Ampace JP50P1(C)

Obtenez tout ce dont vous avez besoin pour la cellule de batterie lithium-ion Ampace JP50P1(C): des données de mesure étendues dans la zone opérationnelle totale

Obtenir donnees

Origine de la cellule	Sourcé par Batemo
Format de la cellule	21700
Dimensions	21,1 x 70,1 mm
Poids	70,1 g
Capacité définitionfermer La capacité nominale provient de la fiche technique du fabricant, si disponible. Lorsque la fiche technique n’est pas disponible, la capacité nominale est estimée. Batemo a mesuré la capacité C/10 en déchargeant la cellule à une température ambiante de 25°C de 100% avec un courant constant de 0,5A (0.1C) jusqu’à atteindre la tension de 2,5V. La condition limite thermique est la convection libre.	nominale 5 Ah C/10 5,08 Ah
Courant définitionfermer Toutes les quantités sont des résultats de mesures du laboratoire de batteries de Batemo. Le courant continu est le courant le plus élevé qui décharge complètement la cellule sans la surchauffer. Par conséquent, la cellule est déchargée de 100% de l’état de charge (SOC) à une température ambiante de 25°C avec un courant constant jusqu’à un état de charge résiduel de 10% et soit la limite de tension inférieure de 2,5V soit 90% de la température de surface maximale (72°C) est atteinte. Le courant de pointe est le courant que la cellule peut fournir pendant 5 minutes. La cellule est donc déchargée de 100% SOC à une température ambiante de 25°C avec un courant constant jusqu’à ce qu’elle atteigne soit la limite de tension inférieure de 2,5V soit la température de surface maximale de 80°C après 5 minutes. Pour les cellules qui atteignent la température de surface maximale, le courant mesuré est directement pris comme courant de pointe. Pour les cellules qui n’atteignent pas la température de surface maximale après 5 minutes parce qu’elles atteignent d’abord la limite de tension inférieure, le courant mesuré est multiplié par un facteur de correction qui estime le courant qui aurait chauffé la cellule à la température de surface maximale en 5 minutes. La condition limite thermique est la convection libre. Ces conditions de fonctionnement peuvent être en dehors des spécifications du fabricant de cellules.	continu 31,7 A pic 48,3 A
Énergie définitionfermer Batemo a mesuré l’énergie C/10 en déchargeant la cellule à une température ambiante de 25°C de 100% avec un courant constant de 0,5A (0.1C) jusqu’à atteindre la tension de 2,5V. La condition limite thermique est la convection libre.	C/10 18,2 Wh
Puissance définitionfermer Toutes les quantités sont des résultats de mesures du laboratoire de batteries de Batemo. La puissance continue est la plus grande puissance qui décharge complètement la cellule sans la surchauffer. Par conséquent, la cellule est déchargée de 100% de l’état de charge (SOC) à une température ambiante de 25°C avec un courant constant jusqu’à un état de charge résiduel de 10% et soit la limite de tension inférieure de 2,5V soit 90% de la température de surface maximale ( 72°C) est atteinte. La puissance de pointe est la puissance que la cellule peut fournir pendant 5 minutes. La cellule est donc déchargée de 100% SOC à une température ambiante de 25°C avec un courant constant jusqu’à ce qu’elle atteigne soit la limite de tension inférieure de 2,5V soit la température de surface maximale de 80°C après 5 minutes. Pour les cellules qui atteignent la limite de température maximale, la puissance mesurée est directement prise comme puissance de pointe. Pour les cellules qui n’atteignent pas la température de surface maximale après 5 minutes parce qu’elles atteignent d’abord la limite de tension inférieure, la puissance mesurée est multipliée par un facteur de correction qui estime la puissance qui aurait chauffé la cellule à la température de surface maximale en 5 minutes. La condition limite thermique est la convection libre. Ces conditions de fonctionnement peuvent être en dehors des spécifications du fabricant de cellules.	continue 109 W pic 170 W
Densité énergétique définitionfermer Les densités d’énergie résultent de l’énergie C/10, du poids de la cellule et du volume de la cellule.	gravimétrique 260 Wh/kg volumétrique 745 Wh/l
Densité de puissance définitionfermer Les densités de puissance résultent de la puissance de pointe, du poids de la cellule et du volume de la cellule.	gravimétrique 2,42 kW/kg volumétrique 6,93 kW/l

Ampace JP50P1(C) Modele

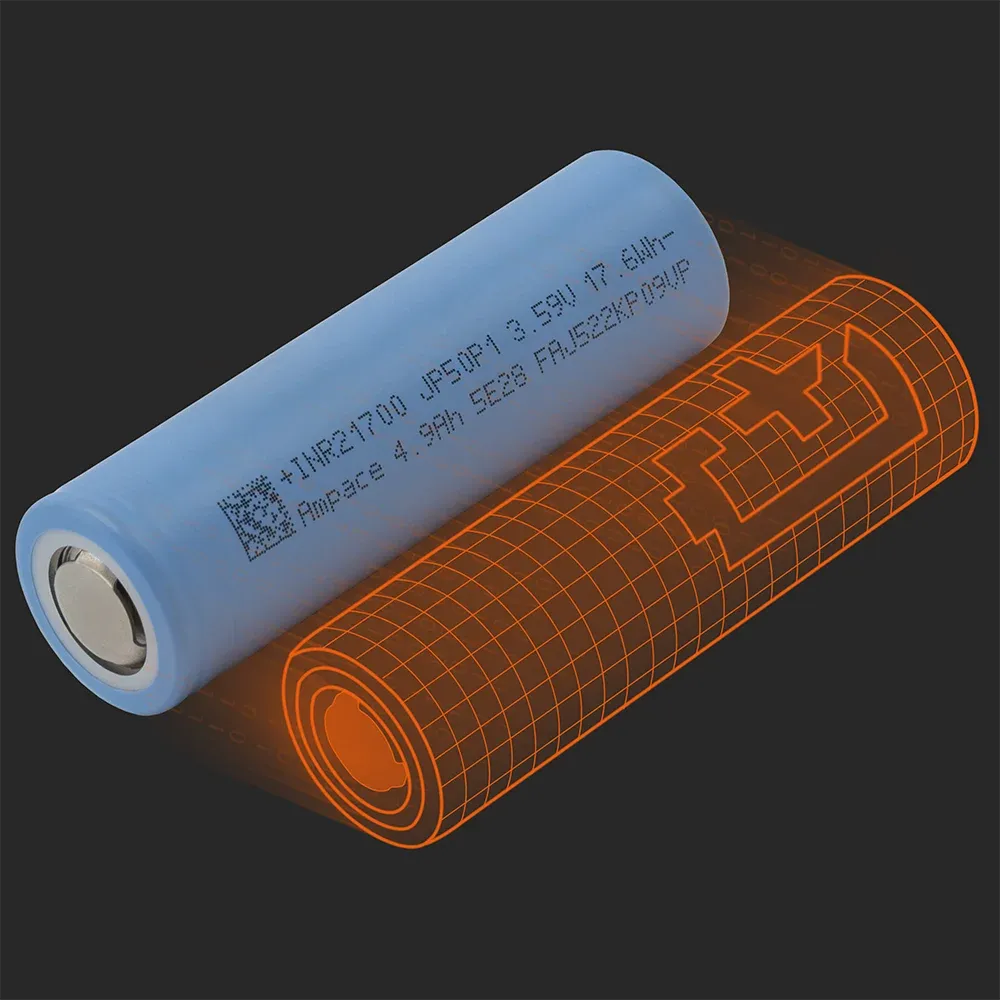

Le Batemo Cell Model de la cellule de batterie lithium-ion Ampace JP50P1(C) est un modèle de cellule physique de haute précision avec une validité globale. En tant que jumeau numérique, il s’intègre parfaitement dans vos recherches, développements et analyses de batterie en basant vos décisions sur des simulations. Consultez les détails pour en savoir plus sur les fonctionnalités et capacités du Batemo Cell Model.


Version du Batemo Cell Model	1.513
Date de sortie	31.12.2025

Batemo démontre la précision et la validité du Batemo Cell Model en comparant les données de simulation de la batterie et les données de mesure dans la plage indiquée ci-dessous. La validation est étendue, la caractérisation expérimentale couvre toute la zone opérationnelle de la cellule : À basse et haute température, jusqu’au courant maximal et dans toute la plage de l’état de charge.


Plage d’état de charge	0 … 100%
Plage de courant définitionfermer La plage de courant représente les limites de courant électrique utilisées dans le laboratoire de batterie Batemo. Veuillez consulter la fiche technique Ampace JP50P1(C) pour une définition précise de la zone de fonctionnement sûre de la cellule.	-180 A décharge … 20 A charge (-36C … 4C)
Plage de tension définitionfermer La plage de tension représente les limites de tension électrique utilisées dans le laboratoire de batterie Batemo. Veuillez consulter la fiche technique Ampace JP50P1(C) pour une définition précise de la zone de fonctionnement sans danger pour la tension de la cellule.	2,5 … 4,2 V
Plage de température définitionfermer La plage de température représente les limites thermiques utilisées dans le laboratoire de batterie Batemo. Veuillez consulter la fiche technique Ampace JP50P1(C) pour une définition précise de la zone de fonctionnement de la cellule sans risque pour la température.	-20 … 80 °C

En outre, la validation du Batemo Cell Model est totalement transparente. La Batemo Cell Data contient les données de mesure brute et de simulation. Pour toutes les expériences, les précisions de tension, de température, de puissance et d’énergie sont calculées. Cela permet une évaluation et une analyse simples de la validité du Batemo Cell Model. Les graphiques montrent une sélection de données caractéristiques de la cellule Ampace JP50P1(C) pour évaluer la performance de la cellule. La prédiction du Batemo Cell Model est intégrée dans les tracés dès que le Batemo Cell Model est terminé.

Comportement de décharge

Comportement de décharge : Le comportement électrique et thermique de décharge est fortement non linéaire.
Comportement du pouls : La forme des différentes impulsions de courant change fortement.
Comportement énergétique : Le graphique montre combien d’énergie la cellule peut fournir lorsqu’elle est utilisée à différentes puissances.
Comportement de puissance : Plus la cellule fournit de puissance, moins elle peut la fournir longtemps.
Comportement thermique : Plus les pertes thermiques sont importantes, plus la cellule chauffe, ce qui entraîne une puissance déchargée plus élevée.

Comportement du pouls

montrer les définitions des expériencesfermer

Comportement de décharge
La cellule est déchargée de 100% SOC avec différents courants constants à différentes températures ambiantes. La condition limite thermique est la convection libre. La mesure s’arrête lorsqu’on atteint soit la tension de 2,5V, soit la température de surface de 80°C.

Comportement du pouls
La cellule est déchargée de 100% SOC avec des impulsions de courant suivies de phases sans charge à différentes températures ambiantes. La condition limite thermique est la convection libre. La mesure s’arrête lorsqu’on atteint soit la tension de 2,5V, soit la température de surface de 80°C. Le graphique montre une vue agrandie de la mesure pour visualiser une des impulsions.

Comportement énergétique
La cellule est déchargée de 100% SOC avec différents courants constants à 25°C. La condition limite thermique est la convection libre. La mesure s’arrête lorsqu’on atteint soit la tension de 2,5V, soit la température de surface de 80°C. Le graphique montre l’énergie échangée dérivée et la puissance moyenne de l’expérience.

Comportement de puissance
La cellule est déchargée de 100% SOC avec différents courants constants à 25°C. La condition limite thermique est la convection libre. La mesure s’arrête lorsqu’on atteint soit la tension de 2,5V, soit la température de surface de 80°C. Le graphique montre la durée de l’expérience et la puissance moyenne de l’expérience.

Comportement thermique
La cellule est déchargée de 100% SOC avec différents courants constants à 25°C. La condition limite thermique est la convection libre. La mesure s’arrête lorsqu’on atteint soit la tension de 2,5V, soit la température de surface de 80°C. Le graphique montre la température de surface de la cellule à la fin et la puissance moyenne dérivée de l’expérience.

Comportement énergétique

Combien d’énergie peut-elle fournir ?

Comportement de puissance

Combien de temps peut-elle fournir la puissance ?

Comportement thermique

Quelle chaleur atteint-elle ?

Les précisions moyennes donnent un aperçu de la précision du Batemo Cell Model. Par conséquent, la racine carrée moyenne de la différence entre le résultat de la mesure et de la simulation est dérivée pour la tension, la température, l’énergie et la puissance. Les nombres relatifs rapportent la précision à la valeur absolue respective.


Précision moyenne de la tension	0,018 V	0,5 %
Précision moyenne de la température	1 K	1 %
Précision moyenne de la puissance	0,71 W	0,6 %
Précision moyenne de l’énergie	0,18 Wh	1,4 %

Le Batemo Cell Model décrit avec précision tous les aspects de la cellule. C’est l’outil parfait pour le développement de systèmes de batterie.

Ampace JP50P1(C) Donnees

Batemo propose une caractérisation expérimentale approfondie de la cellule de batterie lithium-ion Ampace JP50P1(C). Les données contiennent les résultats des mesures effectuées dans toute la zone opérationnelle de la cellule. Les descriptions et les graphiques ci-dessous expliquent et illustrent les mesures disponibles. Le Batemo Cell Viewer permet une analyse, une évaluation et une comparaison faciles et rapides des données. Consultez les détails pour en savoir plus.

Courants constants

La cellule est déchargée à partir de 100 % SOC ou chargée à partir de 0 % SOC avec différents courants, sous différentes températures ambiantes. La condition limite thermique est la convection libre. La mesure s’arrête lorsqu’on atteint soit une tension de 2,5V ou 4,2V, soit une température de surface de 80°C. Le graphique montre pour quelles températures ambiantes et quels courants constants de charge et de décharge des mesures sont disponibles.

Courants pulsés

La cellule est déchargée à partir de 100 % SOC ou chargée à partir de 0 % SOC avec des impulsions de courant suivies de phases sans charge, sous différentes températures ambiantes. La condition limite thermique est la convection libre. La mesure s’arrête lorsqu’on atteint soit une tension de 2,5V ou 4,2V, soit une température de surface de 80°C. Le graphique montre pour quelles températures ambiantes et quels courants d’impulsion des mesures sont disponibles.

Profils de puissance

Température ambiante	Profils disponibles
-20 °C
0 °C
25 °C
40 °C

La cellule délivre un profil de puissance typique à partir de 100 % SOC, sous différentes températures ambiantes. La condition limite thermique est la convection libre. La mesure s’arrête lorsqu’on atteint soit une tension de 2,5V, soit une température de surface de 80°C. Le tableau résume les températures ambiantes pour lesquelles le profil est disponible.

Ampace JP50P1(C) Rapport

Batemo propose un rapport détaillé sur la cellule de batterie lithium-ion Ampace JP50P1(C). Le rapport couvre tous les aspects importants de la cellule, vous aidant à mieux l’évaluer et la comparer. Ces informations constituent une base solide pour vos décisions concernant la conception de votre système de batterie. Consultez les détails pour en savoir plus.


Vue d’ensemble des performances
Extérieur de la cellule
Intérieur de la cellule
Caractéristiques de sécurité
Microstructure et matériau des électrodes
