BMS开发
荷电状态估算

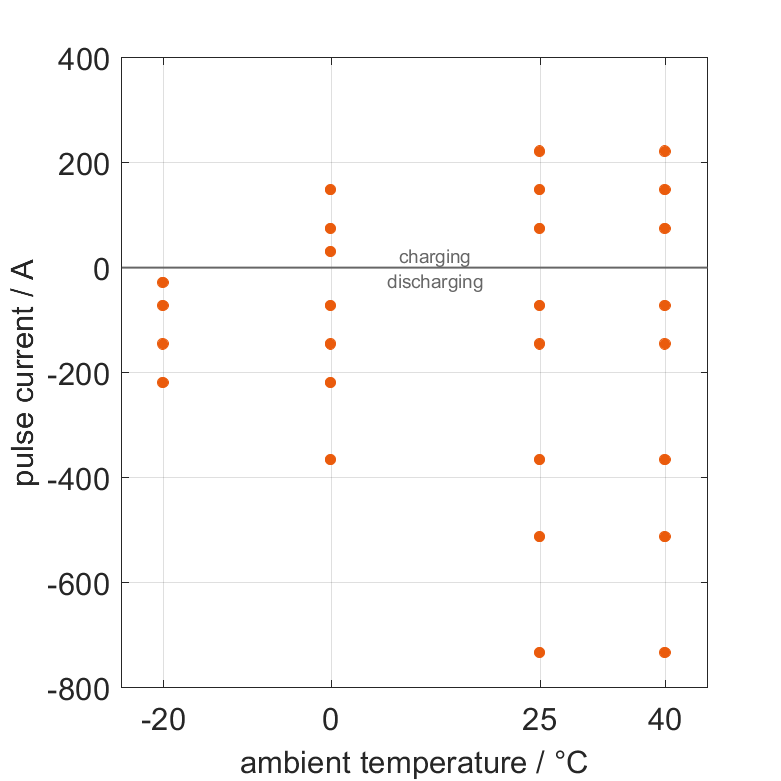

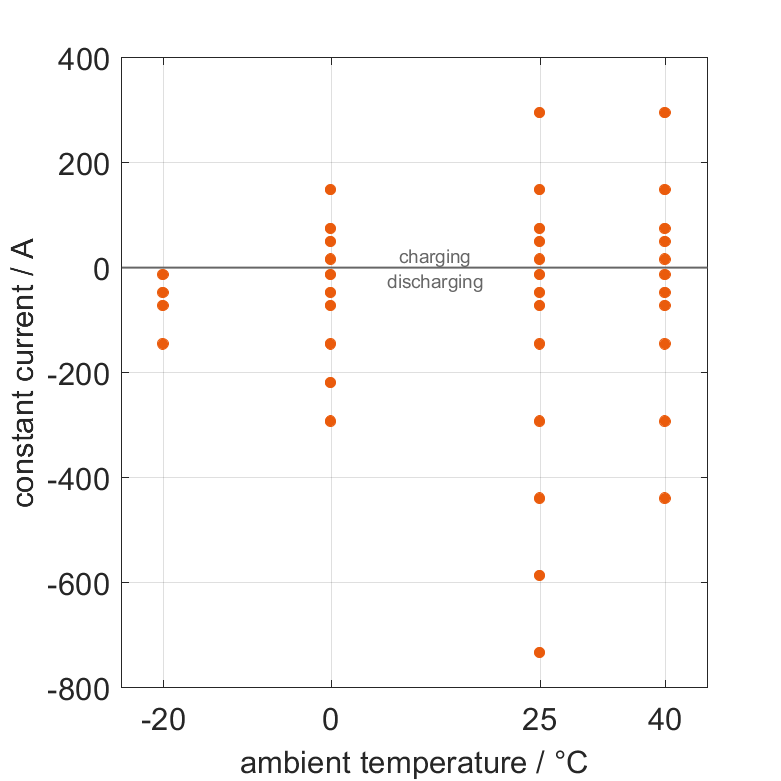

0–587.4A0–100% SOC最高 55°C
BMS 必须在该空间的每个角落都能正确运行
0
500
1000
W/kg
40 °C
25 °C
0 °C
−20 °C
最热点
已测量工作点·示例电芯
挑战
一颗容量为147.65 Ah的电芯，误差代价不容小觑。我的荷电状态误差有多大？
每一个百分点的估算误差都要付出双重代价：一次是无人使用的续航余量，一次是无人动用的设计裕度。

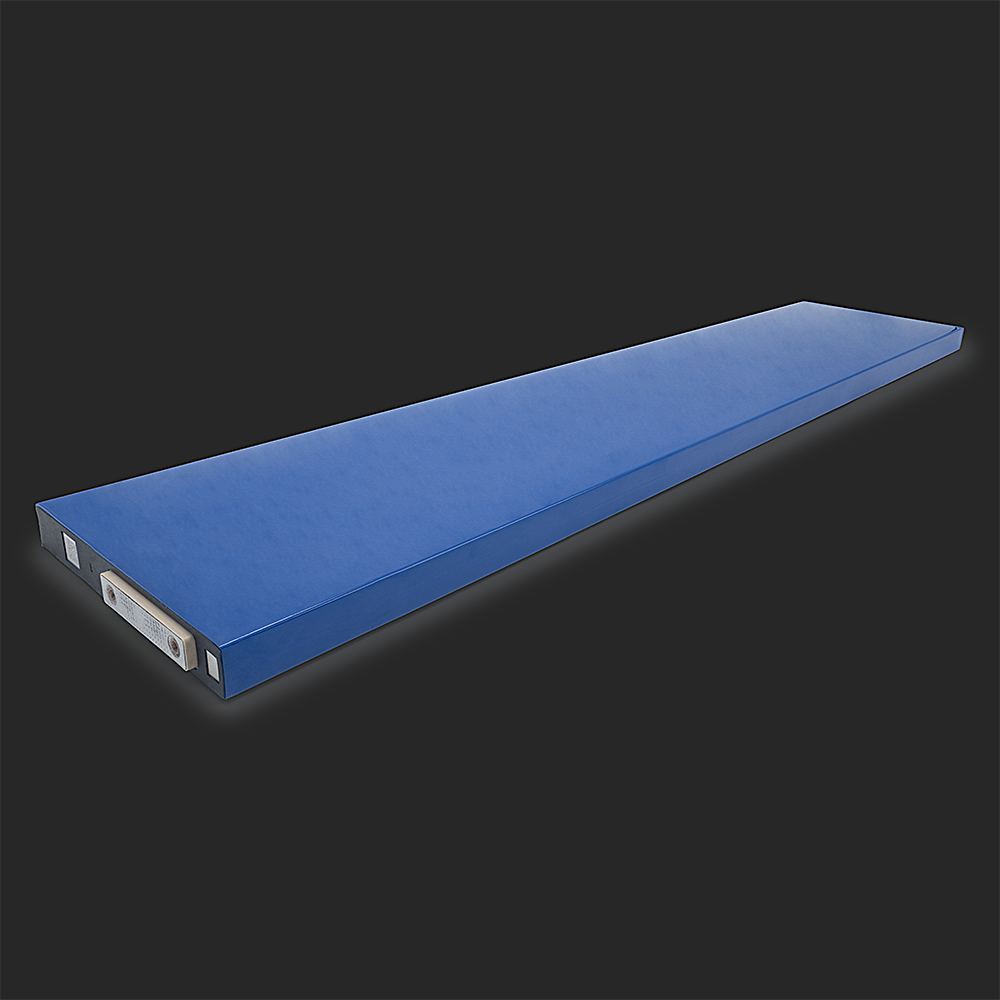

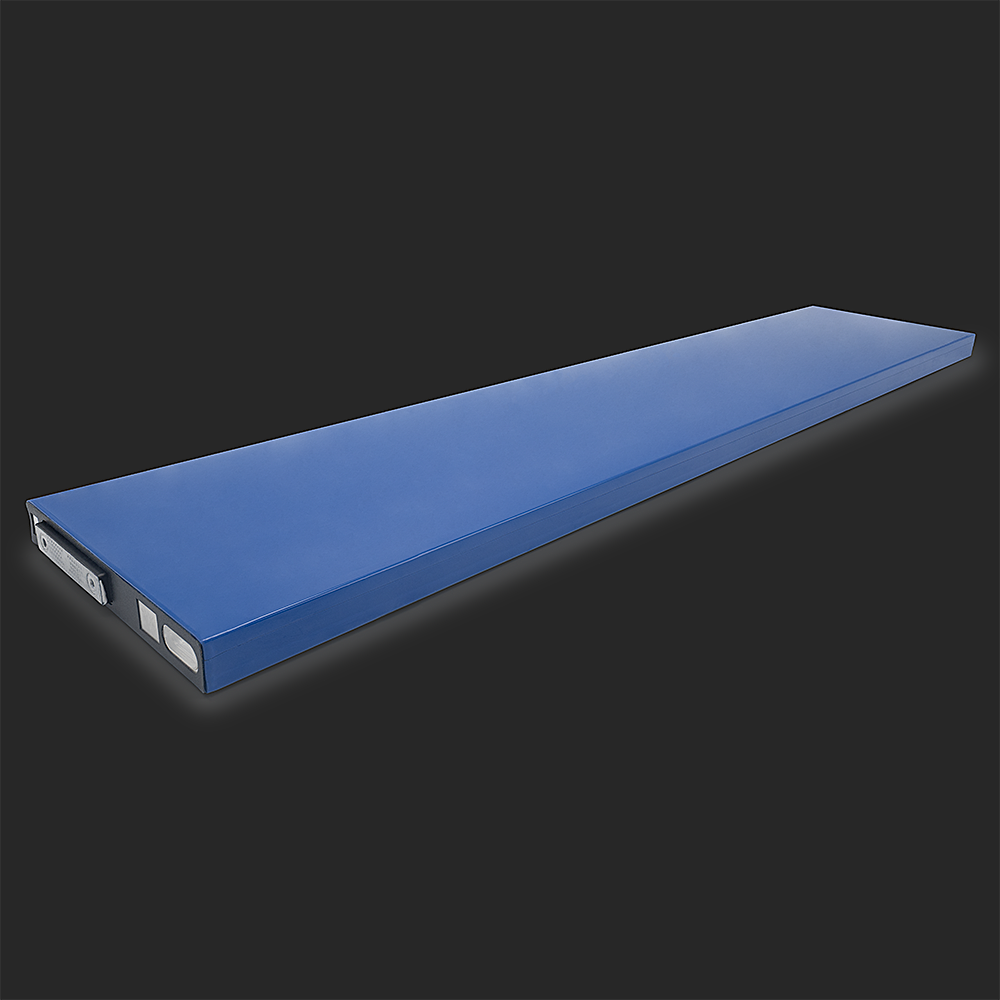

BMS开发SVOLTCL18-147Ah-CB0GHV3QA
在 Batemo 下实测：SVOLT CL18-147Ah-CB0GHV3QA 的能量密度为 188 Wh/kg，在 方形 电芯中可持续输出 896 W 连续功率。
在德国卡尔斯鲁厄Batemo完成拆解、测量与建模 · 每个电芯测量 196 项参数 · 非数据手册数值
提供形式Data
- 尺寸
- 575 x 120 x 16.8mm
- 质量
- 2,549.8 g
- 实测容量
- 147.65 Ah
- 平均电压（C/10）
- 3.25 V
- 质量比能量
- 188 Wh/kg
- 体积能量
- 413 Wh/L
- 重量比功率，峰值
- 682 W/kg
- 体积比功率，峰值
- 1,497 W/L
- 内阻
- 仅限Insights — 在 Batemo 实测，收录于 Batemo Insights
- 分布于一批测量样本中
- 仅限Insights — 在 Batemo 实测，收录于 Batemo Insights
SVOLT CL18-147Ah-CB0GHV3QA
188 Wh/kg · 682 W/kg
此电芯342个样本电芯
显示全部 17 个测量值——以及锁定的 3 个更多数据
能量
- 重量能量（C/10）
?
在容量测试中C/10放电过程中交换的能量，除以电芯质量或体积所得结果。直接测量所得，非由额定容量计算得出。 完整定义
- 188Wh/kg
- 体积能量密度（C/10）
?
在容量测试中C/10放电过程中交换的能量，除以电芯质量或体积所得结果。直接测量所得，非由额定容量计算得出。 完整定义
- 413Wh/L
- 绝对能量（C/10）
?
在容量章节所述的 C/10 放电过程中交换的能量，单位为瓦时。直接测量所得，而非由额定容量计算得出。 完整定义
- 479.24Wh
功率
- 体积功率密度（持续）
?
上述峰值或持续功率除以电芯质量或体积所得的值。这不是数据手册额定值——其背后的电流均在 Batemo 自有测试台上实测所得。 完整定义
- 771W/L
电流
PHYSICAL
电芯
- 绝对容量（标称值）
?
从满电状态以恒定 C/10 电流、25 °C 条件下放电，直至电芯电压降至 2.5 V 或表面温度达到 80 °C。标称值来自数据手册；实测值、质量比能量和体积比能量均为 Batemo 在该放电过程中记录的数据。 完整定义
- 147.00Ah
- 绝对容量，实测值（C/10）
?
从满电状态以恒定 C/10 电流、25 °C 条件下放电，直至电芯电压降至 2.5 V 或表面温度达到 80 °C。标称值来自数据手册；实测值、质量比能量和体积比能量均为 Batemo 在该放电过程中记录的数据。 完整定义
- 147.65Ah
- 平均电压（C/10）
?
同一 C/10 放电过程中按充电量加权平均的电压——即交换能量除以交换电荷量，而非从曲线上取某一单点值。这是测量所得的均值，而非数据手册上标注的额定电压。 完整定义
- 3.25V
在 Batemo Insights 中
- 阻抗谱（EIS）
- 仅限Insights — 在 Batemo 实测，收录于 Batemo Insights
- 如果我改变电芯本身会怎样？
- 解决方案
- 产热与热特性
- 仅限Insights — 在 Batemo 实测，收录于 Batemo Insights
- 该电芯的最快充电速率是多少？
- 解决方案
- 化成后的容量损失
- 仅限Insights — 在 Batemo 实测，收录于 Batemo Insights
该电芯在实际负载下的表现。
上表提供了一个容量数值。以下是SVOLT CL18-147Ah-CB0GHV3QA在负载条件下的实际表现——由我们在自有测试台上测量，涵盖多个工作点和多个环境温度。库中每款电芯均在相同条件下测量，这正是它们具有可比性的基础。 在1C——每颗电芯均测量的倍率——可用能量为同一电芯在C/10下输出能量的87%至99%。
以下三个面板均使用相同的10个实测工作点，环境温度为25 °C。

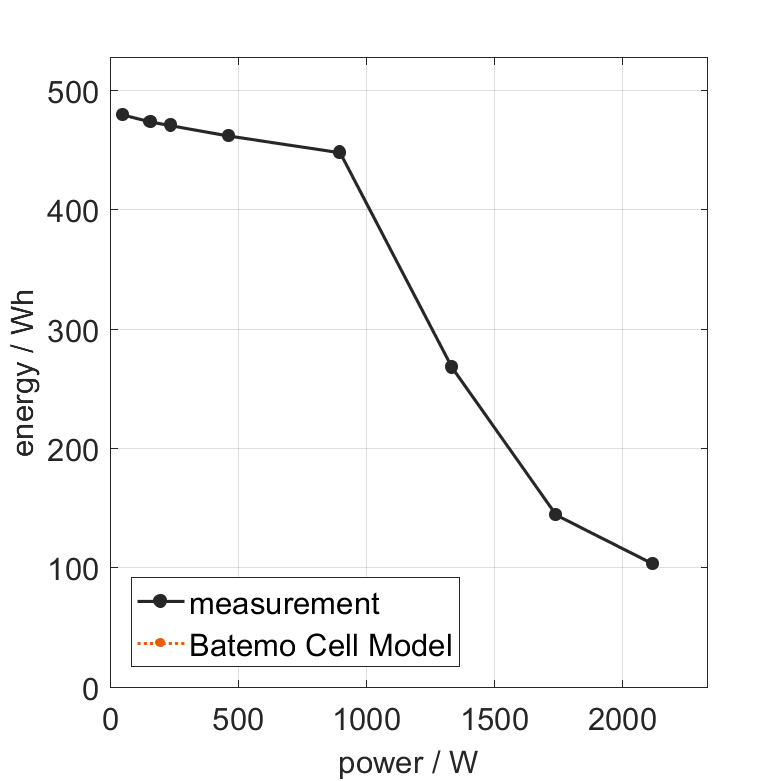

能量
10 个点 · 25 °C · lin
可输出多少能量？
该图表直观呈现了电芯在不同功率下运行时所能输出的能量。
可用能量 / Wh
放电功率 / W

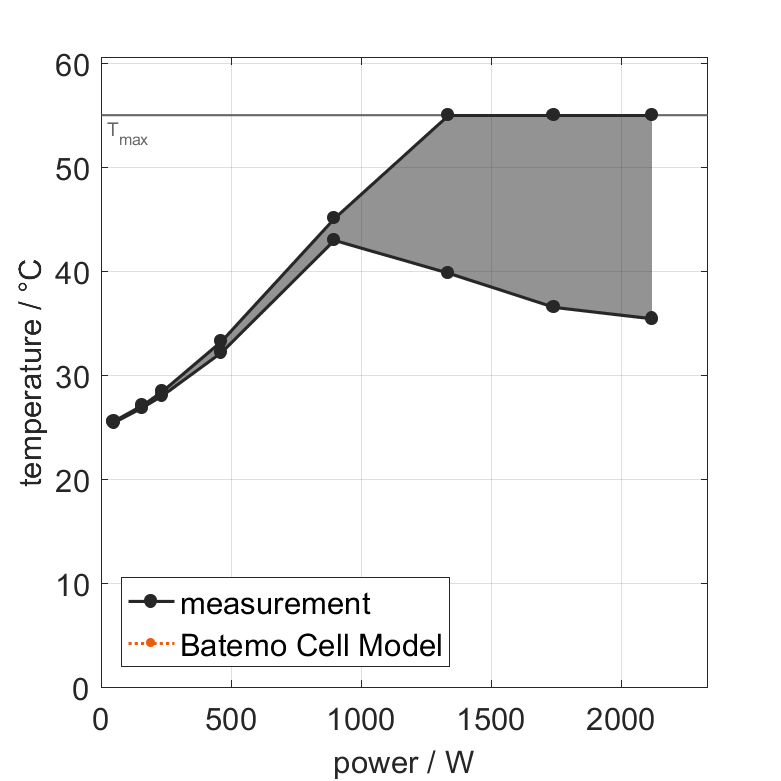

热特性
10 个点 · 25 °C · lin
最高温度是多少？
热损耗越大，电芯温升越高，导致耗散功率越高。
最高表面温度 / °C
放电功率 / W

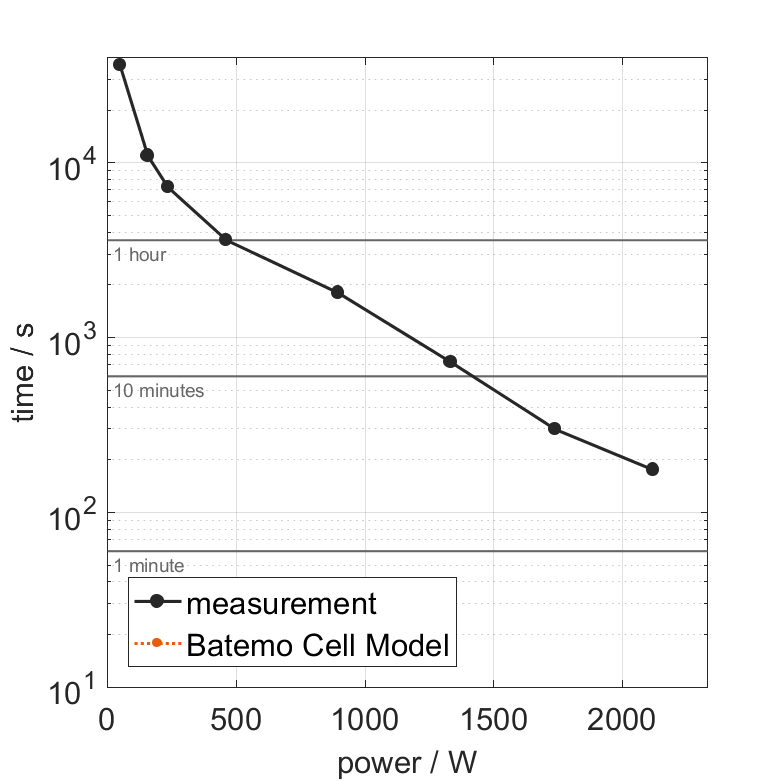

运行时间
10 个点 · 25 °C · log
能持续输出该功率多长时间？
电芯输出功率越大，其可持续输出该功率的时间越短。
截止运行时间 / s（对数）
放电功率 / W
您在使用该电芯时面临的三大挑战。
每款电芯都是一种折中方案。该电芯自身的测量数据揭示了您将面临的三项挑战。每项挑战均附有背后的数据，以及 Batemo 如何帮助您解决该问题。
快速充电
快速充电
从 100 % 到 67% SOC 五分钟内
以实测峰值电流放电——上方充电曲线为示意图
↑ 充电电流
CC-CV · 分步 · 恒功率 · boost
时间 →
挑战
单个电芯的峰值放电电流为 587.4 A。充电侧受另一个限制约束——如何对其进行快速充电？
CC-CV、分步、恒功率、增强：每种充电曲线都在时间与电芯内部相互制约的限制之间进行权衡。哪种方式对该电芯最快，数据手册无从告知。
快速充电寿命
延长使用寿命
147.65Ah
在 C/10 处测量——上方所有示意曲线均以此为起点
您的寿命终止
循环次数 →
挑战
该容量描述电芯在寿命初期的状态。在不同工况下，它将如何变化？
循环测试只能告诉你在该特定测试条件下发生了什么，无法说明是哪种机制导致了容量损失，也无法告诉你应该做出哪些改变。
寿命以上三点是该电芯自身参数所揭示的挑战。哪一项对您的产品起决定性作用，只有您的负载曲线才能给出答案——而这是下一个问题，而非当前问题。

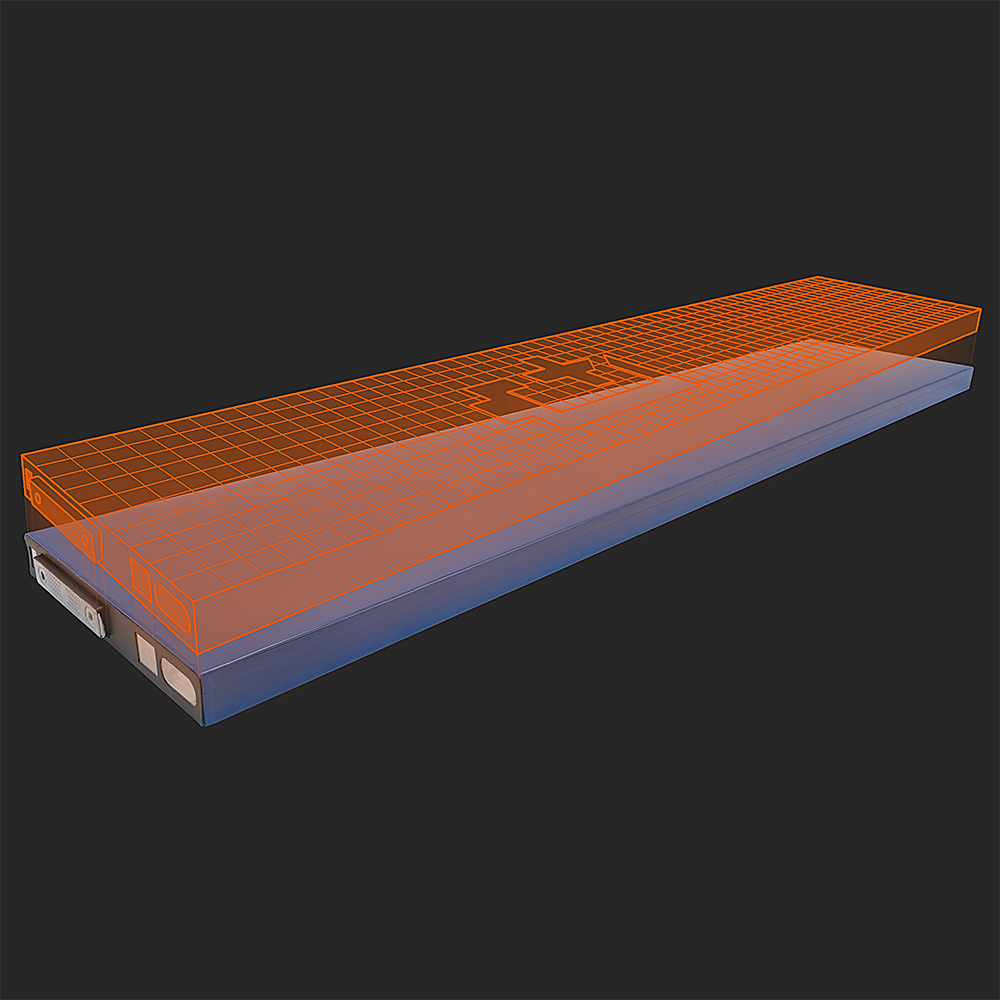

SVOLT CL18-147Ah-CB0GHV3QA 的 Batemo Cell Model 仍在构建中。
库中每个电芯均在建模前完成测量。 Batemo Cell Model 完成后，平均精度数据将予以公布。
- 放电曲线
- 4
- 在不同倍率下
- C/10 · 1 C · 2 C · 4 C
- 环境温度
- 25 °C
所有曲线均从满荷电状态开始记录，在气候箱中自然对流条件下测得。模型即基于这些数据构建。
该电芯在实际应用中的表现。
按实测比能量和功率最接近——即上方 Ragone 图的两个坐标轴。不按化学体系划分，也不构成推荐意见。其他参数（如持续电流）仍可能存在较大差异。
库中最接近的两款电芯
相近电芯 · 间距 7.4%
CATL TESLA Model 3
方形- 质量比能量177 Wh/kg-5.6%
- 重量比功率，峰值711 W/kg+4.3%
- 绝对电流，持续296.7 A+0.9%
- 质量3,155 g+23.8%
环形百分比衡量综合距离——能量与功率的综合表现。虚线框上的×数值仅衡量单一轴向：该边上的点具有该电芯自身比能量或比功率的相应倍数。
- 本电芯
- 同类结构的其他电芯，在窗口中显示
相同结构 + 最接近的性能 · 间距 6.9%
EVE Energy LF230
方形- 质量比能量186 Wh/kg-1.1%
- 重量比功率，峰值728 W/kg+6.8%
- 绝对电流，持续525.2 A+78.6%
- 质量4,138 g+62.3%
SVOLT CL18-147Ah-CB0GHV3QA 需要哪些条件？
Ion 是我们的电池决策助手，将在上线后加入本页面。在此之前，您的问题将直接发送给测量该电芯的工程师。
本页列出了其中部分数据。我们共测量了 196 个电芯。
启动 Insights 演示您需要这个数值用于什么？
我们拥有这些数据。其价值取决于您正在构建的产品。
您对此电芯有何需求？
本页列出了其中部分数据，我们共测量了 196 项指标。
内阻
内阻能为您决定什么？
数据表上的一个数字。电池包中的所有损耗都从这里开始。
阻抗谱（EIS）
您的项目处于哪个阶段？
EIS曲线不是一个数字，而是模型的输入。
产热与热特性
这款电芯究竟需要多少冷却？
热量决定外壳设计，而这一数据几乎从不出现在规格表中。
化成后的容量损失
这是质保问题，还是设计裕度问题？
电芯在到达客户手中之前便已损失容量。
分布于一批测量样本中
第400号电芯的表现会与第1号电芯相同吗？
一个被测电芯只代表一个电芯，电池包代表的是一个批次。
