BYD Blade C102F
リチウムイオン電池セルBYD Blade C102FのBatemoセルモデルは、世界的に有効な高精度の物理電池モデルです。 デジタル・ツインとして、シミュレーションに基づいて意思決定を行うことで、研究、開発、バッテリー分析にシームレスに統合されます。
| 細胞の起源 | 自由市場で購入 |
| セルフォーマット | 角柱 |
| 寸法 | 945 x 90.5 x 13.9 mm |
| 重量 | 2.5363 kg |
| 定員 定義
公称容量は、もし入手可能であれば、メーカーのデータシートによる。 データシートが入手できない場合は、公称容量を推定する。 バテモは、周囲温度25℃でセルを100％から13.80A（0.1C）の定電流で2.0Vの電圧に達するまで放電させ、C/10容量を測定した。 熱境界条件は自由対流である。 |
公称 138.0 Ah C/10 140.2 Ah |
| 電気 定義
すべての数値はバテモ電池研究所での測定結果。 連続電流とは、セルを過熱させることなく完全に放電させる最大の電流のことである。 そのため、周囲温度25℃で100%の充電状態(SOC)から定電流で、残存充電状態が10%になり、下限電圧2.0Vまたは最高表面温度(50℃)の90%に達するまで放電させる。 ピーク電流は、セルが5分間供給できる電流である。 そのため、周囲温度25℃の条件下でSOC100%から定電流で放電させ、5分後に下限電圧2.0Vまたは最高表面温度55℃のいずれかに達するまで放電させる。 表面温度が最大に達したセルについては、測定された電流をそのままピーク電流とする。 先に下限電圧に達したために5分後に最高表面温度に達しなかったセルについては、測定された電流に、5分以内にセルを最高表面温度まで加熱したであろう電流を推定する補正係数を乗じる。 熱境界条件は自由対流である。 これらの動作条件は、セルメーカーの仕様から外れている可能性がある。 |
連続 265 A ピーク 537 A |
| エネルギー 定義
バテモは、周囲温度25℃でセルを100％から13.80A（0.1C）の定電流で2.0Vの電圧に達するまで放電させ、C/10エネルギーを測定した。 熱境界条件は自由対流である。 |
C/10 453.9 Wh |
| パワー 定義
すべての数値はバテモ電池研究所での測定結果。 連続出力とは、セルを過熱させることなく完全に放電させる最高出力のことである。 そのため、周囲温度25℃で100%の充電状態(SOC)から定電流で、残存充電状態が10%に達し、下限電圧2.0Vまたは最高表面温度( 50℃)の90%に達するまで放電させる。 ピーク電力は、セルが5分間供給できる電力である。 そのため、周囲温度25℃の条件下でSOC100%から定電流で放電させ、5分後に下限電圧2.0Vまたは最高表面温度55℃のいずれかに達するまで放電させる。 最大温度限界に達したセルについては、測定された電力をそのままピーク電力とする。 先に下限電圧に達したために5分後に最高表面温度に達しなかったセルについては、測定された電力に、5分以内にセルを最高表面温度まで加熱したであろう電力を推定する補正係数を乗じる。 熱境界条件は自由対流である。 これらの動作条件は、セルメーカーの仕様から外れている可能性がある。 |
連続 790 W ピーク 1.53 kW |
| エネルギー密度 定義
エネルギー密度は、C/10エネルギー、セル重量、セル体積から得られる。 |
重量 179 Wh/kg 容量 381 Wh/l |
| パワー密度 定義
出力密度は、ピーク出力、セル重量、セル体積から求められる。 |
重量 604 W/kg 容量 1.29 kW/l |
BYD Blade C102F Model
リチウムイオン電池セルBYD Blade C102FのBatemoセルモデルは、世界的に有効な高精度の物理セルモデルです。 デジタル・ツインとして、シミュレーションに基づいて意思決定を行うことで、研究、開発、バッテリー分析にシームレスに統合されます。 バテモセルモデルの特徴や機能については、詳細をご覧ください。
| バテモセルモデルバージョン | 1.313 |
| 発売日 | 2024年9月30日 |
バテモは、以下に示す範囲のバッテリー・シミュレーションと測定データを比較することで、バテモ・セル・モデルの精度と妥当性を実証しています。 検証は広範囲に及び、実験的特性評価はセルの全運転領域をカバーしている：低温から高温まで、最大電流まで、全充電状態範囲において。
| 充電範囲 | 0 … 100% |
| 電気 定義 電流範囲は、バテモ・バッテリー・ラボラトリーで使用されている電流制限値である。 セルの現在の安全動作領域の正確な定義については、BYD Blade C102F のデータシートを参照してください。 |
-690A放電 … 276A充電 (-5.0C … 2.0C) |
| 電圧範囲 定義 電圧範囲は、バテモ・バッテリー・ラボラトリーで使用されている電気電圧の限界値です。 セルの電圧安全動作領域の正確な定義については、BYD Blade C102F のデータシートを参照してください。 |
2.0 …3.8 V |
| 温度範囲 定義 温度範囲は、バテモ・バッテリー・ラボラトリーで使用されている温度限界である。 セルの動作温度安全領域の正確な定義については、BYD Blade C102F のデータシートを参照してください。 |
-20 …55 °C |
さらに、バテモセルモデルの検証は完全に透明化されている。 バテモセルデータには、生の測定データとシミュレーションデータが含まれています。 すべての実験について、電圧、温度、電力、エネルギーの精度が計算されている。 これにより、バテモセルモデルの妥当性を簡単に評価・分析することができる。 グラフは、セルの性能を評価するためのセルBYD Blade C102Fの特性データの一部を示しています。

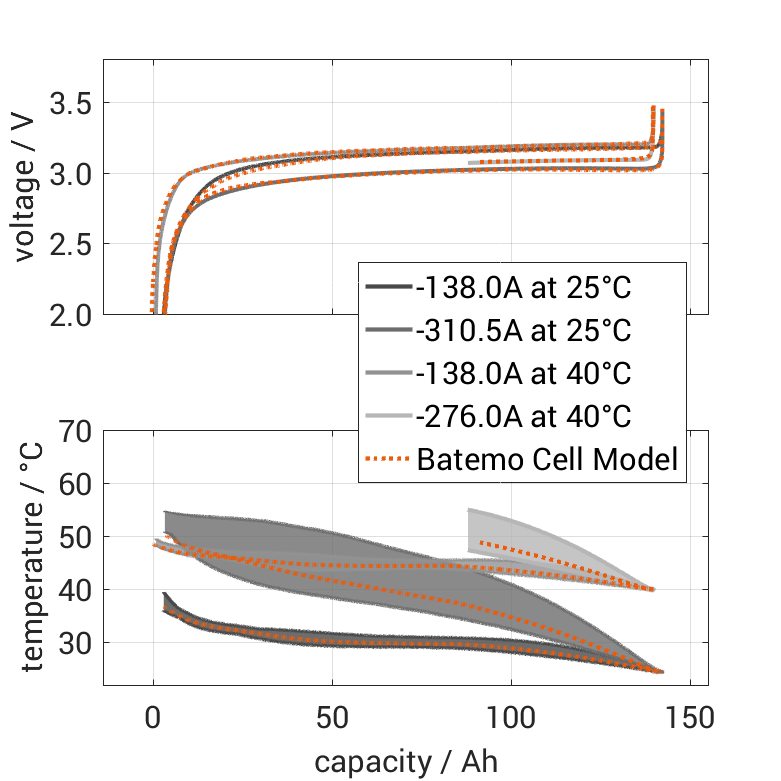

放電特性
- 放電特性：電気的・熱的放電挙動は非線形性が強い。
- パルス特性：異なる電流パルスの形状は強く変化する。
- エネルギー特性：このグラフは、異なる出力で作動させたときに、セルがどれだけのエネルギーを供給できるかを視覚化したものです。
- 電力特性：セルが供給する電力が大きければ大きいほど、電力を供給できる時間は短くなる。
- 熱特性：熱損失が大きいほどセルが発熱し、その結果、消耗電力が高くなる。
パルス特性
show experiment definitions
異なる周囲温度で、異なる定電流で100%SOCから放電させる。 熱境界条件は自由対流である。 測定は、電圧が2.0Vに達するか、表面温度が55℃に達すると停止する。
異なる周囲温度で、無負荷フェーズに続く電流パルスで100%SOCからセルを放電する。 熱境界条件は自由対流である。 測定は、電圧が2.0Vに達するか、表面温度が55℃に達すると停止する。 グラフは、パルスの1つを可視化するために、測定値を拡大して表示している。
セルは、25℃で異なる定電流で100％SOCから放電される。 熱境界条件は自由対流である。 測定は、電圧が2.0Vに達するか、表面温度が55℃に達すると停止する。 グラフは、実験で得られた交換エネルギーと平均パワーを示している。
セルは、25℃で異なる定電流で100％SOCから放電される。 熱境界条件は自由対流である。 測定は、電圧が2.0Vに達するか、表面温度が55℃に達すると停止する。 グラフは、導き出された実験時間と平均出力を示している。
セルは、25℃で異なる定電流で100％SOCから放電される。 熱境界条件は自由対流である。 測定は、電圧が2.0Vに達するか、表面温度が55℃に達すると停止する。 グラフは、実験終了時のセル表面温度と、導き出された平均パワーを示している。

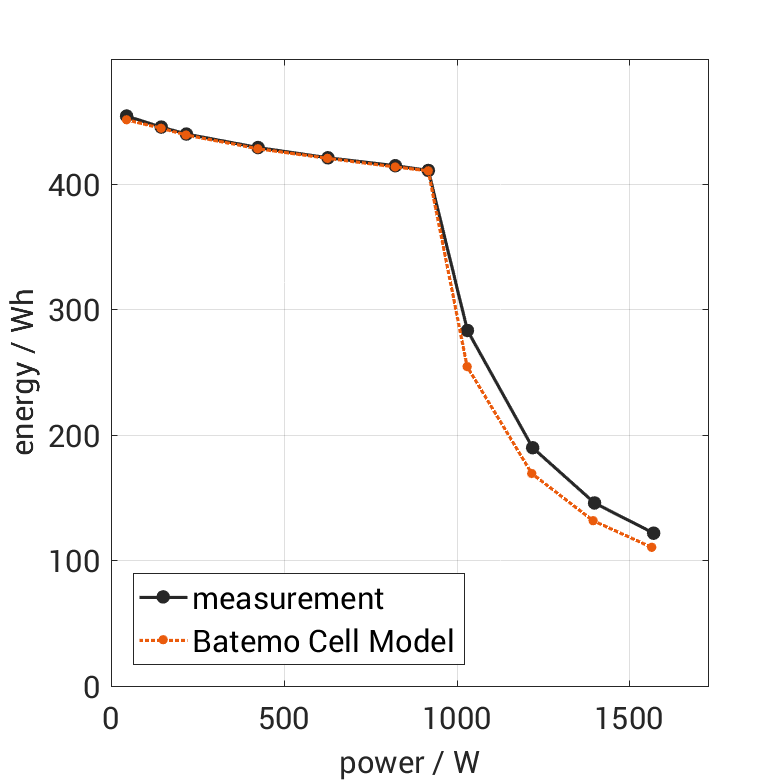

エネルギー特性
どれだけのエネルギーを供給できるのか？
電力特性
どのくらい電力を供給できるのか？
熱特性
どれくらい熱くなる？
平均精度は、バテモセルモデルの精度の概要を示している。 したがって、電圧、温度、エネルギー、電力について、測定結果とシミュレーション結果の差の二乗平均平方根が導き出される。 相対的な数値は、精度とそれぞれの絶対値との関係である。
| 平均電圧精度 | 0.045 V | 1.7 % |
| 平均温度精度 | 1.1 K | 1.4 % |
| 平均出力精度 | 4.05 W | 1.3 % |
| 平均エネルギー精度 | 10.510 Wh | 4.6 % |
バテモ・セル・モデルは、細胞のあらゆる側面を正確に記述している。 バッテリーシステム開発に最適なツールです。
BYD Blade C102F Data
Batemoは、リチウムイオン電池セルBYD Blade C102Fの広範な実験的特性評価を提供しています。 このデータには、セルの全運転領域における測定結果が含まれている。 以下の説明とグラフは、利用可能な測定値を説明し、示しています。 バテモ・セル・ビューワーは、データの簡単で迅速な分析、評価、比較を可能にします。 詳しくは詳細をご覧ください。
定電流
異なる周囲温度で、異なる定電流で100%SOCからの放電、または0%SOCからの充電を行う。 熱境界条件は自由対流である。 測定は、電圧が2.0Vまたは3.8Vに達するか、表面温度が55℃に達すると停止する。 グラフは、どの周囲温度と充放電定電流測定が可能かを示している。
パルス電流
100%SOCからの放電、または0%SOCからの充電を、異なる周囲温度で無負荷フェーズに続く電流パルスで行う。 熱境界条件は自由対流である。 測定は、電圧が2.0Vまたは3.8Vに達するか、表面温度が55℃に達すると停止する。 グラフは、どの周囲温度とパルス電流の測定が可能かを示している。
パワープロファイル
このセルは、さまざまな周囲温度で100％SOCからの典型的な出力プロファイルを提供する。 熱境界条件は自由対流である。 測定は、電圧が2.0Vに達するか、表面温度が55℃に達すると停止する。 この表は、どの周囲温度でプロファイルが利用できるかをまとめたものです。
| 周囲温度 | 利用可能 |
|---|---|
| -20 °C |  |
| 0 °C | |
| 25 °C | |
| 40 °C | |
BYD Blade C102F Report
Batemoは、リチウムイオン電池セルBYD Blade C102Fの詳細レポートを提供しています。 報告書は、細胞に関するすべての重要な側面をカバーしている。 この情報は、セルをさらに評価し比較するのに大いに役立つ。 これは、バッテリー・システムの設計を決定するための重要な基礎となります。 詳しくは詳細をご覧ください。
| パフォーマンス概要 | |
| セル外観 | |
| セル内部 | |
| 安全機能 | |
| 電極の微細構造と材料 | |
