EVE PowerLF100LA

Name: EVE Power LF100LA — gemessene Zellendaten
Creator: Batemo

Gemessen bei Batemo: Die EVE Power LF100LA liefert eine Energiedichte von 167 Wh/kg und hält in einer prismatisch-Zelle eine kontinuierliche Leistung von 1.157 W aufrecht.

Geöffnet, vermessen und modelliert bei Batemo in Karlsruhe, Deutschland · 196 gemessene Parameter pro Zelle · keine Datenblatt-Werte

Verfügbar alsData

Was benötigen SIE für diese Zelle?Mit ähnlichen Zellen vergleichen Zellen beziehen

Abmessungen: 160 x 115,5 x 50mm
Masse: 1.980,0 g
Kapazität, gemessen: 101,78 Ah
Mittlere Spannung (C/10): 3,24 V
Gravimetrische Energie: 167 Wh/kg
Volumetrische Energie: 357 Wh/L
Gravimetrische Leistung, Spitzenwert: 1.107 W/kg
Volumetrische Leistung, Spitzenwert: 2.370 W/L
Innenwiderstand: Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights
Streuung innerhalb einer vermessenen Charge: Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights

EVE Power LF100LA

167 Wh/kg · 1.107 W/kg

diese Zelle342 weitere Mustersellen

Alle 17 gemessenen Werte anzeigen – und 3 weitere hinter dem Schloss

ENERGIE

Gravimetrische Energie (C/10) ? Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition: 167Wh/kg
Volumetrische Energie (C/10) ? Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition: 357Wh/L
Absolute Energie (C/10) ? Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, in Wattstunden. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition: 330,18Wh

LEISTUNG

Gravimetrische Leistung, Spitzenwert ? Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition: 1.107W/kg
Gravimetrische Leistung, kontinuierlich ? Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition: 584W/kg
Volumetrische Leistung, Spitzenwert ? Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition: 2.370W/L
Volumetrische Leistung, Dauerbetrieb ? Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition: 1.250W/L
Absolute Leistung, Spitzenwert ? Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition: 2.192,8W
Absolute Leistung, Dauerbetrieb ? Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition: 1.156,6W

STROM

Absoluter Strom, Spitze ? Der höchste konstante Entladestrom, den Batemo für die Zelle kurzzeitig gemessen hat, bevor dieselbe Abbruchbedingung von 2,5 V / 80 °C gilt. Vollständige Definition: 757,7A
Absoluter Strom, Dauerbetrieb ? Der höchste konstante Entladestrom, den Batemo als dauerhaft tragbar für die Zelle gemessen hat, bevor dieselbe Abbruchbedingung von 2.5 V / 80 °C gilt. Vollständige Definition: 382,3A

PHYSICAL

Abmessungen ? An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition: 160 x 115,5 x 50mm
Masse ? An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition: 1.980,0g
Volumen ? An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition: 925,1cm³
Format ? An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition: prismatisch

ZELLE

Absolute Kapazität, nominal ? Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, gravimetrische und volumetrische Wert wurde von Batemo während dieser Entladung erfasst. Vollständige Definition: 102,00Ah
Absolute Kapazität, gemessen (C/10) ? Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, gravimetrische und volumetrische Wert wurde von Batemo während dieser Entladung erfasst. Vollständige Definition: 101,78Ah
Mittlere Spannung (C/10) ? Die ladungsgemittelte Spannung über dieselbe C/10-Entladung – die ausgetauschte Energie dividiert durch die ausgetauschte Ladung, keine einzelne aus einer Kurve entnommene Zahl. Es handelt sich um einen gemessenen Mittelwert, nicht um die auf einem Datenblatt angegebene Nennspannung. Vollständige Definition: 3,24V

In Batemo Insights

Impedanzspektrum (EIS): Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights
Was, wenn ich die Zelle selbst verändere?: Lösungen
Wärmeentwicklung und thermische Eigenschaften: Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights
Wie schnell darf diese Zelle geladen werden?: Lösungen
Kapazitätsverlust nach der Formation: Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights

Was diese Zelle unter tatsächlicher Last leistet.

Die obige Tabelle zeigt Ihnen einen einzelnen Kapazitätswert. Unten sehen Sie, wie sich EVE Power LF100LA unter Last verhält – gemessen auf unserem eigenen Prüfstand, über viele Betriebspunkte und mehrere Umgebungstemperaturen. Jede Zelle in der Bibliothek wird unter identischen Bedingungen gemessen, was einen echten Vergleich erst ermöglicht. Bei 1C – der einen Rate, die bei jeder Zelle gemessen wird – liegt die nutzbare Energie zwischen 87% und 99% dessen, was dieselbe Zelle bei C/10 liefert.

Alle drei Bereiche unten verwenden dieselben 14 gemessenen Betriebspunkte bei 25 °C Umgebungstemperatur.

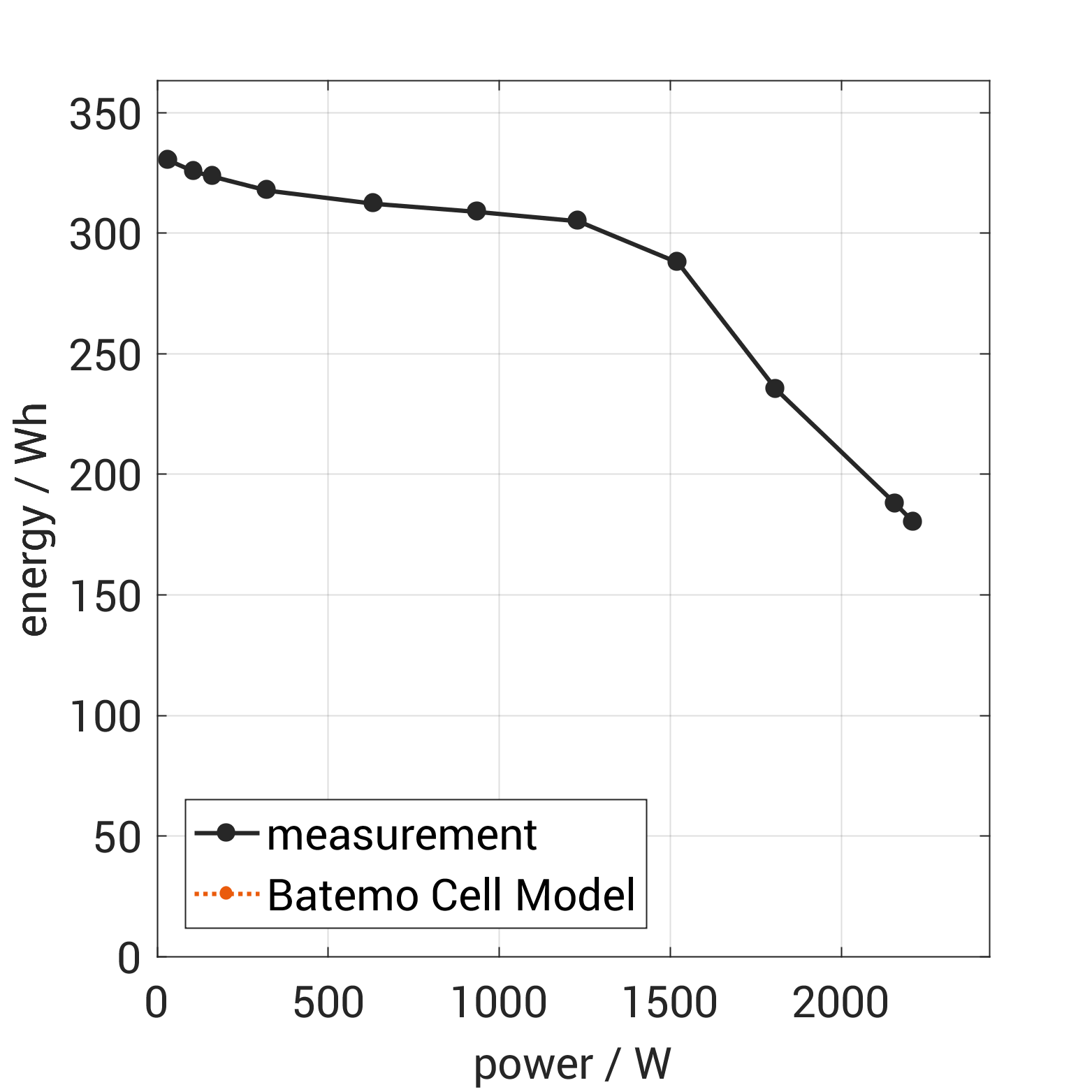

Energie

14 Pkt. · 25 °C · lin

Wie viel Energie kann sie liefern?

Das Diagramm zeigt, wie viel Energie die Zelle bei unterschiedlichen Leistungen abgeben kann.

nutzbare Energie / Wh

Entladeleistung / W

Bei 25 °C Umgebungstemperatur liefert EVE Power LF100LA 180,0 Wh bei 2.211 W – gegenüber 330,2 Wh bei C/10 (33 W).

Thermisch

14 Pkt. · 25 °C · lin

Wie heiß wird sie?

Je größer die thermischen Verluste, desto stärker erwärmt sich die Zelle, was zu einer höheren abgegebenen Leistung führt.

max. Oberflächentemperatur / °C

Entladeleistung / W

Bei 25 °C Umgebungstemperatur erreicht die Oberfläche von EVE Power LF100LA 63,1 °C bei 2.211 W – gegenüber 26,1 °C bei C/10 (33 W).

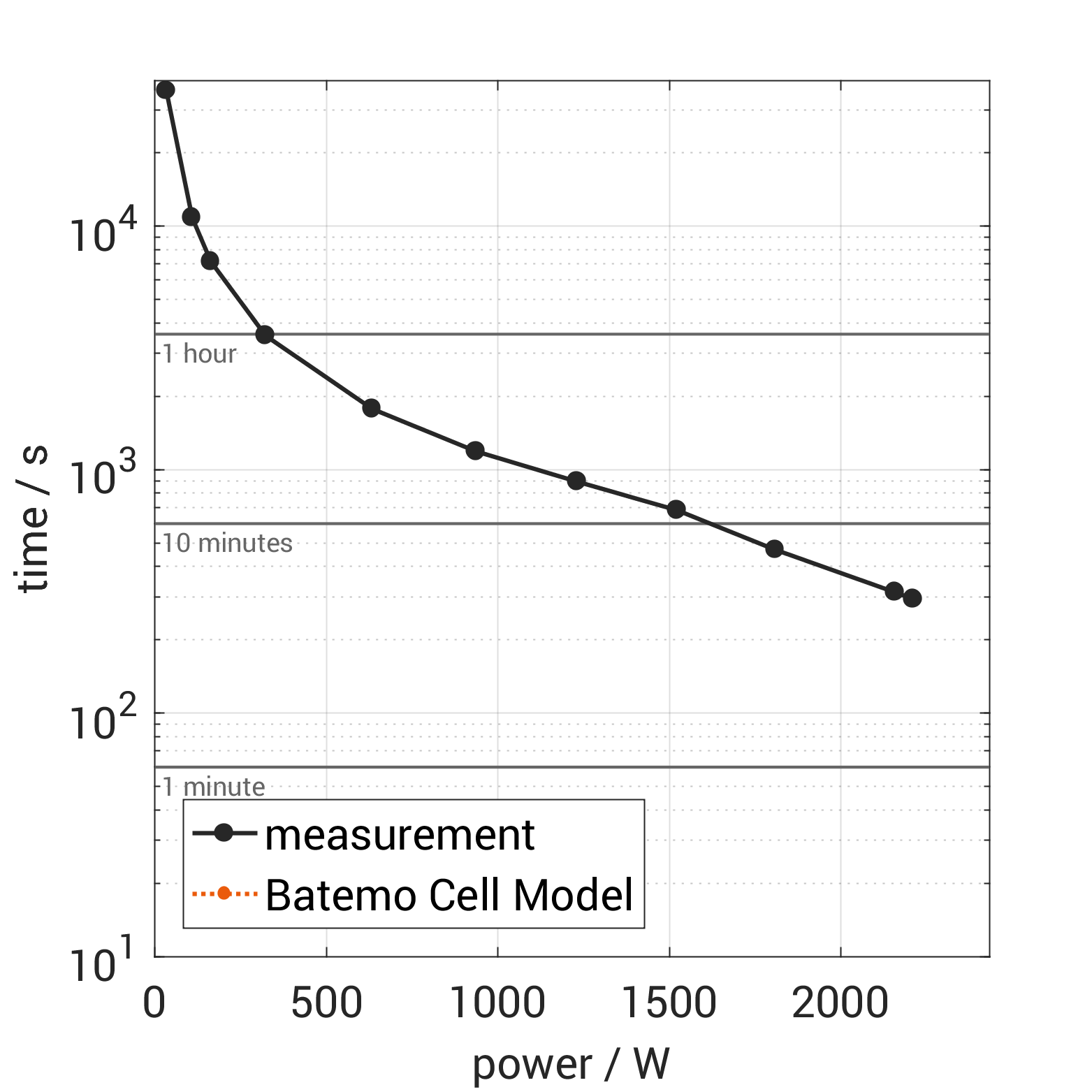

Laufzeit

14 Pkt. · 25 °C · log

Wie lange kann sie die Leistung liefern?

Je mehr Leistung die Zelle liefert, desto kürzer kann sie diese aufrechterhalten.

Betriebsdauer bis Abschaltung / s (log)

Entladeleistung / W

Bei 25 °C Umgebungstemperatur läuft EVE Power LF100LA 5 min bei 2.211 W — gegenüber 9 h 59 min bei C/10 (33 W).

Die 3 größten Herausforderungen, die Sie mit dieser Zelle haben.

Jede Zelle ist ein Kompromiss. Die eigenen Messdaten dieser Zelle weisen auf drei Herausforderungen hin, mit denen Sie konfrontiert sein werden. Jede zeigt den dahinterstehenden Wert und erklärt, wie Batemo Ihnen bei der Lösung hilft.

BMS-Entwicklung

Schätzung des Ladezustands

0–757,7A0–100% SOCbis zu 65°C

ein BMS muss in jedem Bereich dieses Raums korrekt funktionieren

500

1000

W/kg

40 °C

25 °C

0 °C

−20 °C

heißester Punkt

gemessene Lastpunkte · Beispielzelle

die Herausforderung

Diese Zelle wird zwischen 0 A und 757,7 A betrieben. Wie groß ist der Fehler im Ladezustand über diesen Bereich?

Jeder Prozent Schätzfehler wird doppelt bezahlt: einmal als Reichweite, die niemand nutzt, einmal als Reserve, die niemand anfasst.

BMS-Entwicklung

Thermische Analyse

Wärmeabfuhr

über 90mW/cm²

Wärme bei typischem Betrieb – insgesamt 58 W

Wärmeabgabe

645 cm² Oberfläche

die Herausforderung

Ich leite 1.157 W durch jede Zelle meines Moduls. Der Sensor sitzt auf dem Gehäuse. Wie weit ist er vom Hot Spot entfernt?

Eine Oberflächentemperatur ist nicht die entscheidende Temperatur. Was kein Sensor an einer fertigen Zelle zeigen kann, ist die Temperatur in ihrem Inneren – und der Unterschied zwischen beiden wächst genau dort, wo er entscheidend ist.

Thermische Analyse

Systemoptimierung

Mehr aus dem Pack herausholen

3,243V Mittelwert

diese Zelle bei C/10 – jeder Punkt ein Lastfall einer Beispielzelle

Ah/kg

C/10

12C

Datenblatt

Abschlussspannung

Wärmegrenze

Gemessene Lastfälle · Beispielzelle

die Herausforderung

Meine Last erreicht Spitzenwerte von 757,7 A bei 382,3 A Dauerstrom. Fällt der Pack unter die Abschaltspannung, oder greift zuerst das Derating?

Ein Ersatzschaltbildmodell, das an wenige Messpunkte angepasst wurde, reproduziert genau diese Punkte und weicht überall sonst ab – also genau dort, wo eine Systemstudie hinführt.

Systemoptimierung

Diese drei sind die Herausforderungen, die die eigenen Kennwerte dieser Zelle aufwerfen. Welche davon für Ihr Produkt entscheidend ist, lässt sich nur anhand Ihres Lastprofils beantworten – und das ist die nächste Frage, nicht diese.

Das Batemo Cell Model für die EVE Power LF100LA wird noch erstellt.

Jede Zelle in der Bibliothek wird vermessen, bevor daraus ein Modell erstellt wird. Die mittleren Genauigkeiten werden veröffentlicht, sobald der Batemo Cell Model abgeschlossen ist.

Was bereits gemessen wurde

Entladekurven: 4
Bei C-Raten: C/10 · 1 C · 4 C · 7.5 C
Umgebung: 25 °C

Jede Kurve wurde ab vollem Ladezustand in einer Klimakammer unter freier Konvektion aufgezeichnet. Das Modell basiert auf diesen Messungen.

Wie diese Zelle im Einsatz verwendet wird.

Die nächsten Zellen nach gemessener spezifischer Energie und Leistung – den beiden Achsen der obigen Ragone-Darstellung. Nicht nach Chemie, und keine Empfehlung. Andere Kennwerte, wie etwa der Dauerstrom, können dennoch erheblich abweichen.

Die zwei nächstgelegenen Zellen in der Bibliothek

Ebenfalls ähnlich · 12% Abstand

EVE Energy LF105

prismatisch

Gravimetrische Energie179 Wh/kg+7,2%
Gravimetrische Leistung, Spitzenwert1.009 W/kg-8,9%
Absoluter Strom, Dauerbetrieb337,0 A-11,9%
Masse1.992 g+0,6%

Zellseite öffnen

Die Ringprozentsätze messen den Gesamtabstand – Energie und Leistung kombiniert. Die ×-Werte am gestrichelten Rahmen beziehen sich jeweils auf eine einzelne Achse: Ein Punkt auf dieser Kante hat das entsprechende Vielfache der spezifischen Energie bzw. Leistung dieser Zelle.

Diese Zelle
Andere Zellen, gleiche Bauform, im Fenster

Gleiche Bauart + ähnlichstes Verhalten · 12% Abstand

BYD Blade 2.0

prismatisch

Gravimetrische Energie183 Wh/kg+9,5%
Gravimetrische Leistung, Spitzenwert1.182 W/kg+6,7%
Absoluter Strom, Dauerbetrieb403,8 A+5,6%
Masse2.500 g+26,3%

Zellseite öffnen
