Golden FeatherFAP106105230-32Ah

Gemessen bei Batemo: Die Golden Feather FAP106105230-32Ah liefert eine Energiedichte von 224 Wh/kg und hält in einer Pouch-Zelle eine Dauerleistung von 1.152 W aufrecht.

Geöffnet, vermessen und modelliert bei Batemo in Karlsruhe, Deutschland · 196 gemessene Parameter pro Zelle · keine Datenblatt-Werte

Verfügbar alsData

Abmessungen
229 x 105 x 10,9mm
Masse
564,3 g
Innenwiderstand
Nur Insights (bei Batemo gemessen, in Batemo Insights verfügbar)
Streuung innerhalb einer vermessenen Charge
Nur Insights (bei Batemo gemessen, in Batemo Insights verfügbar)

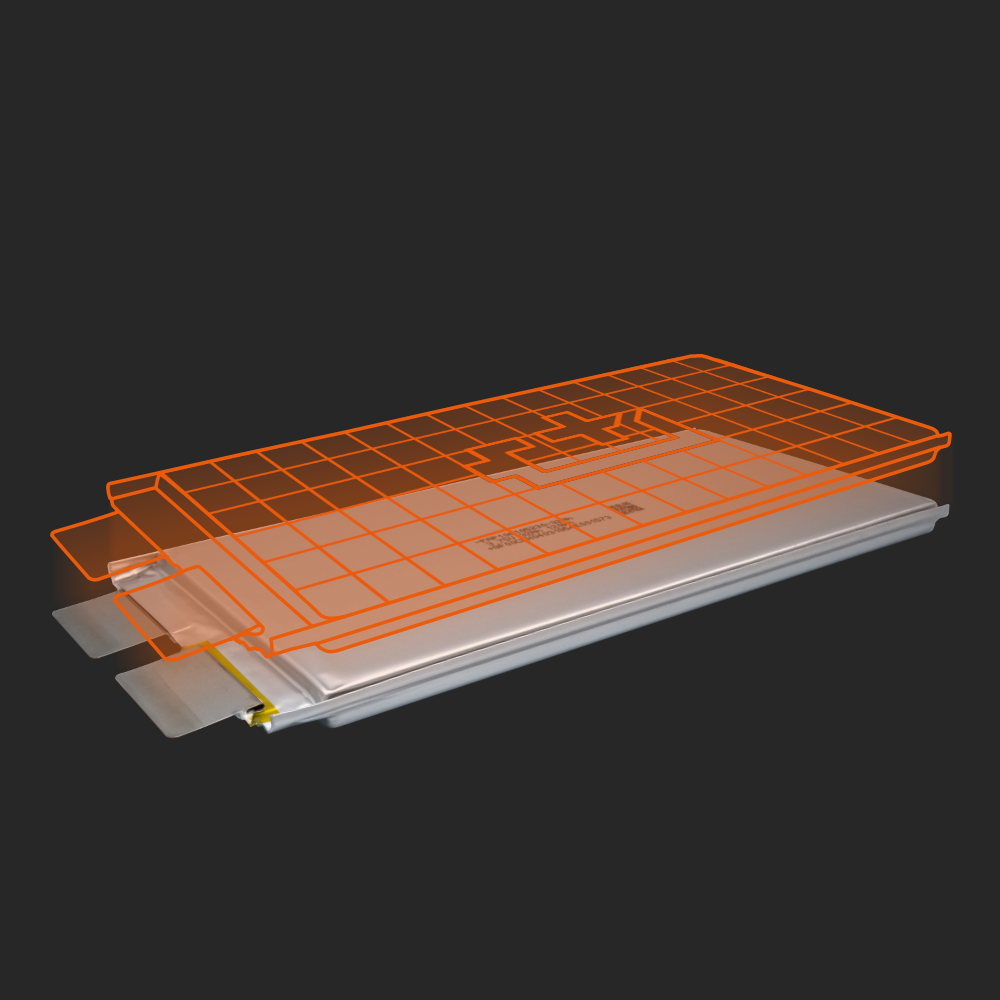

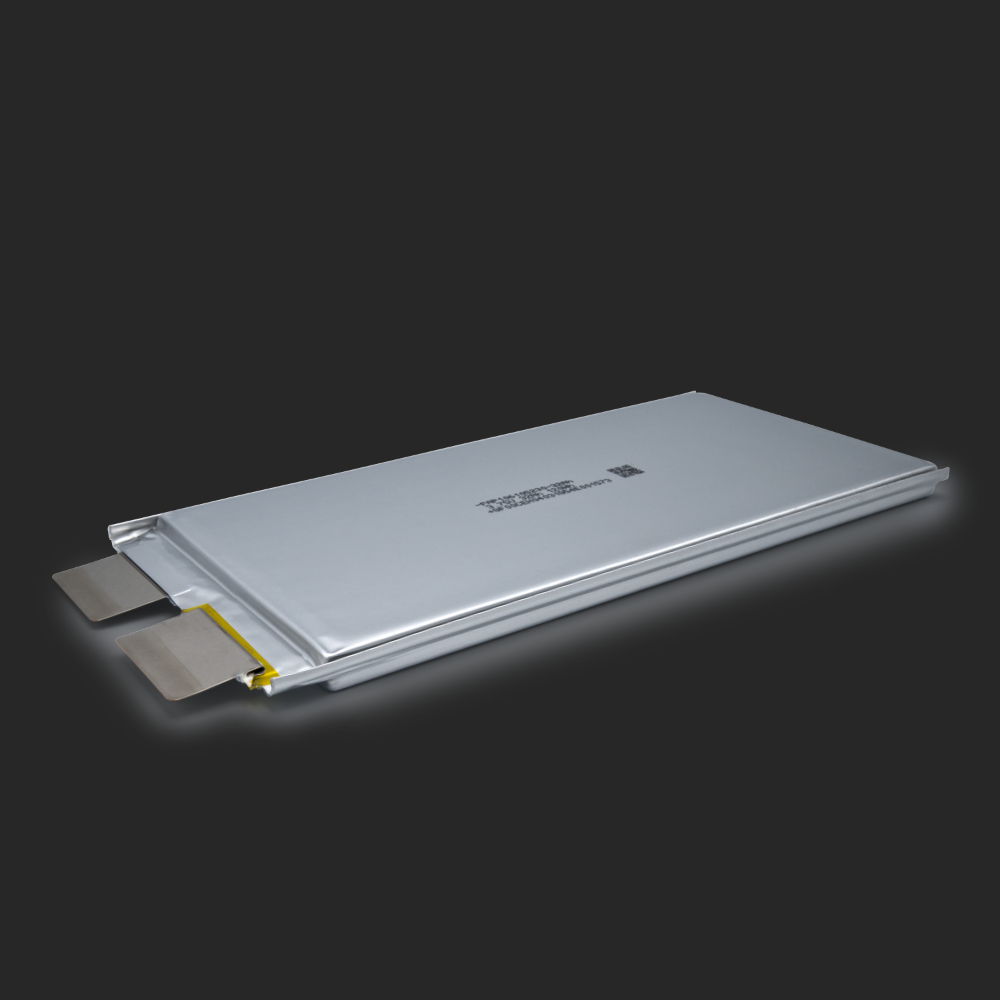

Golden Feather FAP106105230-32Ah: die physische Zelle neben ihrem Batemo-Modell
Die vermessene Zelle und ihr physikalisches Modell
Golden Feather FAP106105230-32Ah
224 Wh/kg · 2.165 W/kg
04.0008.0000250500Leistung, W/kg →Energie, Wh/kg →

diese Zelle350 weitere Musterzellen

Alle 17 gemessenen Werte anzeigen und 3 weitere hinter der Sperre

ENERGIE

Gravimetrische Energie (C/10)
?

Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition

224Wh/kg
Volumetrische Energie (C/10)
?

Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition

530Wh/L
Absolute Energie (C/10)
?

Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, in Wattstunden. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition

126,52Wh

LEISTUNG

Gravimetrische Leistung, Spitzenwert
?

Die oben genannte Spitzen- oder Dauerleistung, geteilt durch die Masse oder das Volumen der Zelle. Kein Datenblattwert: Der zugrunde liegende Strom wurde auf Batemos eigenen Prüfständen gemessen. Vollständige Definition

2.165W/kg
Gravimetrische Leistung, kontinuierlich
?

Die oben genannte Spitzen- oder Dauerleistung, geteilt durch die Masse oder das Volumen der Zelle. Kein Datenblattwert: Der zugrunde liegende Strom wurde auf Batemos eigenen Prüfständen gemessen. Vollständige Definition

2.042W/kg
Volumetrische Leistung, Spitzenwert
?

Die oben genannte Spitzen- oder Dauerleistung, geteilt durch die Masse oder das Volumen der Zelle. Kein Datenblattwert: Der zugrunde liegende Strom wurde auf Batemos eigenen Prüfständen gemessen. Vollständige Definition

5.120W/L
Volumetrische Leistung, Dauerbetrieb
?

Die oben genannte Spitzen- oder Dauerleistung, geteilt durch die Masse oder das Volumen der Zelle. Kein Datenblattwert: Der zugrunde liegende Strom wurde auf Batemos eigenen Prüfständen gemessen. Vollständige Definition

4.828W/L
Absolute Leistung, Spitzenwert
?

Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition

1.221,8W
Absolute Leistung, Dauerbetrieb
?

Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition

1.152,0W

STROM

Absoluter Strom, Spitze
?

Der höchste konstante Entladestrom, den Batemo für die Zelle kurzzeitig gemessen hat, bevor dieselbe Abbruchbedingung von 2,5 V / 80 °C gilt. Vollständige Definition

338,7A
Absoluter Strom, Dauerbetrieb
?

Der höchste konstante Entladestrom, den Batemo als dauerhaft tragbar für die Zelle gemessen hat, bevor dieselbe Abbruchbedingung von 2.5 V / 80 °C gilt. Vollständige Definition

321,1A

PHYSICAL

Abmessungen
?

An der physischen Zelle bei Batemo in Karlsruhe, Deutschland, gemessen, nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und ihrer volumetrischen Dichte abgeleitet, nicht mit einer Schieblehre gemessen. Vollständige Definition

229 x 105 x 10,9mm
Masse
?

An der physischen Zelle bei Batemo in Karlsruhe, Deutschland, gemessen, nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und ihrer volumetrischen Dichte abgeleitet, nicht mit einer Schieblehre gemessen. Vollständige Definition

564,3g
Volumen
?

An der physischen Zelle bei Batemo in Karlsruhe, Deutschland, gemessen, nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und ihrer volumetrischen Dichte abgeleitet, nicht mit einer Schieblehre gemessen. Vollständige Definition

238,6cm³
Format
?

An der physischen Zelle bei Batemo in Karlsruhe, Deutschland, gemessen, nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und ihrer volumetrischen Dichte abgeleitet, nicht mit einer Schieblehre gemessen. Vollständige Definition

Pouch

ZELLE

Absolute Kapazität, nominal
?

Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, der gravimetrische und der volumetrische Wert wurden von Batemo während dieser Entladung erfasst. Vollständige Definition

32,50Ah
Absolute Kapazität, gemessen (C/10)
?

Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, der gravimetrische und der volumetrische Wert wurden von Batemo während dieser Entladung erfasst. Vollständige Definition

33,66Ah
Mittlere Spannung (C/10)
?

Die ladungsgemittelte Spannung über dieselbe C/10-Entladung: die ausgetauschte Energie geteilt durch die ausgetauschte Ladung, keine einzelne Zahl, die aus einer Kurve herausgegriffen wird. Es ist ein gemessener Mittelwert, nicht die Nennspannung, die auf einem Datenblatt steht. Vollständige Definition

3,76V

In Batemo Insights

Impedanzspektrum (EIS)
Nur Insights (bei Batemo gemessen, in Batemo Insights verfügbar)
Wärmeentwicklung und thermische Eigenschaften
Nur Insights (bei Batemo gemessen, in Batemo Insights verfügbar)
Kapazitätsverlust nach der Formation
Nur Insights (bei Batemo gemessen, in Batemo Insights verfügbar)

Was diese Zelle unter tatsächlicher Last leistet.

Die Tabelle oben nennt Ihnen eine Kapazitätszahl. Darunter steht, was Golden Feather FAP106105230-32Ah unter Last leistet, gemessen auf unserem eigenen Prüfstand, über viele Betriebspunkte und mehrere Umgebungstemperaturen. Jede Zelle der Bibliothek wird unter identischen Bedingungen vermessen, und erst das macht sie überhaupt vergleichbar. Bei 1C (der einen Rate, die an jeder Zelle gemessen wird) beträgt die nutzbare Energie 87 % bis 99 % dessen, was dieselbe Zelle bei C/10 liefert.

Alle drei Bereiche unten verwenden dieselben 12 gemessenen Betriebspunkte bei 25 °C Umgebungstemperatur.

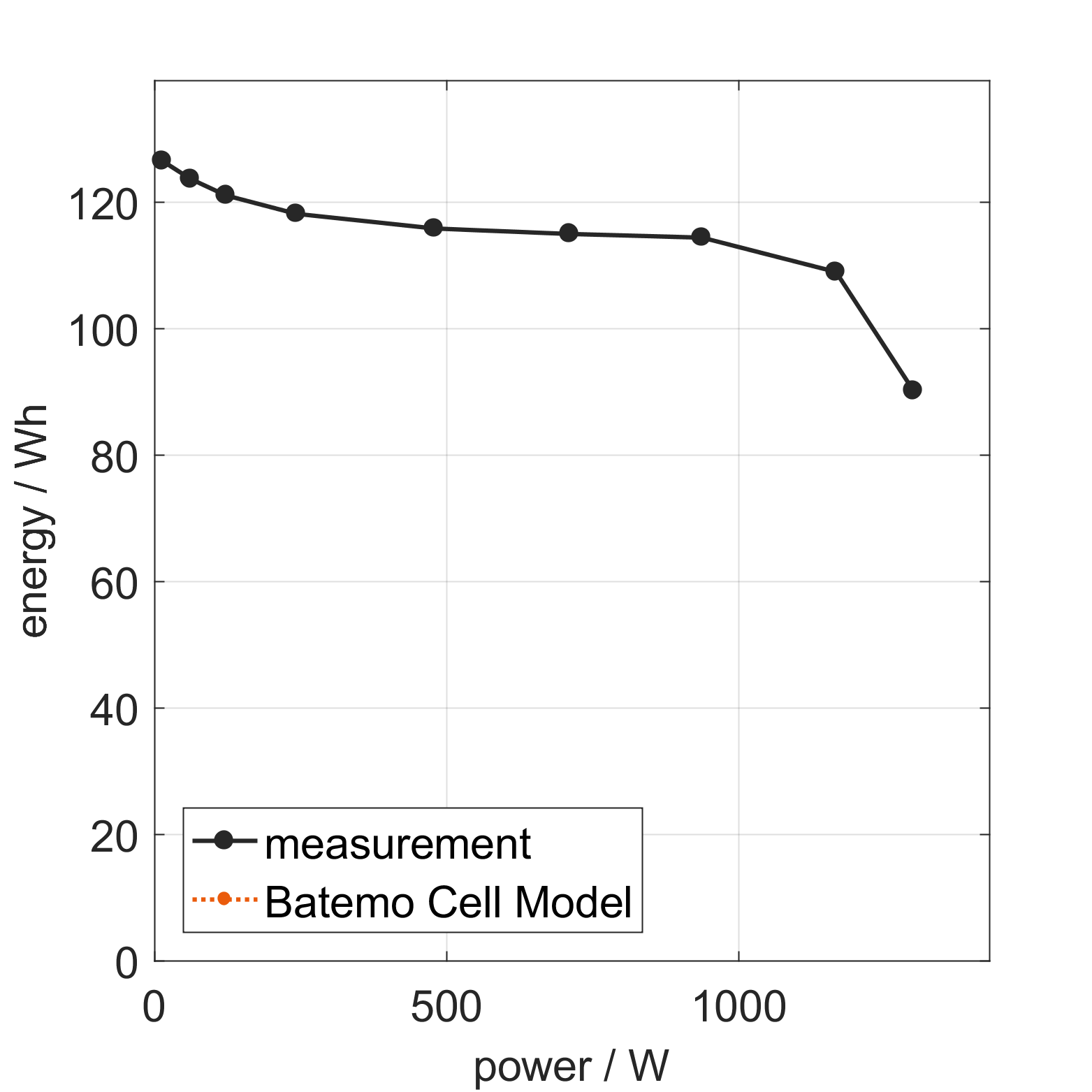

Energie

12 Pkt. · 25 °C · lin

Wie viel Energie kann sie liefern?

Das Diagramm zeigt, wie viel Energie die Zelle bei unterschiedlichen Leistungen abgeben kann.

nutzbare Energie / Wh

80100120140050010001500

Entladeleistung / W

Bei 25 °C Umgebungstemperatur liefert Golden Feather FAP106105230-32Ah bei 1.299 W 90,2 Wh, gesunken von 126,5 Wh bei C/10 (12 W).

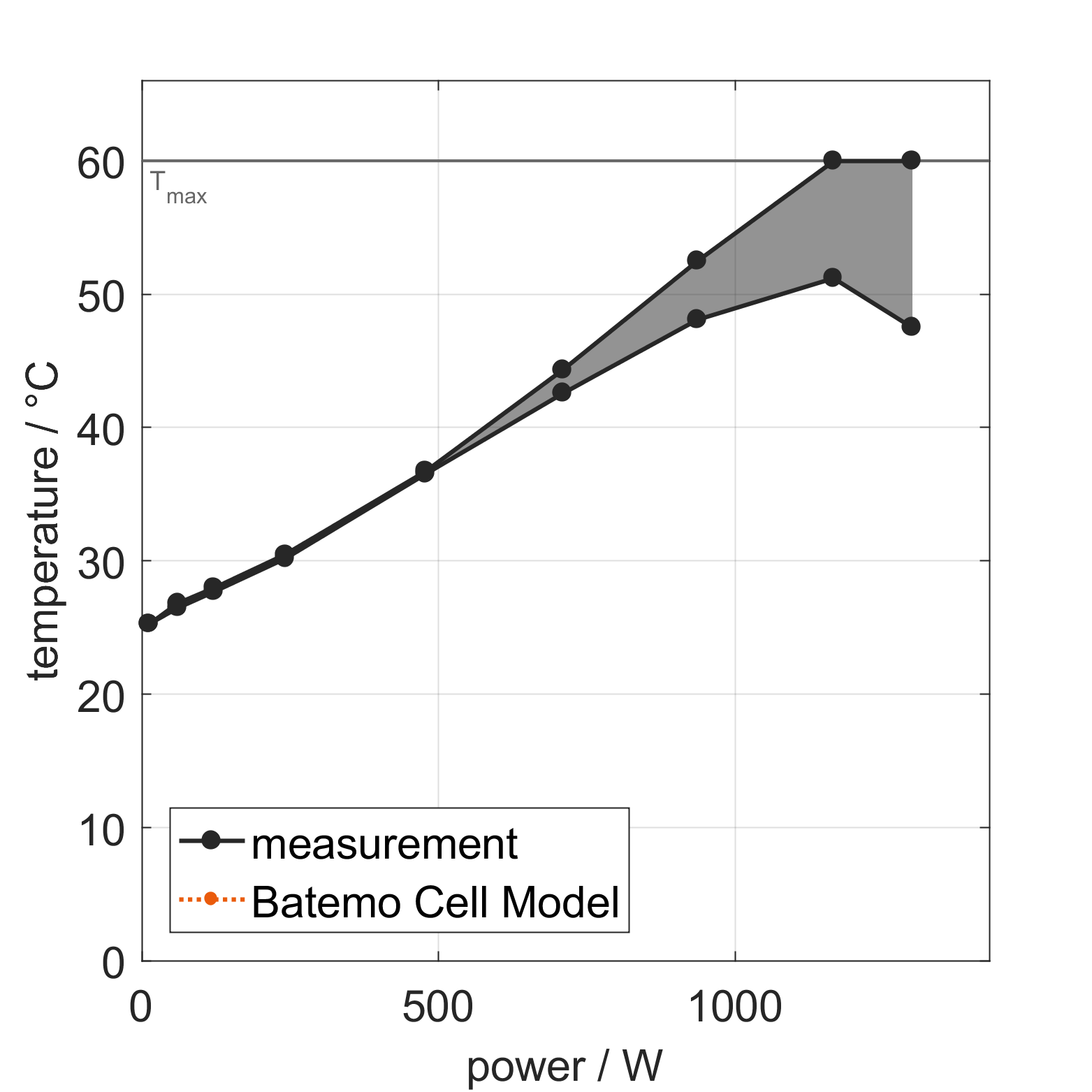

thermisch

12 Pkt. · 25 °C · lin

Wie heiß wird sie?

Je größer die thermischen Verluste, desto stärker erwärmt sich die Zelle, was zu einer höheren abgegebenen Leistung führt.

max. Oberflächentemperatur / °C

20304050050010001500

Entladeleistung / W

Bei 25 °C Umgebungstemperatur erreicht die Oberfläche von Golden Feather FAP106105230-32Ah bei 1.299 W 47,5 °C, gestiegen von 25,3 °C bei C/10 (12 W).

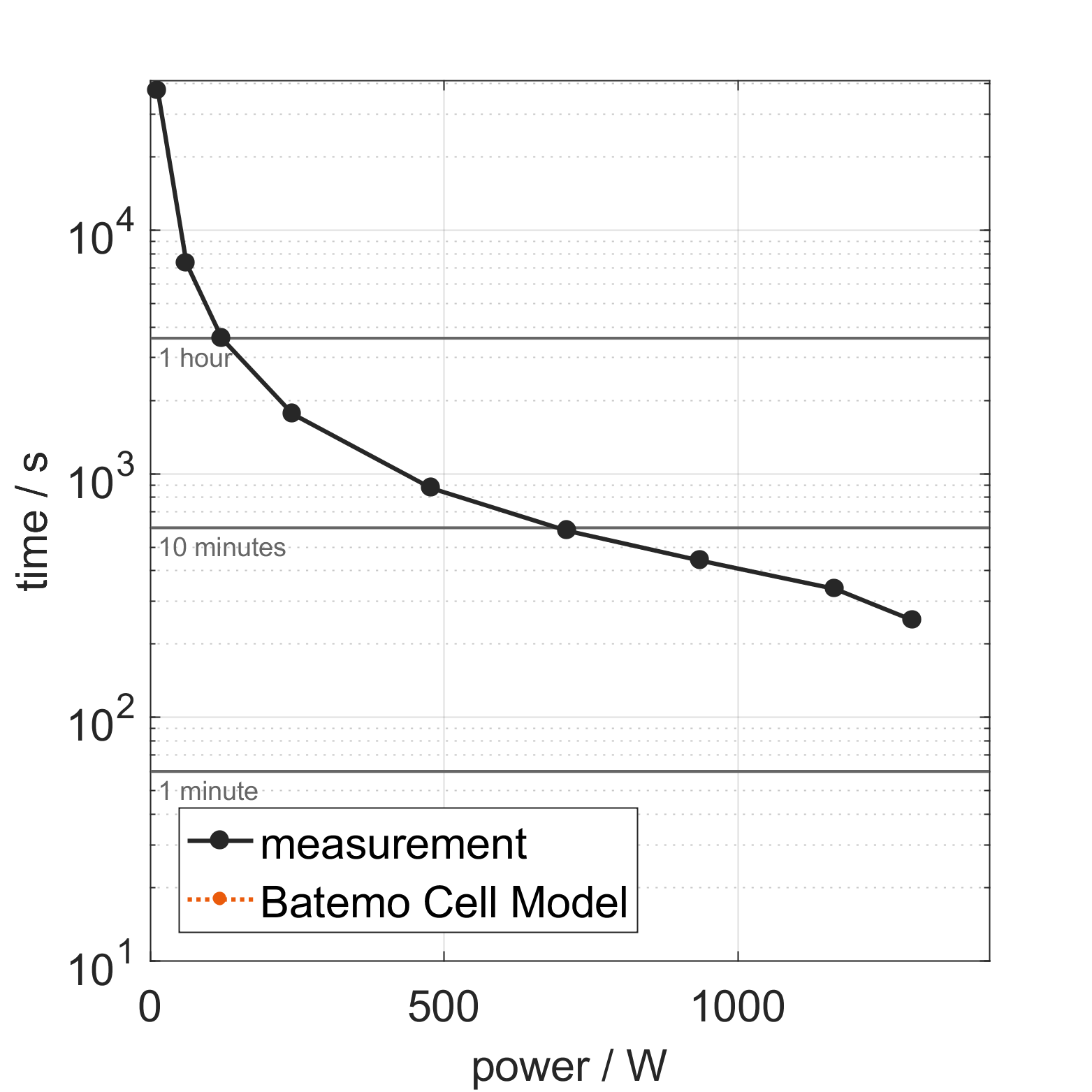

Laufzeit

12 Pkt. · 25 °C · log

Wie lange kann sie die Leistung liefern?

Je mehr Leistung die Zelle liefert, desto kürzer kann sie diese aufrechterhalten.

Betriebsdauer bis Abschaltung / s (log)

100100010k100k050010001500

Entladeleistung / W

Bei 25 °C Umgebungstemperatur läuft Golden Feather FAP106105230-32Ah bei 1.299 W 4 min lang, gesunken von 10 h 21 min bei C/10 (12 W).

Die 3 größten Herausforderungen, die Sie mit dieser Zelle haben.

Jede Zelle ist ein Kompromiss. Die eigenen Messdaten dieser Zelle weisen auf drei Herausforderungen hin, mit denen Sie konfrontiert sein werden. Jede zeigt den dahinterstehenden Wert und erklärt, wie Batemo Ihnen bei der Lösung hilft.

BMS-Entwicklung

Schätzung des Ladezustands

0–338,7A0–100% SOCbis zu 60°C

ein BMS muss in jedem Bereich dieses Raums korrekt funktionieren

0

500

1000

W/kg

40 °C

25 °C

0 °C

−20 °C

heißester Punkt

die Herausforderung

Diese Zelle wird zwischen 0 A und 338,7 A betrieben. Wie groß ist der Fehler im Ladezustand über diesen Bereich?

Jedes Prozent Schätzfehler wird doppelt bezahlt: einmal als Reichweite, die niemand nutzt, einmal als Reserve, die niemand anfasst.

BMS-Entwicklung

Thermische Analyse

Wärmeabfuhr

über 104mW/cm²

Wärme im typischen Betrieb: insgesamt 58 W

Wärmeabgabe

554 cm² Oberfläche

die Herausforderung

Ich leite 1.152 W durch jede Zelle meines Moduls. Der Sensor sitzt auf dem Gehäuse. Wie weit ist er vom Hot Spot entfernt?

Eine Oberflächentemperatur ist nicht die Temperatur, die entscheidet. Was kein Sensor an einer fertigen Zelle zeigen kann, ist die Temperatur in ihrem Inneren, und der Unterschied zwischen beiden wächst genau dort, wo es darauf ankommt.

Thermische Analyse

Systemoptimierung

Mehr aus dem Pack herausholen

3,759V Mittelwert

diese Zelle bei C/10, jeder Punkt ein Lastfall einer Beispielzelle

0

20

40

60

Ah/kg

C/10

1C

4C

8C

12C

Datenblatt

Abschaltspannung

die Herausforderung

Meine Last erreicht Spitzenwerte von 338,7 A bei 321,1 A Dauerstrom. Fällt das Pack unter die Abschaltspannung, oder greift zuerst das Derating?

Ein Ersatzschaltbild, das an eine Handvoll Messungen angepasst wurde, gibt genau diese Punkte wieder und weicht überall sonst ab, also genau dort, wo eine Systemstudie hinführt.

Systemoptimierung

Dies sind die drei Herausforderungen, die sich aus den Zahlen dieser Zelle ergeben. Welche davon über Ihr Produkt entscheidet, kann nur Ihr Lastprofil sagen, und das ist die nächste Frage, nicht diese.

Das Batemo Cell Model für die Golden Feather FAP106105230-32Ah wird noch erstellt.

Jede Zelle in der Bibliothek wird vermessen, bevor daraus ein Modell erstellt wird. Die mittleren Genauigkeiten werden veröffentlicht, sobald das Batemo Cell Model abgeschlossen ist.

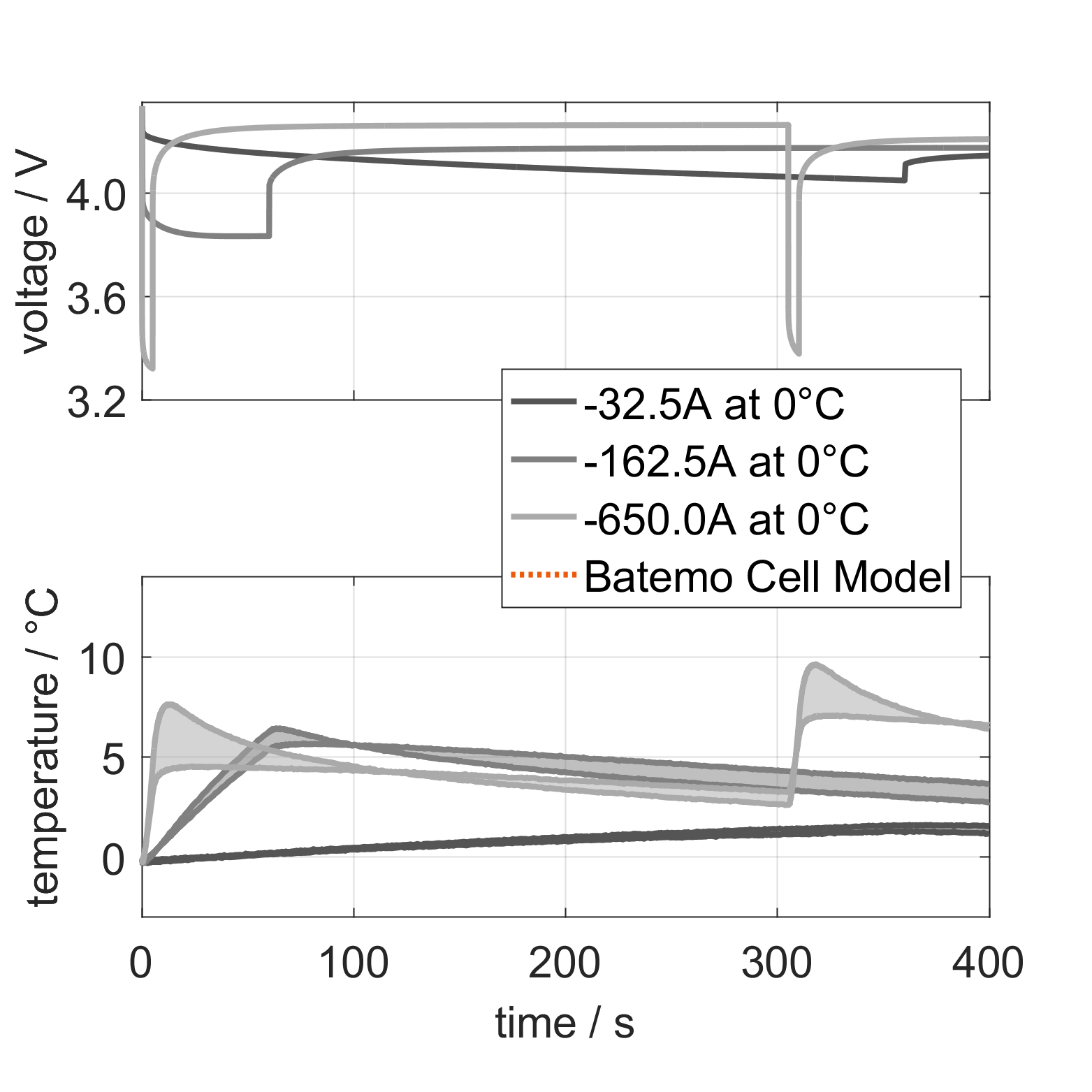

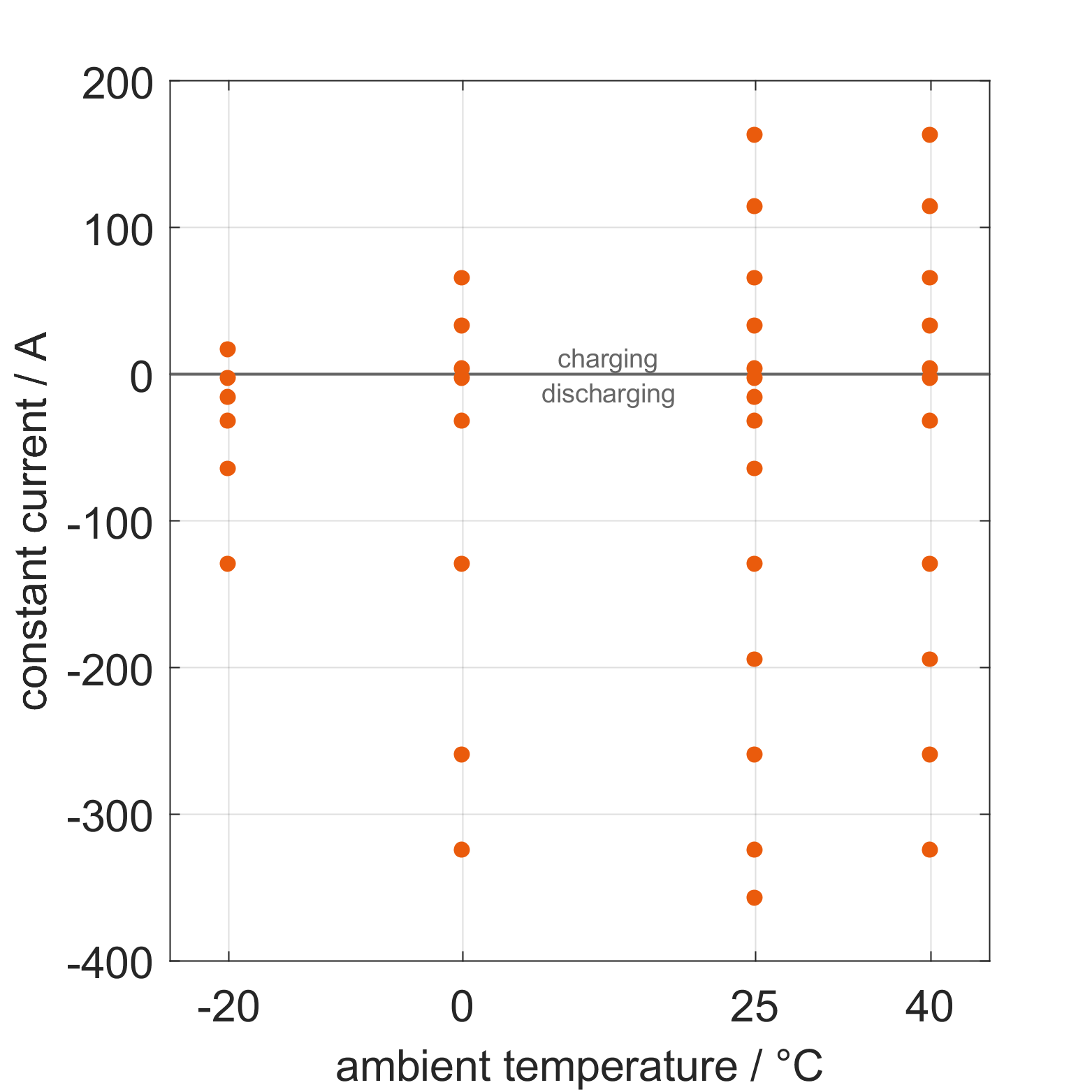

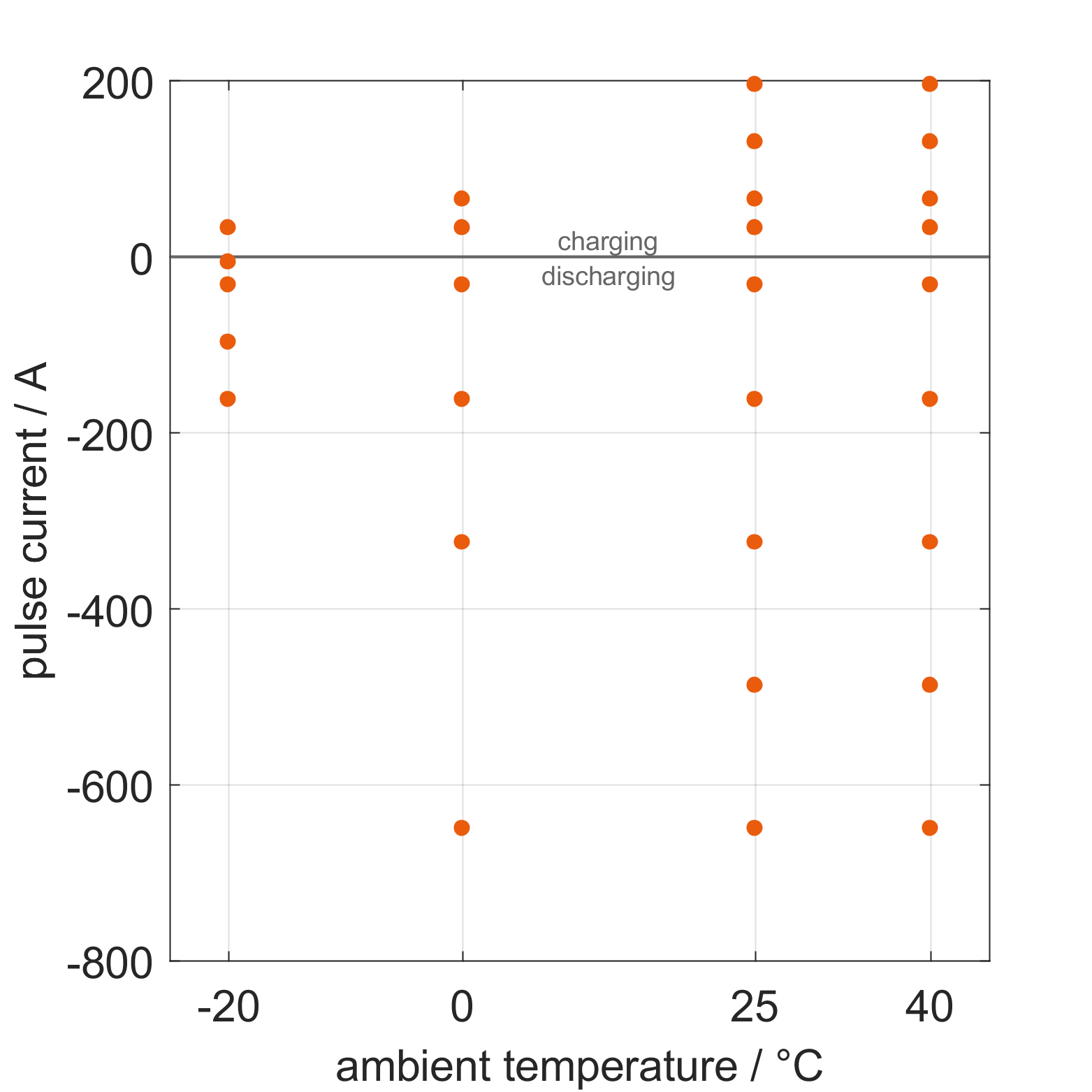

Was bereits gemessen wurde

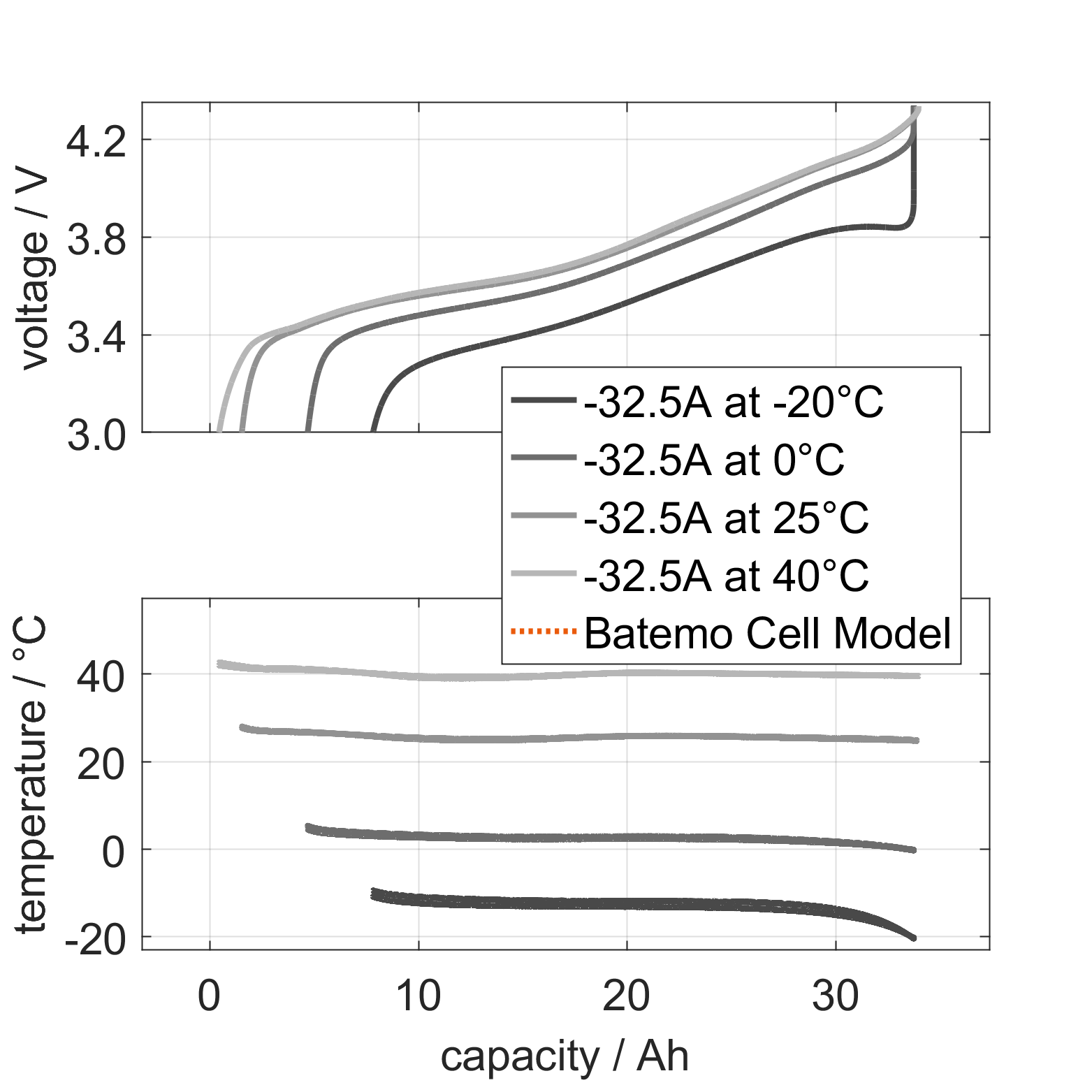

Entladekurven
5
Bei C-Raten
C/10 · 1 C · 4 C · 8 C · 11 C
Umgebung
25 °C

Jede Kurve wurde ab vollem Ladezustand in einer Klimakammer unter freier Konvektion aufgezeichnet. Das Modell basiert auf diesen Messungen.

Wo diese Zelle im Vergleichsfeld steht.

Am nächsten nach gemessener spezifischer Energie und Leistung, den beiden Achsen der Ragone-Karte oben. Nicht nach Chemie, und keine Empfehlung. Andere Werte, etwa der Dauerstrom, können sich dennoch stark unterscheiden.

Die zwei nächstgelegenen Zellen in der Bibliothek

Ebenfalls ähnlich · 61% Abstand

LG Chem A7

Pouch
  • Gravimetrische Energie211 Wh/kg-6,0%
  • Gravimetrische Leistung, Spitzenwert1.352 W/kg-37,6%
  • Absoluter Strom, Dauerbetrieb178,5 A-44,4%
  • Masse895 g+58,6%
Zellseite öffnen
Diese Zelle im Mittelpunkt einer Karte mit spezifischer Energie (horizontal) und spezifischer Spitzenleistung (vertikal). Gleiche Bauart + ähnlichstes Verhalten: Enpower Greentech XNP0350J, 44% Abstand. Ebenfalls ähnlich: LG Chem A7, 61% Abstand.×3,5×0,3×3,5×0,3Energie →Leistung ↑25%50%100%

Die Prozentwerte am Ring messen die Gesamtdistanz, aus Energie und Leistung kombiniert. Die ×-Zahlen am gestrichelten Kasten messen nur eine Achse: Ein Punkt auf diesem Rand liegt beim angegebenen Vielfachen der eigenen spezifischen Energie oder Leistung dieser Zelle.

  • Diese Zelle
  • Andere Zellen, gleiche Bauform, im Fenster

Gleiche Bauart + ähnlichstes Verhalten · 44% Abstand

Enpower Greentech XNP0350J

Pouch
  • Gravimetrische Energie323 Wh/kg+44,2%
  • Gravimetrische Leistung, Spitzenwert2.155 W/kg-0,5%
  • Absoluter Strom, Dauerbetrieb137,9 A-57,1%
  • Masse397 g-29,7%
Zellseite öffnen
