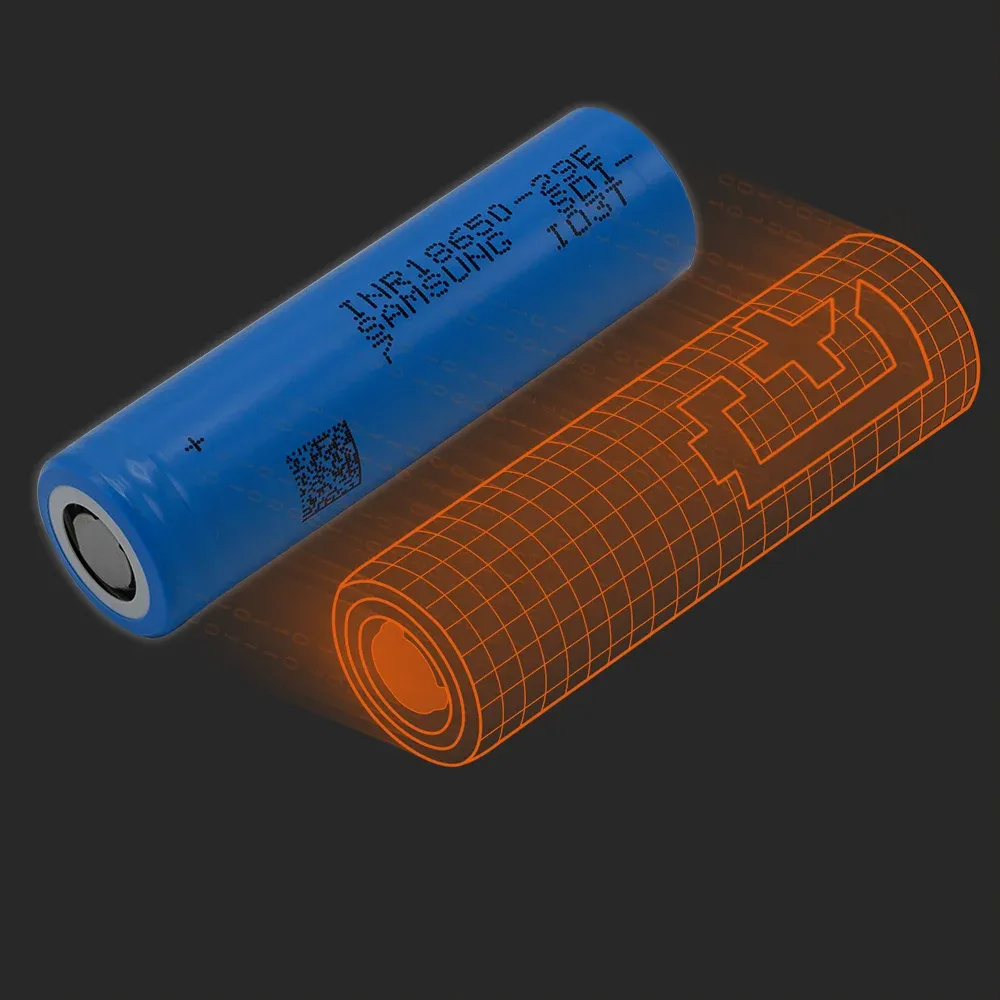

Gemessen bei Batemo: Die Samsung SDI INR18650-29E(7) liefert eine Energiedichte von 234 Wh/kg und hält in einer 18650-Zelle eine kontinuierliche Leistung von 24 W aufrecht.
Geöffnet, vermessen und modelliert bei Batemo in Karlsruhe, Deutschland · 196 gemessene Parameter pro Zelle · keine Datenblatt-Werte
diese Zelle342 weitere Mustersellen
ENERGIE
Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition
Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition
Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, in Wattstunden. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition
LEISTUNG
Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition
Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition
Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition
Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition
Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition
Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition
STROM
Der höchste konstante Entladestrom, den Batemo für die Zelle kurzzeitig gemessen hat, bevor dieselbe Abbruchbedingung von 2,5 V / 80 °C gilt. Vollständige Definition
Der höchste konstante Entladestrom, den Batemo als dauerhaft tragbar für die Zelle gemessen hat, bevor dieselbe Abbruchbedingung von 2.5 V / 80 °C gilt. Vollständige Definition
PHYSICAL
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition
ZELLE
Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, gravimetrische und volumetrische Wert wurde von Batemo während dieser Entladung erfasst. Vollständige Definition
Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, gravimetrische und volumetrische Wert wurde von Batemo während dieser Entladung erfasst. Vollständige Definition
Die ladungsgemittelte Spannung über dieselbe C/10-Entladung – die ausgetauschte Energie dividiert durch die ausgetauschte Ladung, keine einzelne aus einer Kurve entnommene Zahl. Es handelt sich um einen gemessenen Mittelwert, nicht um die auf einem Datenblatt angegebene Nennspannung. Vollständige Definition
In Batemo Insights
Die obige Tabelle zeigt Ihnen einen einzelnen Kapazitätswert. Unten sehen Sie, wie sich Samsung SDI INR18650-29E(7) unter Last verhält – gemessen auf unserem eigenen Prüfstand, über viele Betriebspunkte und mehrere Umgebungstemperaturen. Jede Zelle in der Bibliothek wird unter identischen Bedingungen gemessen, was einen echten Vergleich erst ermöglicht. Bei 1C – der einen Rate, die bei jeder Zelle gemessen wird – liegt die nutzbare Energie zwischen 87% und 99% dessen, was dieselbe Zelle bei C/10 liefert.
Alle drei Bereiche unten verwenden dieselben 14 gemessenen Betriebspunkte bei 25 °C Umgebungstemperatur.
Energie
14 Pkt. · 25 °C · lin
Das Diagramm zeigt, wie viel Energie die Zelle bei unterschiedlichen Leistungen abgeben kann.
nutzbare Energie / Wh
Entladeleistung / W
Thermisch
14 Pkt. · 25 °C · lin
Je größer die thermischen Verluste, desto stärker erwärmt sich die Zelle, was zu einer höheren abgegebenen Leistung führt.
max. Oberflächentemperatur / °C
Entladeleistung / W
Laufzeit
14 Pkt. · 25 °C · log
Je mehr Leistung die Zelle liefert, desto kürzer kann sie diese aufrechterhalten.
Betriebsdauer bis Abschaltung / s (log)
Entladeleistung / W
Jede Zelle ist ein Kompromiss. Die eigenen Messdaten dieser Zelle weisen auf drei Herausforderungen hin, mit denen Sie konfrontiert sein werden. Jede zeigt den dahinterstehenden Wert und erklärt, wie Batemo Ihnen bei der Lösung hilft.
Zellauswahl
10,44Wh24W
und mehr verrät Ihnen ein Datenblatt nicht
Energie
zweites Viertel von 343 Zellen
Dauerleistung
unteres Viertel von 343 Zellen
die Herausforderung
Das Datenblatt gibt 2,75 Ah an. Doch wie viel liefert die Zelle in Ihrem System?
Energie und Leistung allein zu betrachten reicht nicht aus. Ihr Lastzyklus ist weder C/10 noch 1 C, und irgendwo dazwischen kann sich die Rangfolge zweier Zellen umkehren.
ZellauswahlSystemoptimierung
3,699V Mittelwert
diese Zelle bei C/10 – jeder Punkt ein Lastfall einer Beispielzelle
0
20
40
60
Ah/kg
C/10
1C
4C
8C
12C
Datenblatt
Abschlussspannung
Wärmegrenze
Gemessene Lastfälle · Beispielzelle
die Herausforderung
Mein Pack enthält mehrere Hundert davon. Die Entscheidung betrifft nicht mehr die Zelle allein – sie betrifft das Gesamtsystem.
Ein Ersatzschaltbildmodell, das an wenige Messpunkte angepasst wurde, reproduziert genau diese Punkte und weicht überall sonst ab – also genau dort, wo eine Systemstudie hinführt.
SystemoptimierungBMS-Entwicklung
0–13,3A0–100% SOCbis zu 60°C
ein BMS muss in jedem Bereich dieses Raums korrekt funktionieren
0
500
1000
W/kg
40 °C
25 °C
0 °C
−20 °C
heißester Punkt
gemessene Lastpunkte · Beispielzelle
die Herausforderung
Zwischen 6,9 A und 13,3 A muss meine Ladezustandsschätzung zuverlässig sein. Wo wird sie am ungenauesten?
Jeder Prozent Schätzfehler wird doppelt bezahlt: einmal als Reichweite, die niemand nutzt, einmal als Reserve, die niemand anfasst.
BMS-EntwicklungDiese drei sind die Herausforderungen, die die eigenen Kennwerte dieser Zelle aufwerfen. Welche davon für Ihr Produkt entscheidend ist, lässt sich nur anhand Ihres Lastprofils beantworten – und das ist die nächste Frage, nicht diese.
Batemo hat aus den obigen Messungen ein physikalisch basiertes Modell der Samsung SDI INR18650-29E(7) erstellt und es anschließend anhand eines vollständigen Satzes von Validierungsexperimenten überprüft – Entladung, Ladung, Pulse und Profile. Über alle Experimente hinweg weicht das Modell von der Messung um 0,026 V in der Spannung und 0,6 K in der Oberflächentemperatur ab, jeweils als quadratischer Mittelwert. Dies sind Abweichungen, die Batemo gemessen hat, keine Toleranz, die Batemo zusichert.
“Wenn Sie uns ein genaueres Batteriezellmodell nachweisen können, erstatten wir Ihnen den Kaufpreis.”
Jeder Wert ist der quadratische Mittelwert der Abweichung zwischen Messung und Simulation über den vollständigen Satz an Validierungsexperimenten für diese Zelle – Entladung, Ladung, Pulse und Profile. Ein Viertel dieser Experimente ist nur der prüfenden Partei bekannt und nicht Batemo. Modellreferenz B0084.
Die nächsten Zellen nach gemessener spezifischer Energie und Leistung – den beiden Achsen der obigen Ragone-Darstellung. Nicht nach Chemie, und keine Empfehlung. Andere Kennwerte, wie etwa der Dauerstrom, können dennoch erheblich abweichen.
Die zwei nächstgelegenen Zellen in der Bibliothek
Ebenfalls ähnlich · 6,1% Abstand
Die Ringprozentsätze messen den Gesamtabstand – Energie und Leistung kombiniert. Die ×-Werte am gestrichelten Rahmen beziehen sich jeweils auf eine einzelne Achse: Ein Punkt auf dieser Kante hat das entsprechende Vielfache der spezifischen Energie bzw. Leistung dieser Zelle.
Gleiche Bauart + ähnlichstes Verhalten · 0,8% Abstand
