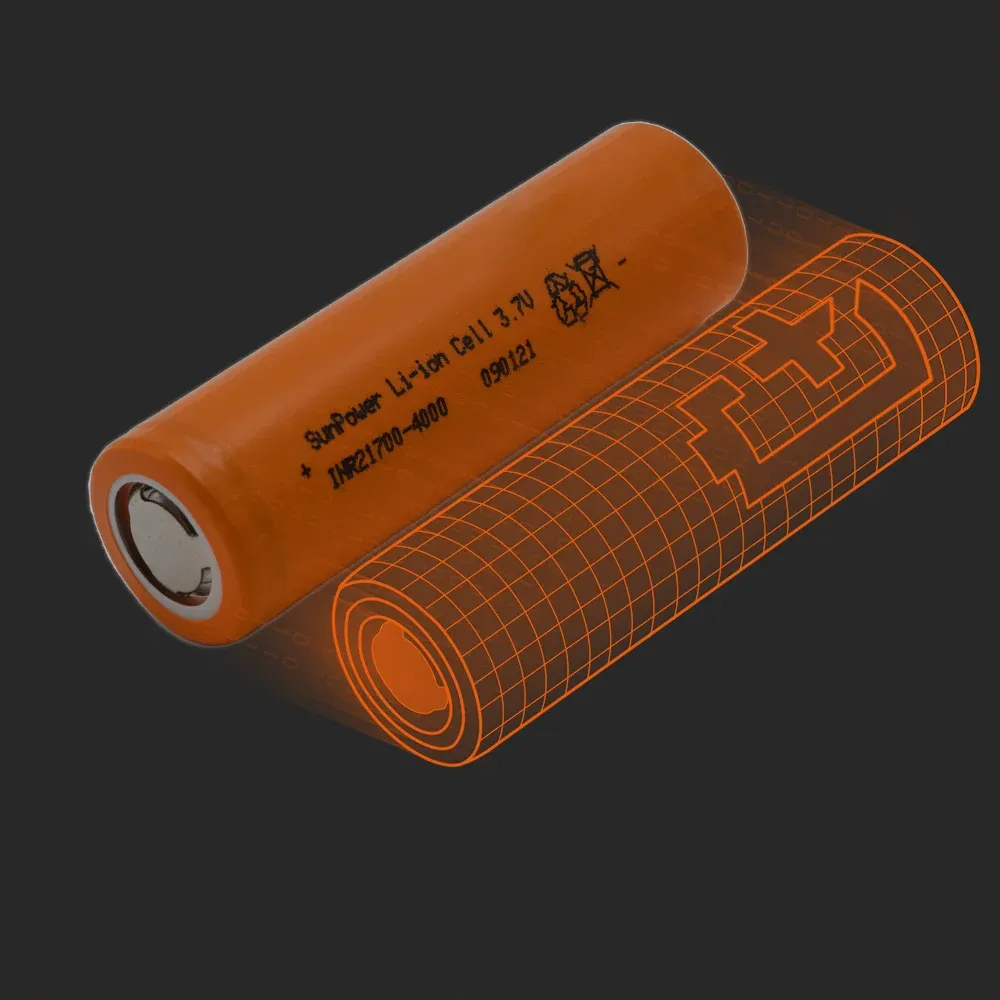

Gemessen bei Batemo: Die Sunpower INR21700-4000 liefert eine Energiedichte von 213 Wh/kg und hält in einer 21700-Zelle eine kontinuierliche Leistung von 64 W aufrecht.
Geöffnet, vermessen und modelliert bei Batemo in Karlsruhe, Deutschland · 196 gemessene Parameter pro Zelle · keine Datenblatt-Werte
Verfügbar alsData
diese Zelle342 weitere Mustersellen
ENERGIE
Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition
Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition
Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, in Wattstunden. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition
LEISTUNG
Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition
Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition
Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition
Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition
Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition
Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition
STROM
Der höchste konstante Entladestrom, den Batemo für die Zelle kurzzeitig gemessen hat, bevor dieselbe Abbruchbedingung von 2,5 V / 80 °C gilt. Vollständige Definition
Der höchste konstante Entladestrom, den Batemo als dauerhaft tragbar für die Zelle gemessen hat, bevor dieselbe Abbruchbedingung von 2.5 V / 80 °C gilt. Vollständige Definition
PHYSICAL
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition
ZELLE
Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, gravimetrische und volumetrische Wert wurde von Batemo während dieser Entladung erfasst. Vollständige Definition
Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, gravimetrische und volumetrische Wert wurde von Batemo während dieser Entladung erfasst. Vollständige Definition
Die ladungsgemittelte Spannung über dieselbe C/10-Entladung – die ausgetauschte Energie dividiert durch die ausgetauschte Ladung, keine einzelne aus einer Kurve entnommene Zahl. Es handelt sich um einen gemessenen Mittelwert, nicht um die auf einem Datenblatt angegebene Nennspannung. Vollständige Definition
In Batemo Insights
Die obige Tabelle zeigt Ihnen einen einzelnen Kapazitätswert. Unten sehen Sie, wie sich Sunpower INR21700-4000 unter Last verhält – gemessen auf unserem eigenen Prüfstand, über viele Betriebspunkte und mehrere Umgebungstemperaturen. Jede Zelle in der Bibliothek wird unter identischen Bedingungen gemessen, was einen echten Vergleich erst ermöglicht. Bei 1C – der einen Rate, die bei jeder Zelle gemessen wird – liegt die nutzbare Energie zwischen 87% und 99% dessen, was dieselbe Zelle bei C/10 liefert.
Alle drei Bereiche unten verwenden dieselben 12 gemessenen Betriebspunkte bei 25 °C Umgebungstemperatur.
Energie
12 Pkt. · 25 °C · lin
Das Diagramm zeigt, wie viel Energie die Zelle bei unterschiedlichen Leistungen abgeben kann.
nutzbare Energie / Wh
Entladeleistung / W
Thermisch
12 Pkt. · 25 °C · lin

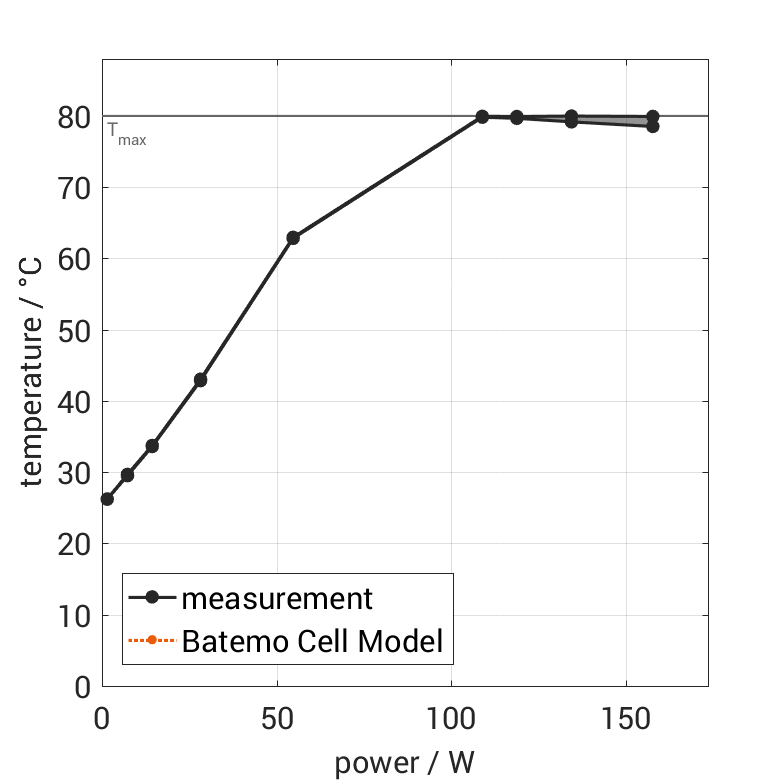

Je größer die thermischen Verluste, desto stärker erwärmt sich die Zelle, was zu einer höheren abgegebenen Leistung führt.
max. Oberflächentemperatur / °C
Entladeleistung / W
Laufzeit
12 Pkt. · 25 °C · log
Je mehr Leistung die Zelle liefert, desto kürzer kann sie diese aufrechterhalten.
Betriebsdauer bis Abschaltung / s (log)
Entladeleistung / W
Jede Zelle ist ein Kompromiss. Die eigenen Messdaten dieser Zelle weisen auf drei Herausforderungen hin, mit denen Sie konfrontiert sein werden. Jede zeigt den dahinterstehenden Wert und erklärt, wie Batemo Ihnen bei der Lösung hilft.
Zellauswahl
14,67Wh64W
und mehr verrät Ihnen ein Datenblatt nicht
Energie
drittes Viertel von 343 Zellen
Dauerleistung
drittes Viertel von 343 Zellen
die Herausforderung
Das Datenblatt gibt 4,00 Ah an. Doch wie viel liefert die Zelle in Ihrem System?
Energie und Leistung allein zu betrachten reicht nicht aus. Ihr Lastzyklus ist weder C/10 noch 1 C, und irgendwo dazwischen kann sich die Rangfolge zweier Zellen umkehren.
ZellauswahlSystemoptimierung
3,658V Mittelwert
diese Zelle bei C/10 – jeder Punkt ein Lastfall einer Beispielzelle
0
20
40
60
Ah/kg
C/10
1C
4C
8C
12C
Datenblatt
Abschlussspannung
Wärmegrenze
Gemessene Lastfälle · Beispielzelle
die Herausforderung
Mein Pack enthält mehrere Hundert davon. Die Entscheidung betrifft nicht mehr die Zelle allein – sie betrifft das Gesamtsystem.
Ein Ersatzschaltbildmodell, das an wenige Messpunkte angepasst wurde, reproduziert genau diese Punkte und weicht überall sonst ab – also genau dort, wo eine Systemstudie hinführt.
SystemoptimierungBMS-Entwicklung
0–31,7A0–100% SOCbis zu 80°C
ein BMS muss in jedem Bereich dieses Raums korrekt funktionieren
0
500
1000
W/kg
40 °C
25 °C
0 °C
−20 °C
heißester Punkt
gemessene Lastpunkte · Beispielzelle
die Herausforderung
Zwischen 18,8 A und 31,7 A muss meine Ladezustandsschätzung zuverlässig sein. Wo wird sie am ungenauesten?
Jeder Prozent Schätzfehler wird doppelt bezahlt: einmal als Reichweite, die niemand nutzt, einmal als Reserve, die niemand anfasst.
BMS-EntwicklungDiese drei sind die Herausforderungen, die die eigenen Kennwerte dieser Zelle aufwerfen. Welche davon für Ihr Produkt entscheidend ist, lässt sich nur anhand Ihres Lastprofils beantworten – und das ist die nächste Frage, nicht diese.
Jede Zelle in der Bibliothek wird vermessen, bevor daraus ein Modell erstellt wird. Die mittleren Genauigkeiten werden veröffentlicht, sobald der Batemo Cell Model abgeschlossen ist.
Jede Kurve wurde ab vollem Ladezustand in einer Klimakammer unter freier Konvektion aufgezeichnet. Das Modell basiert auf diesen Messungen.
Die nächsten Zellen nach gemessener spezifischer Energie und Leistung – den beiden Achsen der obigen Ragone-Darstellung. Nicht nach Chemie, und keine Empfehlung. Andere Kennwerte, wie etwa der Dauerstrom, können dennoch erheblich abweichen.
Die zwei nächstgelegenen Zellen in der Bibliothek
Gleicher Aufbau · 3,6% Abstand
Die Ringprozentsätze messen den Gesamtabstand – Energie und Leistung kombiniert. Die ×-Werte am gestrichelten Rahmen beziehen sich jeweils auf eine einzelne Achse: Ein Punkt auf dieser Kante hat das entsprechende Vielfache der spezifischen Energie bzw. Leistung dieser Zelle.
Ähnlichstes Verhalten · 2,2% Abstand
Ion, unser Batterieentscheidungsassistent, wird nach dem Launch auf dieser Seite verfügbar sein. Bis dahin gehen Ihre Anfragen direkt an die Ingenieure, die diese Zelle vermessen haben.
Einige Kennwerte sind auf dieser Seite aufgeführt. Insgesamt haben wir 196 gemessen.
