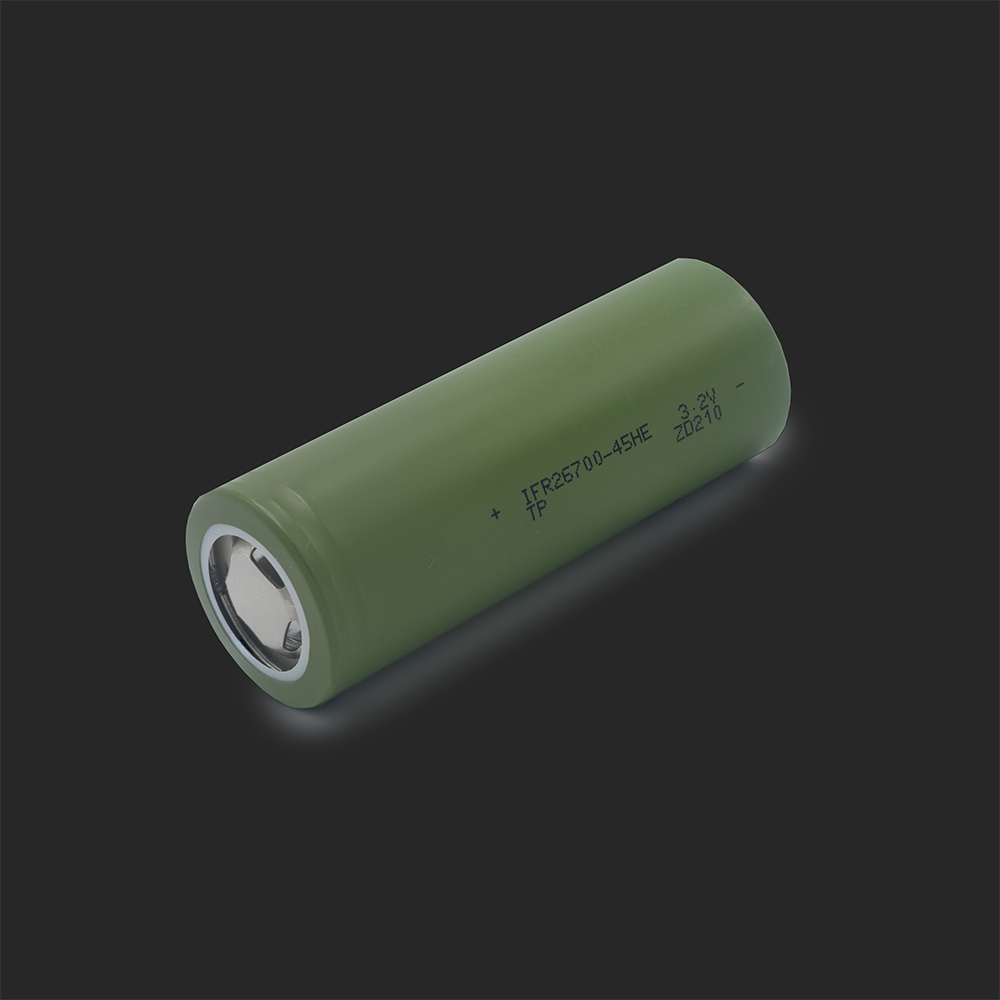

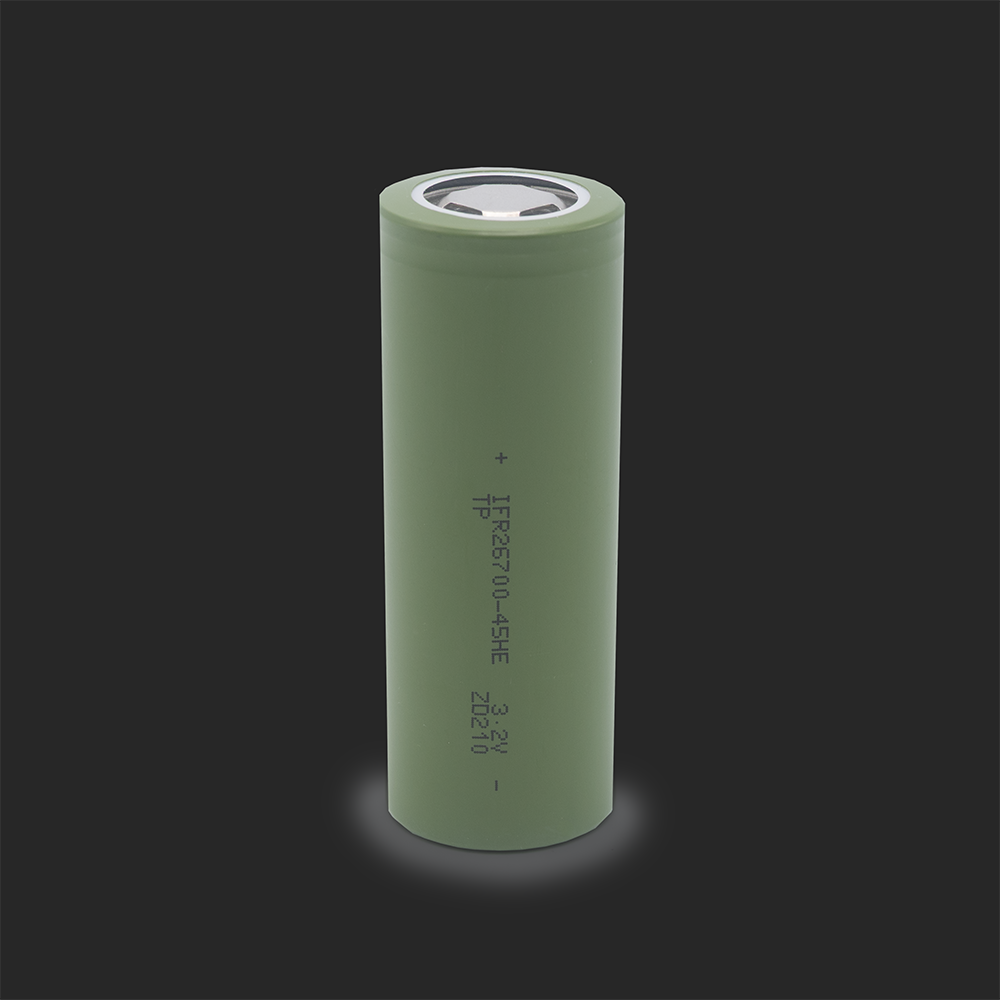

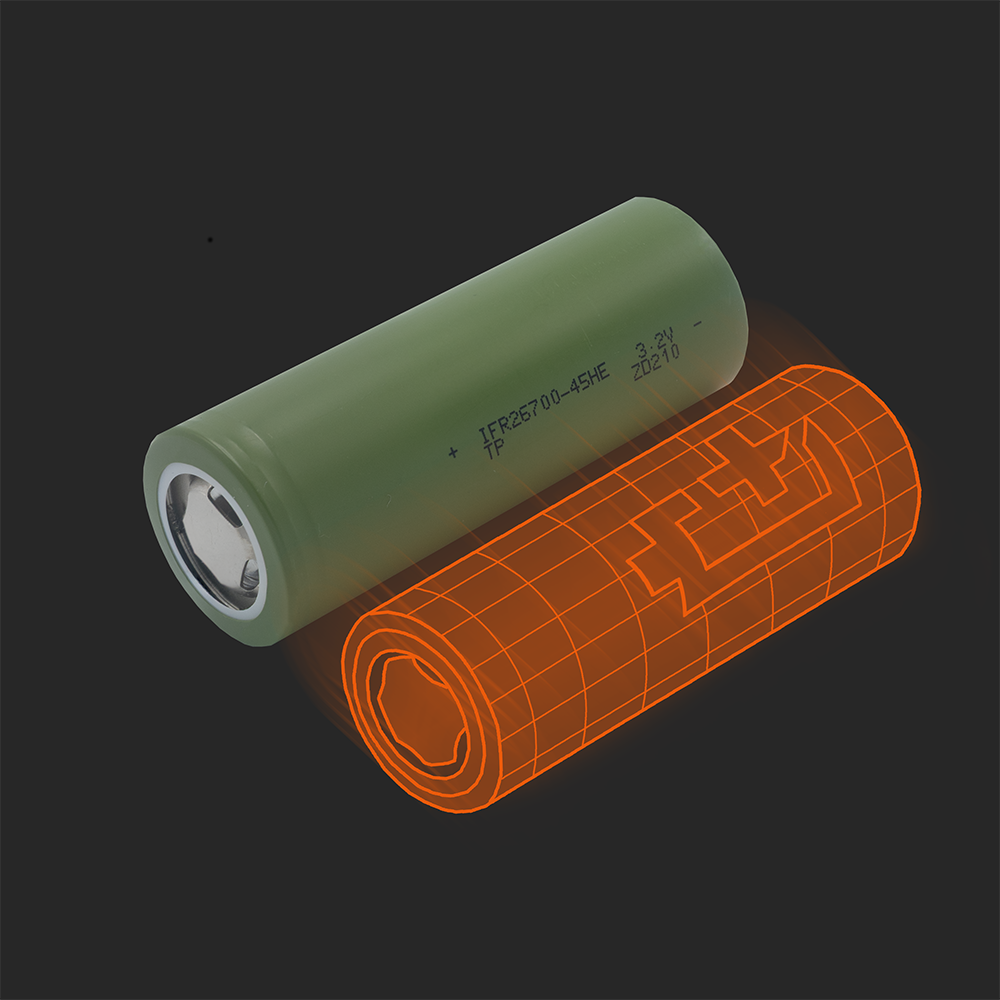

Gemessen bei Batemo: Die TENPOWER IFR26700-45HE liefert eine Energiedichte von 160 Wh/kg und hält in einer 26700-Zelle eine Dauerleistung von 34 W aufrecht.
Geöffnet, vermessen und modelliert bei Batemo in Karlsruhe, Deutschland · 196 gemessene Parameter pro Zelle · keine Datenblatt-Werte
diese Zelle349 weitere Musterzellen
ENERGIE
Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition
Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition
Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, in Wattstunden. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition
LEISTUNG
Die oben genannte Spitzen- oder Dauerleistung, geteilt durch die Masse oder das Volumen der Zelle. Kein Datenblattwert: Der zugrunde liegende Strom wurde auf Batemos eigenen Prüfständen gemessen. Vollständige Definition
Die oben genannte Spitzen- oder Dauerleistung, geteilt durch die Masse oder das Volumen der Zelle. Kein Datenblattwert: Der zugrunde liegende Strom wurde auf Batemos eigenen Prüfständen gemessen. Vollständige Definition
Die oben genannte Spitzen- oder Dauerleistung, geteilt durch die Masse oder das Volumen der Zelle. Kein Datenblattwert: Der zugrunde liegende Strom wurde auf Batemos eigenen Prüfständen gemessen. Vollständige Definition
Die oben genannte Spitzen- oder Dauerleistung, geteilt durch die Masse oder das Volumen der Zelle. Kein Datenblattwert: Der zugrunde liegende Strom wurde auf Batemos eigenen Prüfständen gemessen. Vollständige Definition
Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition
Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition
STROM
Der höchste konstante Entladestrom, den Batemo für die Zelle kurzzeitig gemessen hat, bevor dieselbe Abbruchbedingung von 2,5 V / 80 °C gilt. Vollständige Definition
Der höchste konstante Entladestrom, den Batemo als dauerhaft tragbar für die Zelle gemessen hat, bevor dieselbe Abbruchbedingung von 2.5 V / 80 °C gilt. Vollständige Definition
PHYSICAL
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland, gemessen, nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und ihrer volumetrischen Dichte abgeleitet, nicht mit einer Schieblehre gemessen. Vollständige Definition
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland, gemessen, nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und ihrer volumetrischen Dichte abgeleitet, nicht mit einer Schieblehre gemessen. Vollständige Definition
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland, gemessen, nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und ihrer volumetrischen Dichte abgeleitet, nicht mit einer Schieblehre gemessen. Vollständige Definition
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland, gemessen, nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und ihrer volumetrischen Dichte abgeleitet, nicht mit einer Schieblehre gemessen. Vollständige Definition
ZELLE
Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, der gravimetrische und der volumetrische Wert wurden von Batemo während dieser Entladung erfasst. Vollständige Definition
Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, der gravimetrische und der volumetrische Wert wurden von Batemo während dieser Entladung erfasst. Vollständige Definition
Die ladungsgemittelte Spannung über dieselbe C/10-Entladung: die ausgetauschte Energie geteilt durch die ausgetauschte Ladung, keine einzelne Zahl, die aus einer Kurve herausgegriffen wird. Es ist ein gemessener Mittelwert, nicht die Nennspannung, die auf einem Datenblatt steht. Vollständige Definition
In Batemo Insights
Die Tabelle oben nennt Ihnen eine Kapazitätszahl. Darunter steht, was TENPOWER IFR26700-45HE unter Last leistet, gemessen auf unserem eigenen Prüfstand, über viele Betriebspunkte und mehrere Umgebungstemperaturen. Jede Zelle der Bibliothek wird unter identischen Bedingungen vermessen, und erst das macht sie überhaupt vergleichbar. Bei 1C (der einen Rate, die an jeder Zelle gemessen wird) beträgt die nutzbare Energie 87 % bis 99 % dessen, was dieselbe Zelle bei C/10 liefert.
Alle drei Bereiche unten verwenden dieselben 12 gemessenen Betriebspunkte bei 25 °C Umgebungstemperatur.

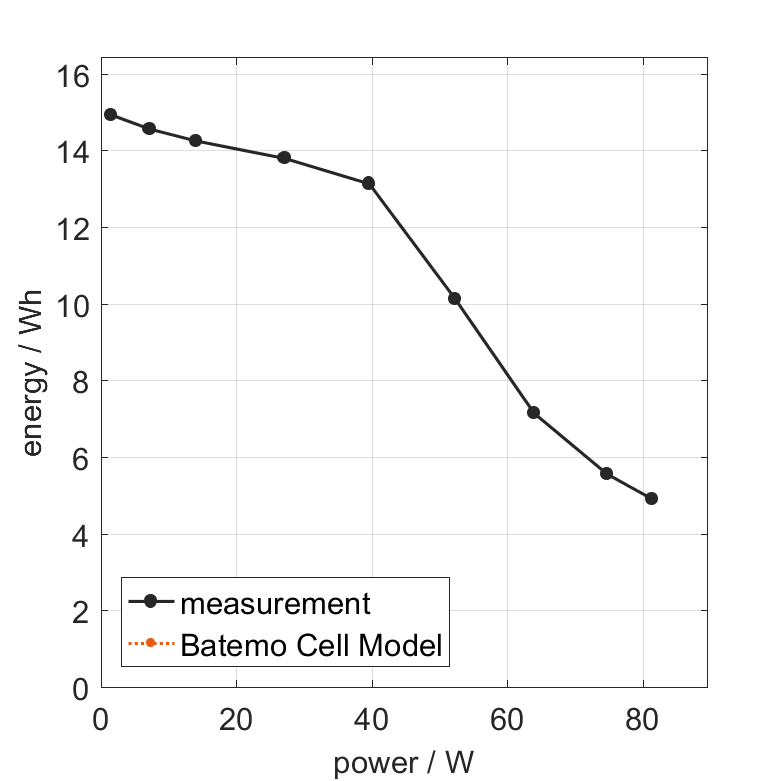

Energie
12 Pkt. · 25 °C · lin
Das Diagramm zeigt, wie viel Energie die Zelle bei unterschiedlichen Leistungen abgeben kann.
nutzbare Energie / Wh
Entladeleistung / W
thermisch
12 Pkt. · 25 °C · lin

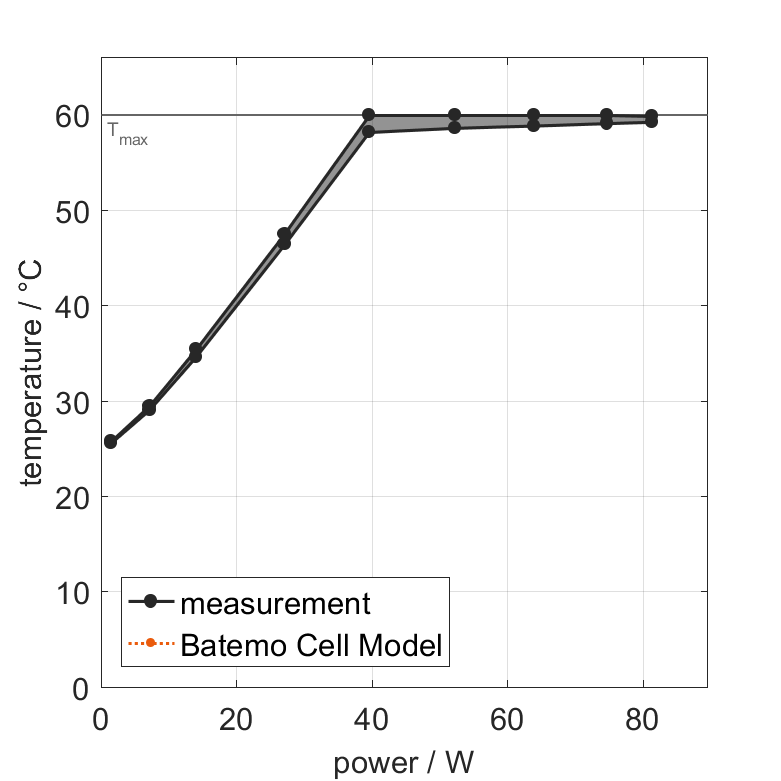

Je größer die thermischen Verluste, desto stärker erwärmt sich die Zelle, was zu einer höheren abgegebenen Leistung führt.
max. Oberflächentemperatur / °C
Entladeleistung / W

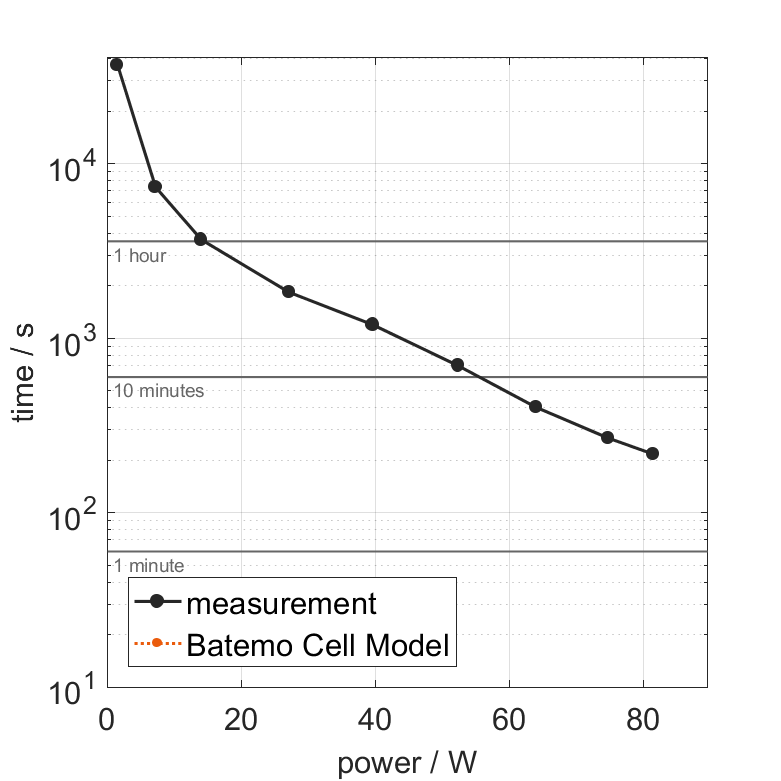

Laufzeit
12 Pkt. · 25 °C · log
Je mehr Leistung die Zelle liefert, desto kürzer kann sie diese aufrechterhalten.
Betriebsdauer bis Abschaltung / s (log)
Entladeleistung / W
Jede Zelle ist ein Kompromiss. Die eigenen Messdaten dieser Zelle weisen auf drei Herausforderungen hin, mit denen Sie konfrontiert sein werden. Jede zeigt den dahinterstehenden Wert und erklärt, wie Batemo Ihnen bei der Lösung hilft.
Zellauswahl
14,92Wh34W
und mehr verrät Ihnen ein Datenblatt nicht
Energie
drittes Viertel von 350 Zellen
Dauerleistung
zweites Viertel von 350 Zellen
die Herausforderung
Das Datenblatt gibt 4,50 Ah an. Doch wie viel liefert die Zelle in Ihrem System?
Energie und Leistung allein zu betrachten reicht nicht aus. Ihr Lastzyklus ist weder C/10 noch 1 C, und irgendwo dazwischen kann sich die Rangfolge zweier Zellen umkehren.
ZellauswahlSystemoptimierung
3,239V Mittelwert
diese Zelle bei C/10, jeder Punkt ein Lastfall einer Beispielzelle
0
20
40
60
Ah/kg
C/10
1C
4C
8C
12C
Datenblatt
Abschaltspannung
Wärmegrenze
Gemessene Lastfälle · Beispielzelle
die Herausforderung
Mein Pack besteht aus mehreren hundert davon. Die Entscheidung betrifft nicht mehr die Zelle. Sie betrifft das System.
Ein Ersatzschaltbild, das an eine Handvoll Messungen angepasst wurde, gibt genau diese Punkte wieder und weicht überall sonst ab, also genau dort, wo eine Systemstudie hinführt.
SystemoptimierungBMS-Entwicklung
0–25,9A0–100% SOCbis zu 60°C
ein BMS muss in jedem Bereich dieses Raums korrekt funktionieren
0
500
1000
W/kg
40 °C
25 °C
0 °C
−20 °C
heißester Punkt
gemessene Lastpunkte · Beispielzelle
die Herausforderung
Zwischen 11,3 A und 25,9 A muss meine Ladezustandsschätzung zuverlässig sein. Wo wird sie am ungenauesten?
Jedes Prozent Schätzfehler wird doppelt bezahlt: einmal als Reichweite, die niemand nutzt, einmal als Reserve, die niemand anfasst.
BMS-EntwicklungDies sind die drei Herausforderungen, die sich aus den Zahlen dieser Zelle ergeben. Welche davon über Ihr Produkt entscheidet, kann nur Ihr Lastprofil sagen, und das ist die nächste Frage, nicht diese.

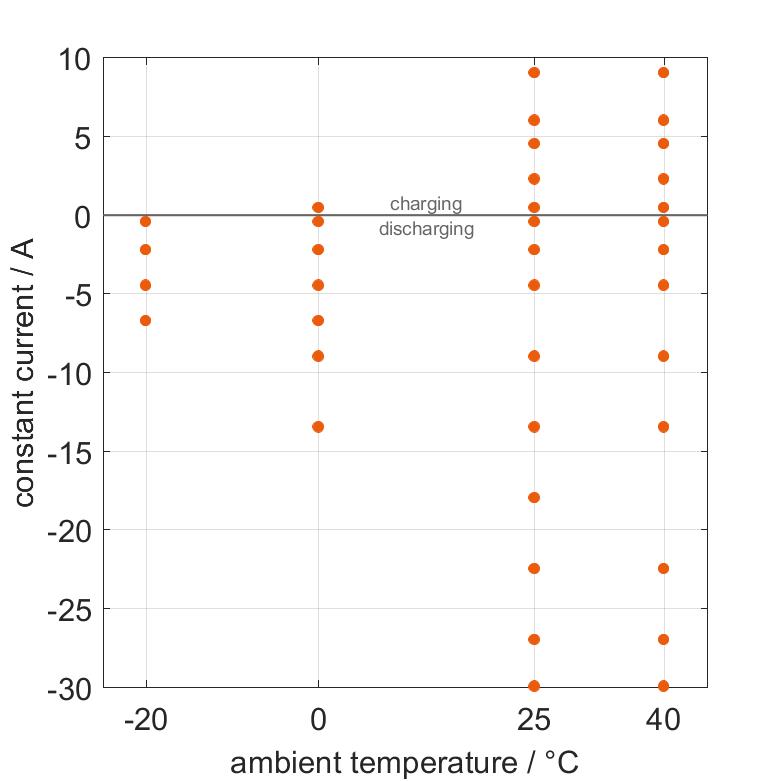

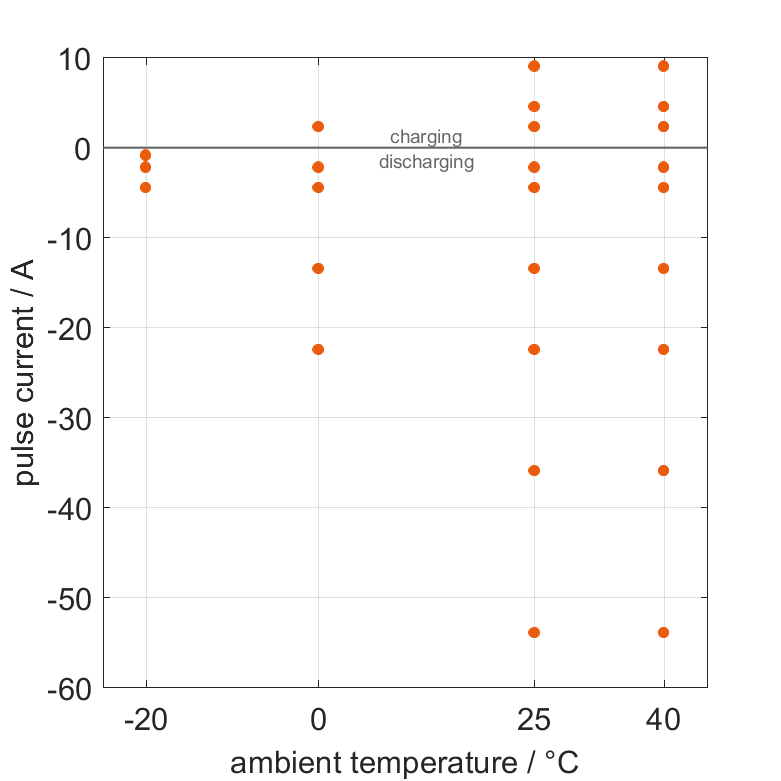

Jede Zelle in der Bibliothek wird vermessen, bevor daraus ein Modell erstellt wird. Die mittleren Genauigkeiten werden veröffentlicht, sobald das Batemo Cell Model abgeschlossen ist.

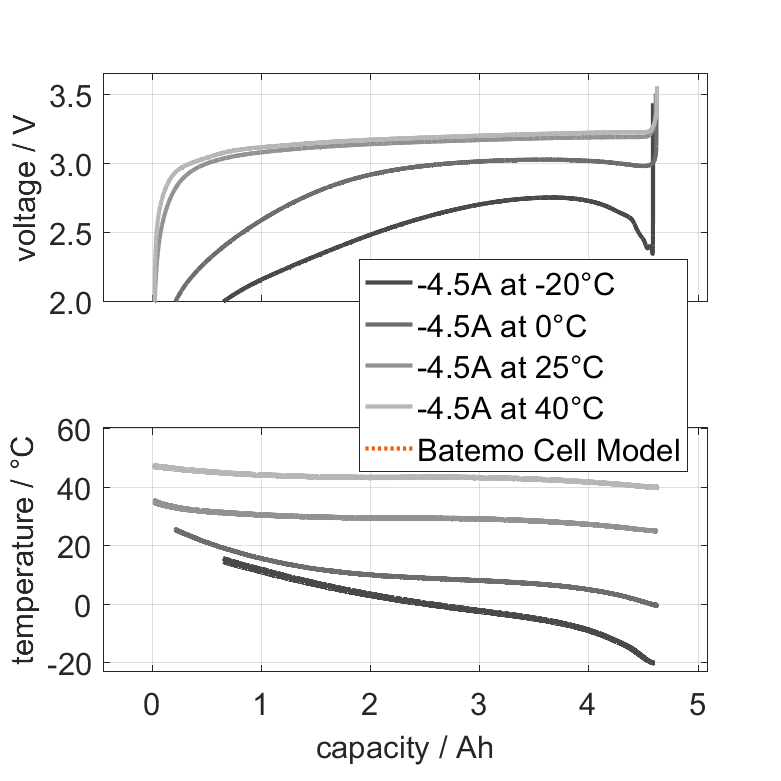

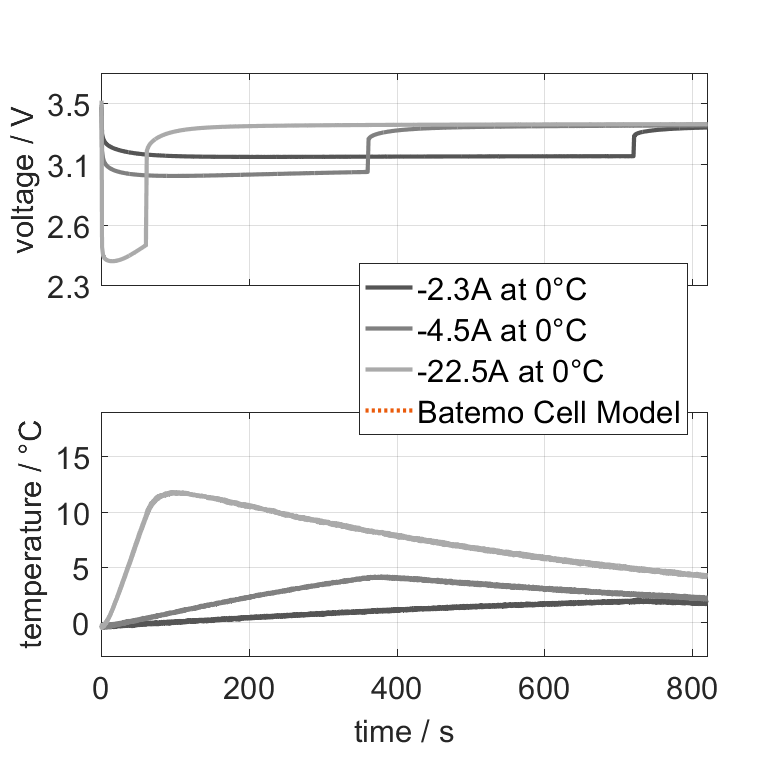

Jede Kurve wurde ab vollem Ladezustand in einer Klimakammer unter freier Konvektion aufgezeichnet. Das Modell basiert auf diesen Messungen.
Am nächsten nach gemessener spezifischer Energie und Leistung, den beiden Achsen der Ragone-Karte oben. Nicht nach Chemie, und keine Empfehlung. Andere Werte, etwa der Dauerstrom, können sich dennoch stark unterscheiden.
Die zwei nächstgelegenen Zellen in der Bibliothek
Ebenfalls ähnlich · 14% Abstand
Die Prozentwerte am Ring messen die Gesamtdistanz, aus Energie und Leistung kombiniert. Die ×-Zahlen am gestrichelten Kasten messen nur eine Achse: Ein Punkt auf diesem Rand liegt beim angegebenen Vielfachen der eigenen spezifischen Energie oder Leistung dieser Zelle.
Gleicher Aufbau · 10% Abstand
Ion, unser Batterieentscheidungsassistent, wird nach dem Launch auf dieser Seite verfügbar sein. Bis dahin gehen Ihre Anfragen direkt an die Ingenieure, die diese Zelle vermessen haben.
Einige Kennwerte sind auf dieser Seite aufgeführt. Insgesamt haben wir 196 gemessen.
