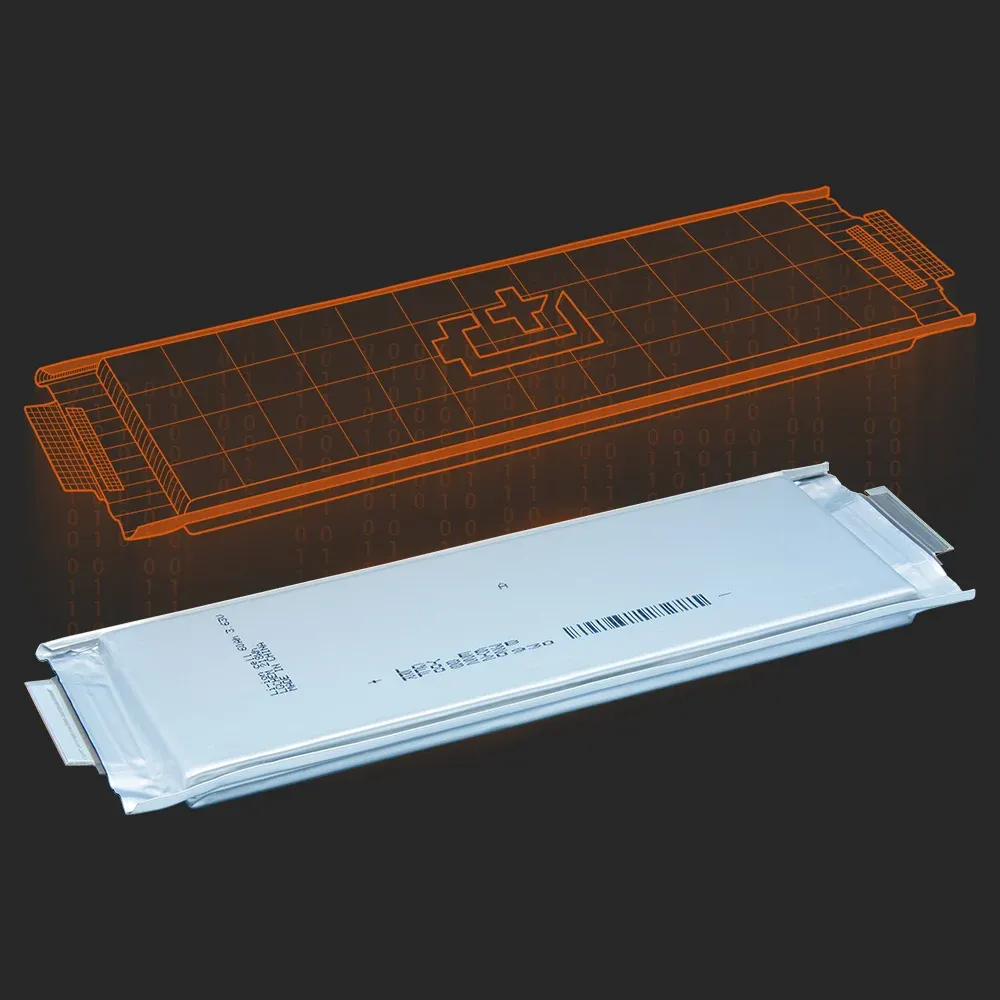

LG ChemE63B

Name: LG Chem E63B — gemessene Zellendaten
Creator: Batemo

Gemessen bei Batemo: Die LG Chem E63B liefert eine Energiedichte von 254 Wh/kg und hält in einer Pouch-Zelle eine kontinuierliche Leistung von 248 W aufrecht.

Geöffnet, vermessen und modelliert bei Batemo in Karlsruhe, Deutschland · 196 gemessene Parameter pro Zelle · keine Datenblatt-Werte

Verfügbar alsModel Report Data

Was benötigen SIE für diese Zelle?Mit ähnlichen Zellen vergleichen

Abmessungen: 310 x 114 x 15mm
Masse: 887,8 g
Kapazität, gemessen: 61,08 Ah
Mittlere Spannung (C/10): 3,69 V
Gravimetrische Energie: 254 Wh/kg
Volumetrische Energie: 598 Wh/L
Gravimetrische Leistung, Spitzenwert: 938 W/kg
Volumetrische Leistung, Spitzenwert: 2.210 W/L
Innenwiderstand: Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights
Streuung innerhalb einer vermessenen Charge: Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights

LG Chem E63B

254 Wh/kg · 938 W/kg

diese Zelle342 weitere Mustersellen

Alle 17 gemessenen Werte anzeigen – und 3 weitere hinter dem Schloss

ENERGIE

Gravimetrische Energie (C/10) ? Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition: 254Wh/kg
Volumetrische Energie (C/10) ? Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition: 598Wh/L
Absolute Energie (C/10) ? Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, in Wattstunden. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition: 225,18Wh

LEISTUNG

Gravimetrische Leistung, Spitzenwert ? Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition: 938W/kg
Gravimetrische Leistung, kontinuierlich ? Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition: 280W/kg
Volumetrische Leistung, Spitzenwert ? Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition: 2.210W/L
Volumetrische Leistung, Dauerbetrieb ? Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition: 659W/L
Absolute Leistung, Spitzenwert ? Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition: 832,6W
Absolute Leistung, Dauerbetrieb ? Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition: 248,2W

STROM

Absoluter Strom, Spitze ? Der höchste konstante Entladestrom, den Batemo für die Zelle kurzzeitig gemessen hat, bevor dieselbe Abbruchbedingung von 2,5 V / 80 °C gilt. Vollständige Definition: 236,7A
Absoluter Strom, Dauerbetrieb ? Der höchste konstante Entladestrom, den Batemo als dauerhaft tragbar für die Zelle gemessen hat, bevor dieselbe Abbruchbedingung von 2.5 V / 80 °C gilt. Vollständige Definition: 70,7A

PHYSICAL

Abmessungen ? An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition: 310 x 114 x 15mm
Masse ? An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition: 887,8g
Volumen ? An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition: 376,8cm³
Format ? An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition: Pouch

ZELLE

Absolute Kapazität, nominal ? Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, gravimetrische und volumetrische Wert wurde von Batemo während dieser Entladung erfasst. Vollständige Definition: 60,00Ah
Absolute Kapazität, gemessen (C/10) ? Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, gravimetrische und volumetrische Wert wurde von Batemo während dieser Entladung erfasst. Vollständige Definition: 61,08Ah
Mittlere Spannung (C/10) ? Die ladungsgemittelte Spannung über dieselbe C/10-Entladung – die ausgetauschte Energie dividiert durch die ausgetauschte Ladung, keine einzelne aus einer Kurve entnommene Zahl. Es handelt sich um einen gemessenen Mittelwert, nicht um die auf einem Datenblatt angegebene Nennspannung. Vollständige Definition: 3,69V

In Batemo Insights

Impedanzspektrum (EIS): Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights
Was, wenn ich die Zelle selbst verändere?: Lösungen
Wärmeentwicklung und thermische Eigenschaften: Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights
Wie schnell darf diese Zelle geladen werden?: Lösungen
Kapazitätsverlust nach der Formation: Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights

Was diese Zelle unter tatsächlicher Last leistet.

Die obige Tabelle zeigt Ihnen einen einzelnen Kapazitätswert. Unten sehen Sie, wie sich LG Chem E63B unter Last verhält – gemessen auf unserem eigenen Prüfstand, über viele Betriebspunkte und mehrere Umgebungstemperaturen. Jede Zelle in der Bibliothek wird unter identischen Bedingungen gemessen, was einen echten Vergleich erst ermöglicht. Bei 1C – der einen Rate, die bei jeder Zelle gemessen wird – liegt die nutzbare Energie zwischen 87% und 99% dessen, was dieselbe Zelle bei C/10 liefert.

Alle drei Bereiche unten verwenden dieselben 9 gemessenen Betriebspunkte bei 25 °C Umgebungstemperatur.

Energie

9 Pkt. · 25 °C · lin

Wie viel Energie kann sie liefern?

Das Diagramm zeigt, wie viel Energie die Zelle bei unterschiedlichen Leistungen abgeben kann.

nutzbare Energie / Wh

Entladeleistung / W

Bei 25 °C Umgebungstemperatur liefert LG Chem E63B 33,6 Wh bei 739 W – gegenüber 225,2 Wh bei C/10 (22 W).

Thermisch

9 Pkt. · 25 °C · lin

Wie heiß wird sie?

Je größer die thermischen Verluste, desto stärker erwärmt sich die Zelle, was zu einer höheren abgegebenen Leistung führt.

max. Oberflächentemperatur / °C

Entladeleistung / W

Bei 25 °C Umgebungstemperatur erreicht die Oberfläche von LG Chem E63B 36,7 °C bei 739 W – gegenüber 26,5 °C bei C/10 (22 W).

Laufzeit

9 Pkt. · 25 °C · log

Wie lange kann sie die Leistung liefern?

Je mehr Leistung die Zelle liefert, desto kürzer kann sie diese aufrechterhalten.

Betriebsdauer bis Abschaltung / s (log)

Entladeleistung / W

Bei 25 °C Umgebungstemperatur läuft LG Chem E63B 3 min bei 739 W — gegenüber 10 h 11 min bei C/10 (22 W).

Die 3 größten Herausforderungen, die Sie mit dieser Zelle haben.

Jede Zelle ist ein Kompromiss. Die eigenen Messdaten dieser Zelle weisen auf drei Herausforderungen hin, mit denen Sie konfrontiert sein werden. Jede zeigt den dahinterstehenden Wert und erklärt, wie Batemo Ihnen bei der Lösung hilft.

BMS-Entwicklung

Schätzung des Ladezustands

0–236,7A0–100% SOCbis zu 60°C

ein BMS muss in jedem Bereich dieses Raums korrekt funktionieren

500

1000

W/kg

40 °C

25 °C

0 °C

−20 °C

heißester Punkt

gemessene Lastpunkte · Beispielzelle

die Herausforderung

Eine Zelle mit 61,08 Ah lässt viel Spielraum für Fehler. Wie groß ist der Fehler in meinem Ladezustand?

Jeder Prozent Schätzfehler wird doppelt bezahlt: einmal als Reichweite, die niemand nutzt, einmal als Reserve, die niemand anfasst.

BMS-Entwicklung

Schnellladen

Von 100 % zu 68% SOC in fünf Minuten

Entladung mit gemessenem Spitzenstrom – die Ladeprofile oben sind schematisch

↑ Ladestrom

CC-CV · gestuft · konstante Leistung · Boost

Zeit →

die Herausforderung

236,7 A Spitzenstrom aus einer einzelnen Zelle. Auf der Ladeseite gilt eine andere Grenze – wie lässt sie sich schnellladen?

CC-CV, gestuft, Konstantleistung, Boost: Jedes Profil tauscht Zeit gegen Grenzen innerhalb der Zelle, die sich gegenseitig beeinflussen. Welches für diese Zelle am schnellsten ist, steht in keinem Datenblatt.

Schnellladen

Lebensdauer

Lebensdauer verlängern

61,08Ah

bei C/10 gemessen – alle schematischen Kurven oben beginnen hier

Ihr End-of-Life

Zyklen →

die Herausforderung

Diese Kapazität beschreibt die Zelle zu Beginn ihrer Lebensdauer. Wie verändert sie sich unter verschiedenen Betriebsbedingungen?

Ein Zyklentest zeigt, was unter genau diesen Testbedingungen passiert ist. Er zeigt nicht, welcher Mechanismus die Kapazität abgebaut hat, und er zeigt nicht, was geändert werden sollte.

Lebensdauer

Diese drei sind die Herausforderungen, die die eigenen Kennwerte dieser Zelle aufwerfen. Welche davon für Ihr Produkt entscheidend ist, lässt sich nur anhand Ihres Lastprofils beantworten – und das ist die nächste Frage, nicht diese.

Was das Modell der LG Chem E63B beantwortet, das die Messung nicht kann.

Batemo hat aus den obigen Messungen ein physikalisch basiertes Modell der LG Chem E63B erstellt und es anschließend anhand eines vollständigen Satzes von Validierungsexperimenten überprüft – Entladung, Ladung, Pulse und Profile. Über alle Experimente hinweg weicht das Modell von der Messung um 0,031 V in der Spannung und 0,5 K in der Oberflächentemperatur ab, jeweils als quadratischer Mittelwert. Dies sind Abweichungen, die Batemo gemessen hat, keine Toleranz, die Batemo zusichert.

“Wenn Sie uns ein genaueres Batteriezellmodell nachweisen können, erstatten wir Ihnen den Kaufpreis.”

BatemoFür jedes der 198 Batemo Zellmodelle in der Bibliothek

Spannung: 0,031V; 1,0 % des gemessenen Bereichs
Temperatur: 0,5K; 0,7 % des gemessenen Bereichs
Leistung: 2,33W; 0,9 % des gemessenen Bereichs
Energie: 2,910Wh; 2,6 % des gemessenen Bereichs

Mehr zum Batemo Cell Model ›

Jeder Wert ist der quadratische Mittelwert der Abweichung zwischen Messung und Simulation über den vollständigen Satz an Validierungsexperimenten für diese Zelle – Entladung, Ladung, Pulse und Profile. Ein Viertel dieser Experimente ist nur der prüfenden Partei bekannt und nicht Batemo. Modellreferenz B0032.

Wie diese Zelle im Einsatz verwendet wird.

Die nächsten Zellen nach gemessener spezifischer Energie und Leistung – den beiden Achsen der obigen Ragone-Darstellung. Nicht nach Chemie, und keine Empfehlung. Andere Kennwerte, wie etwa der Dauerstrom, können dennoch erheblich abweichen.

Die zwei nächstgelegenen Zellen in der Bibliothek

Gleicher Aufbau · 15% Abstand

SKI Kia Niro

Pouch

Gravimetrische Energie257 Wh/kg+1,2%
Gravimetrische Leistung, Spitzenwert1.076 W/kg+14,8%
Absoluter Strom, Dauerbetrieb120,2 A+70,1%
Masse899 g+1,3%

Zellseite öffnen

Die Ringprozentsätze messen den Gesamtabstand – Energie und Leistung kombiniert. Die ×-Werte am gestrichelten Rahmen beziehen sich jeweils auf eine einzelne Achse: Ein Punkt auf dieser Kante hat das entsprechende Vielfache der spezifischen Energie bzw. Leistung dieser Zelle.

Diese Zelle
Andere Zellen, gleiche Bauform, im Fenster

Ähnlichstes Verhalten · 4,2% Abstand

CALB L221N113

prismatisch

Gravimetrische Energie248 Wh/kg-2,4%
Gravimetrische Leistung, Spitzenwert969 W/kg+3,4%
Absoluter Strom, Dauerbetrieb183,7 A+160,0%
Masse1.792 g+101,8%

Zellseite öffnen
