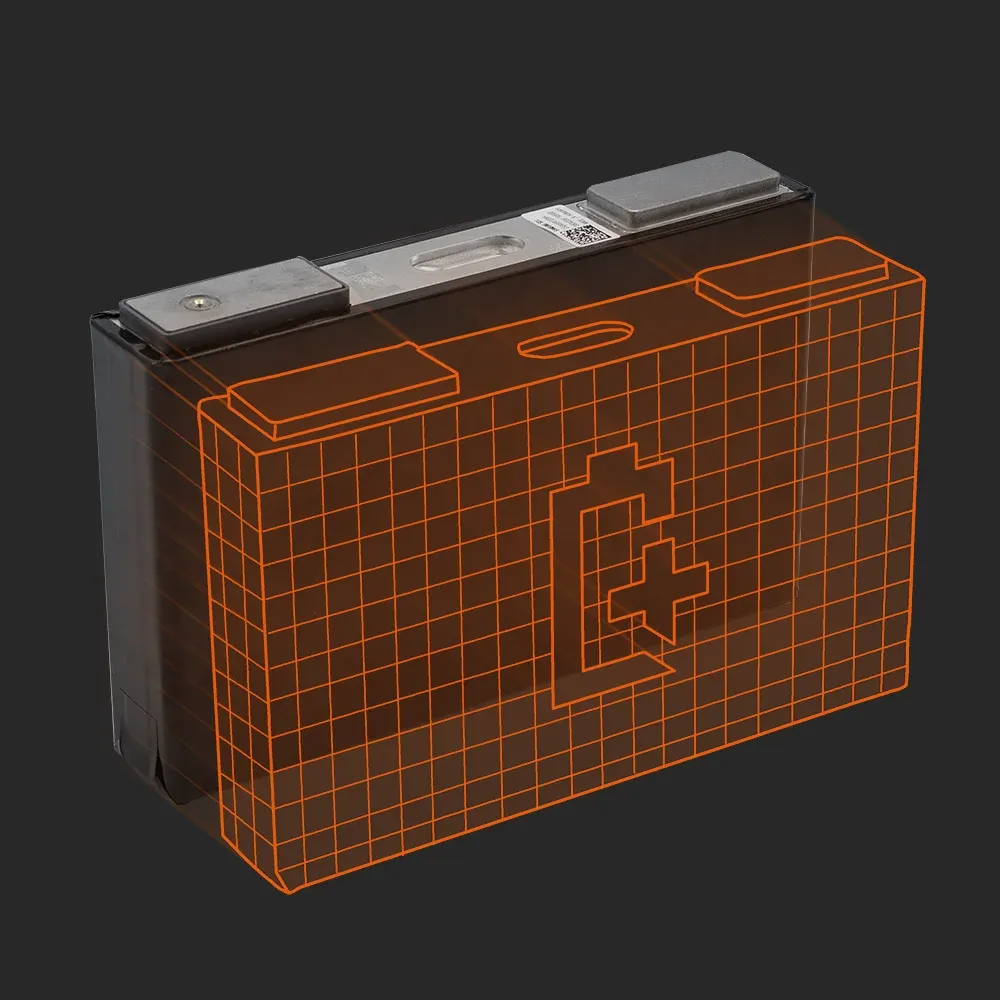

Samsung SDICS0495RT001A

Name: Samsung SDI CS0495RT001A — gemessene Zellendaten
Creator: Batemo

Gemessen bei Batemo: Die Samsung SDI CS0495RT001A liefert eine Energiedichte von 208 Wh/kg und hält in einer prismatisch-Zelle eine kontinuierliche Leistung von 490 W aufrecht.

Geöffnet, vermessen und modelliert bei Batemo in Karlsruhe, Deutschland · 196 gemessene Parameter pro Zelle · keine Datenblatt-Werte

Verfügbar alsModel Report Data

Was benötigen SIE für diese Zelle?Mit ähnlichen Zellen vergleichen

Abmessungen: 148,2 x 91,3 x 27mm
Masse: 866,5 g
Kapazität, gemessen: 48,87 Ah
Mittlere Spannung (C/10): 3,69 V
Gravimetrische Energie: 208 Wh/kg
Volumetrische Energie: 488 Wh/L
Gravimetrische Leistung, Spitzenwert: 1.063 W/kg
Volumetrische Leistung, Spitzenwert: 2.493 W/L
Innenwiderstand: Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights
Streuung innerhalb einer vermessenen Charge: Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights

Samsung SDI CS0495RT001A

208 Wh/kg · 1.063 W/kg

diese Zelle342 weitere Mustersellen

Alle 17 gemessenen Werte anzeigen – und 3 weitere hinter dem Schloss

ENERGIE

Gravimetrische Energie (C/10) ? Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition: 208Wh/kg
Volumetrische Energie (C/10) ? Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition: 488Wh/L
Absolute Energie (C/10) ? Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, in Wattstunden. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition: 180,23Wh

LEISTUNG

Gravimetrische Leistung, Spitzenwert ? Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition: 1.063W/kg
Gravimetrische Leistung, kontinuierlich ? Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition: 565W/kg
Volumetrische Leistung, Spitzenwert ? Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition: 2.493W/L
Volumetrische Leistung, Dauerbetrieb ? Die oben angegebene Spitzen- oder Dauerleistung, dividiert durch die Masse oder das Volumen der Zelle. Keine Datenblattwertung – der zugrunde liegende Strom wurde auf den eigenen Prüfständen von Batemo gemessen. Vollständige Definition: 1.326W/L
Absolute Leistung, Spitzenwert ? Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition: 921,1W
Absolute Leistung, Dauerbetrieb ? Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition: 489,8W

STROM

Absoluter Strom, Spitze ? Der höchste konstante Entladestrom, den Batemo für die Zelle kurzzeitig gemessen hat, bevor dieselbe Abbruchbedingung von 2,5 V / 80 °C gilt. Vollständige Definition: 270,3A
Absoluter Strom, Dauerbetrieb ? Der höchste konstante Entladestrom, den Batemo als dauerhaft tragbar für die Zelle gemessen hat, bevor dieselbe Abbruchbedingung von 2.5 V / 80 °C gilt. Vollständige Definition: 140,9A

PHYSICAL

Abmessungen ? An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition: 148,2 x 91,3 x 27mm
Masse ? An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition: 866,5g
Volumen ? An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition: 369,5cm³
Format ? An der physischen Zelle bei Batemo in Karlsruhe, Deutschland gemessen – nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und deren volumetrischer Dichte abgeleitet, nicht mit einem Messschieber gemessen. Vollständige Definition: prismatisch

ZELLE

Absolute Kapazität, nominal ? Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, gravimetrische und volumetrische Wert wurde von Batemo während dieser Entladung erfasst. Vollständige Definition: 49,50Ah
Absolute Kapazität, gemessen (C/10) ? Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, gravimetrische und volumetrische Wert wurde von Batemo während dieser Entladung erfasst. Vollständige Definition: 48,87Ah
Mittlere Spannung (C/10) ? Die ladungsgemittelte Spannung über dieselbe C/10-Entladung – die ausgetauschte Energie dividiert durch die ausgetauschte Ladung, keine einzelne aus einer Kurve entnommene Zahl. Es handelt sich um einen gemessenen Mittelwert, nicht um die auf einem Datenblatt angegebene Nennspannung. Vollständige Definition: 3,69V

In Batemo Insights

Impedanzspektrum (EIS): Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights
Was, wenn ich die Zelle selbst verändere?: Lösungen
Wärmeentwicklung und thermische Eigenschaften: Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights
Wie schnell darf diese Zelle geladen werden?: Lösungen
Kapazitätsverlust nach der Formation: Nur Insights — gemessen bei Batemo, verfügbar in Batemo Insights

Was diese Zelle unter tatsächlicher Last leistet.

Die obige Tabelle zeigt Ihnen einen einzelnen Kapazitätswert. Unten sehen Sie, wie sich Samsung SDI CS0495RT001A unter Last verhält – gemessen auf unserem eigenen Prüfstand, über viele Betriebspunkte und mehrere Umgebungstemperaturen. Jede Zelle in der Bibliothek wird unter identischen Bedingungen gemessen, was einen echten Vergleich erst ermöglicht. Bei 1C – der einen Rate, die bei jeder Zelle gemessen wird – liegt die nutzbare Energie zwischen 87% und 99% dessen, was dieselbe Zelle bei C/10 liefert.

Alle drei Bereiche unten verwenden dieselben 14 gemessenen Betriebspunkte bei 25 °C Umgebungstemperatur.

Energie

14 Pkt. · 25 °C · lin

Wie viel Energie kann sie liefern?

Das Diagramm zeigt, wie viel Energie die Zelle bei unterschiedlichen Leistungen abgeben kann.

nutzbare Energie / Wh

Entladeleistung / W

Bei 25 °C Umgebungstemperatur liefert Samsung SDI CS0495RT001A 75,8 Wh bei 927 W – gegenüber 180,2 Wh bei C/10 (18 W).

Thermisch

14 Pkt. · 25 °C · lin

Wie heiß wird sie?

Je größer die thermischen Verluste, desto stärker erwärmt sich die Zelle, was zu einer höheren abgegebenen Leistung führt.

max. Oberflächentemperatur / °C

Entladeleistung / W

Bei 25 °C Umgebungstemperatur erreicht die Oberfläche von Samsung SDI CS0495RT001A 53,4 °C bei 927 W – gegenüber 26,4 °C bei C/10 (18 W).

Laufzeit

14 Pkt. · 25 °C · log

Wie lange kann sie die Leistung liefern?

Je mehr Leistung die Zelle liefert, desto kürzer kann sie diese aufrechterhalten.

Betriebsdauer bis Abschaltung / s (log)

Entladeleistung / W

Bei 25 °C Umgebungstemperatur läuft Samsung SDI CS0495RT001A 5 min bei 927 W — gegenüber 9 h 52 min bei C/10 (18 W).

Die 3 größten Herausforderungen, die Sie mit dieser Zelle haben.

Jede Zelle ist ein Kompromiss. Die eigenen Messdaten dieser Zelle weisen auf drei Herausforderungen hin, mit denen Sie konfrontiert sein werden. Jede zeigt den dahinterstehenden Wert und erklärt, wie Batemo Ihnen bei der Lösung hilft.

BMS-Entwicklung

Schätzung des Ladezustands

0–270,3A0–100% SOCbis zu 60°C

ein BMS muss in jedem Bereich dieses Raums korrekt funktionieren

500

1000

W/kg

40 °C

25 °C

0 °C

−20 °C

heißester Punkt

gemessene Lastpunkte · Beispielzelle

die Herausforderung

48,87 Ah in einer einzigen Zelle, ohne direkten Sensor für den Ladezustand. Wie viel Spielraum kostet mich die Schätzung?

Jeder Prozent Schätzfehler wird doppelt bezahlt: einmal als Reichweite, die niemand nutzt, einmal als Reserve, die niemand anfasst.

BMS-Entwicklung

Thermische Analyse

Wärmeabfuhr

über 92mW/cm²

Wärme bei typischem Betrieb – insgesamt 37 W

Wärmeabgabe

400 cm² Oberfläche

die Herausforderung

Ich muss eine Zelle kühlen, die 490 W über 400 cm² ihrer eigenen Oberfläche abführt. Ist die Kühlfläche die Größe, auf die ich mein Design auslegen sollte?

Eine Oberflächentemperatur ist nicht die entscheidende Temperatur. Was kein Sensor an einer fertigen Zelle zeigen kann, ist die Temperatur in ihrem Inneren – und der Unterschied zwischen beiden wächst genau dort, wo er entscheidend ist.

Thermische Analyse

Lebensdauer

Lebensdauer verlängern

48,87Ah

bei C/10 gemessen – alle schematischen Kurven oben beginnen hier

Ihr End-of-Life

Zyklen →

die Herausforderung

Diese Kapazität beschreibt die Zelle zu Beginn ihrer Lebensdauer. Wie verändert sie sich unter verschiedenen Betriebsbedingungen?

Ein Zyklentest zeigt, was unter genau diesen Testbedingungen passiert ist. Er zeigt nicht, welcher Mechanismus die Kapazität abgebaut hat, und er zeigt nicht, was geändert werden sollte.

Lebensdauer

Diese drei sind die Herausforderungen, die die eigenen Kennwerte dieser Zelle aufwerfen. Welche davon für Ihr Produkt entscheidend ist, lässt sich nur anhand Ihres Lastprofils beantworten – und das ist die nächste Frage, nicht diese.

Was das Modell der Samsung SDI CS0495RT001A beantwortet, das die Messung nicht kann.

Batemo hat aus den obigen Messungen ein physikalisch basiertes Modell der Samsung SDI CS0495RT001A erstellt und es anschließend anhand eines vollständigen Satzes von Validierungsexperimenten überprüft – Entladung, Ladung, Pulse und Profile. Über alle Experimente hinweg weicht das Modell von der Messung um 0,018 V in der Spannung und 0,7 K in der Oberflächentemperatur ab, jeweils als quadratischer Mittelwert. Dies sind Abweichungen, die Batemo gemessen hat, keine Toleranz, die Batemo zusichert.

“Wenn Sie uns ein genaueres Batteriezellmodell nachweisen können, erstatten wir Ihnen den Kaufpreis.”

BatemoFür jedes der 198 Batemo Zellmodelle in der Bibliothek

Spannung: 0,018V; 0,6 % des gemessenen Bereichs
Temperatur: 0,7K; 0,9 % des gemessenen Bereichs
Leistung: 0,94W; 0,4 % des gemessenen Bereichs
Energie: 0,760Wh; 0,8 % des gemessenen Bereichs

Mehr zum Batemo Cell Model ›

Jeder Wert ist der quadratische Mittelwert der Abweichung zwischen Messung und Simulation über den vollständigen Satz an Validierungsexperimenten für diese Zelle – Entladung, Ladung, Pulse und Profile. Ein Viertel dieser Experimente ist nur der prüfenden Partei bekannt und nicht Batemo. Modellreferenz B0085.

Wie diese Zelle im Einsatz verwendet wird.

Die nächsten Zellen nach gemessener spezifischer Energie und Leistung – den beiden Achsen der obigen Ragone-Darstellung. Nicht nach Chemie, und keine Empfehlung. Andere Kennwerte, wie etwa der Dauerstrom, können dennoch erheblich abweichen.

Die zwei nächstgelegenen Zellen in der Bibliothek

Ebenfalls ähnlich · 9,2% Abstand

Lishen C-PR51A

prismatisch

Gravimetrische Energie215 Wh/kg+3,3%
Gravimetrische Leistung, Spitzenwert1.154 W/kg+8,5%
Absoluter Strom, Dauerbetrieb148,0 A+5,0%
Masse911 g+5,2%

Zellseite öffnen

Die Ringprozentsätze messen den Gesamtabstand – Energie und Leistung kombiniert. Die ×-Werte am gestrichelten Rahmen beziehen sich jeweils auf eine einzelne Achse: Ein Punkt auf dieser Kante hat das entsprechende Vielfache der spezifischen Energie bzw. Leistung dieser Zelle.

Diese Zelle
Andere Zellen, gleiche Bauform, im Fenster

Gleiche Bauart + ähnlichstes Verhalten · 7,8% Abstand

CALB L148N50B

prismatisch

Gravimetrische Energie224 Wh/kg+7,8%
Gravimetrische Leistung, Spitzenwert1.058 W/kg-0,5%
Absoluter Strom, Dauerbetrieb116,8 A-17,1%
Masse856 g-1,2%

Zellseite öffnen
