Name: Amprius SA03: datos medidos de la celda
Creator: Batemo

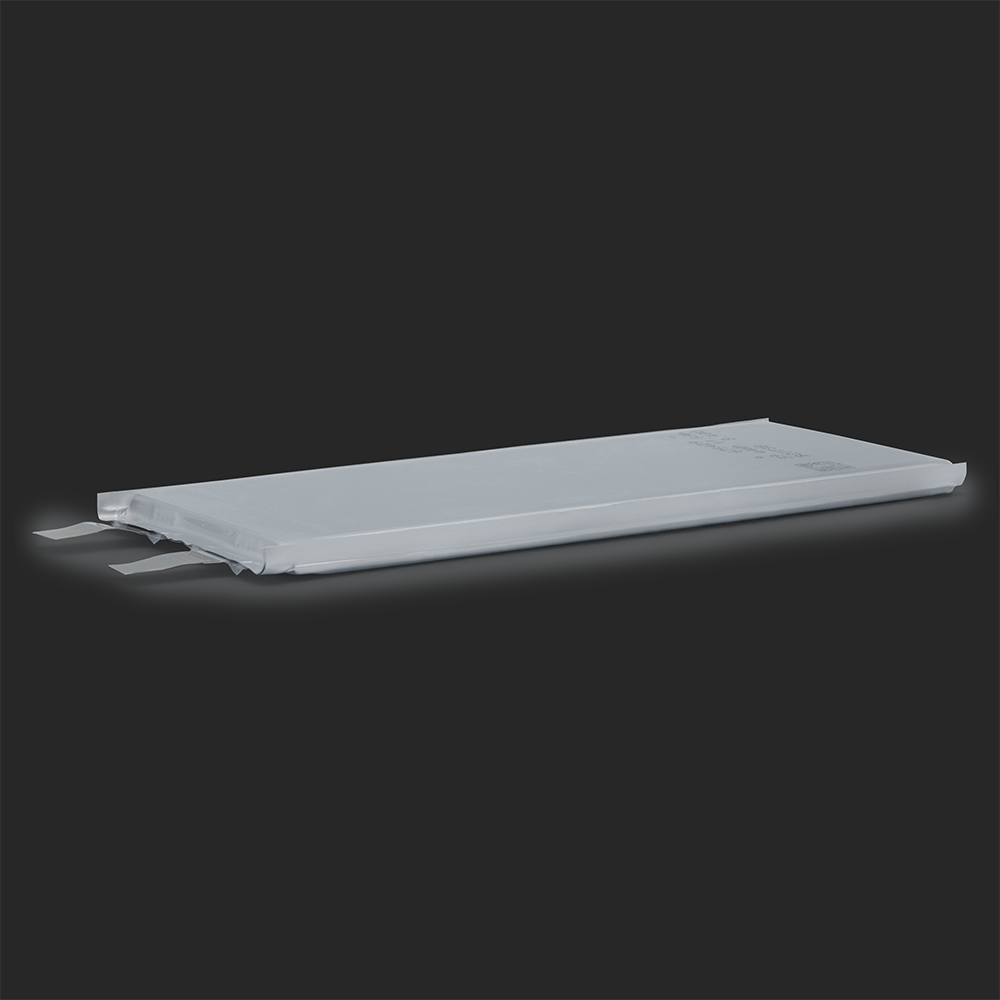

Medida en Batemo: la Amprius SA03 ofrece una densidad de energía de 399 Wh/kg y mantiene una potencia continua de 50 W en una celda pouch.

Abierta, medida y modelada en Batemo en Karlsruhe, Alemania · 196 parámetros medidos por celda · no son valores de hoja de datos

Disponible comoModel Report Data

¿Qué necesita usted de esta celda?Comparar con celdas similares

Dimensiones: 138,7 x 52,1 x 6,1mm
Masa: 103,5 g
Capacidad, medida: 11,94 Ah
Tensión media (C/10): 3,46 V
Energía gravimétrica: 399 Wh/kg
Energía volumétrica: 992 Wh/L
Potencia gravimétrica, pico: 1131 W/kg
Potencia volumétrica, pico: 2813 W/L
Resistencia interna: Solo Insights (medido en Batemo, disponible en Batemo Insights)
Dispersión en un lote medido: Solo Insights (medido en Batemo, disponible en Batemo Insights)

Amprius SA03

399 Wh/kg · 1131 W/kg

esta celda350 celdas de muestra más

Mostrar los 17 valores medidos y 3 más tras el candado

ENERGÍA

Energía gravimétrica (C/10) ? La energía intercambiada durante la descarga C/10 descrita en Capacidad, dividida por la masa o el volumen de la celda. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa: 399Wh/kg
Energía volumétrica (C/10) ? La energía intercambiada durante la descarga C/10 descrita en Capacidad, dividida por la masa o el volumen de la celda. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa: 992Wh/L
Energía absoluta (C/10) ? La energía intercambiada durante la descarga C/10 descrita en Capacidad, en vatios-hora. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa: 41,29Wh

POTENCIA

Potencia gravimétrica, pico ? La potencia pico o continua indicada arriba, dividida por la masa o el volumen de la celda. No es un valor nominal de hoja de datos: la corriente que la sustenta se midió en los bancos de prueba propios de Batemo. Definición completa: 1131W/kg
Potencia gravimétrica, continua ? La potencia pico o continua indicada arriba, dividida por la masa o el volumen de la celda. No es un valor nominal de hoja de datos: la corriente que la sustenta se midió en los bancos de prueba propios de Batemo. Definición completa: 484W/kg
Potencia volumétrica, pico ? La potencia pico o continua indicada arriba, dividida por la masa o el volumen de la celda. No es un valor nominal de hoja de datos: la corriente que la sustenta se midió en los bancos de prueba propios de Batemo. Definición completa: 2813W/L
Potencia volumétrica, continua ? La potencia pico o continua indicada arriba, dividida por la masa o el volumen de la celda. No es un valor nominal de hoja de datos: la corriente que la sustenta se midió en los bancos de prueba propios de Batemo. Definición completa: 1204W/L
Potencia absoluta, pico ? Los valores máximos corresponden a la corriente más alta que Batemo midió que la celda puede sostener brevemente; los valores continuos utilizan la corriente inferior que puede sostener sin interrupción. Ambos se detienen en la misma condición de 2,5 V / 80 °C que las mediciones de descarga. Definición completa: 117,0W
Potencia absoluta, continua ? Los valores máximos corresponden a la corriente más alta que Batemo midió que la celda puede sostener brevemente; los valores continuos utilizan la corriente inferior que puede sostener sin interrupción. Ambos se detienen en la misma condición de 2,5 V / 80 °C que las mediciones de descarga. Definición completa: 50,1W

CORRIENTE

Corriente absoluta, pico ? La corriente de descarga constante más alta que Batemo midió que la celda puede sostener brevemente, antes de que se aplique la misma condición de parada de 2,5 V / 80 °C. Definición completa: 33,0A
Corriente absoluta, continua ? La corriente de descarga constante más alta que Batemo midió que la celda puede sostener de forma continua, antes de que se aplique la misma condición de parada de 2.5 V / 80 °C. Definición completa: 14,8A

PHYSICAL

Dimensiones ? Medida en la celda física en Batemo en Karlsruhe, Alemania, no tomada del plano del fabricante. El volumen se deriva de la capacidad medida y de su densidad volumétrica, no se mide con un calibre. Definición completa: 138,7 x 52,1 x 6,1mm
Masa ? Medida en la celda física en Batemo en Karlsruhe, Alemania, no tomada del plano del fabricante. El volumen se deriva de la capacidad medida y de su densidad volumétrica, no se mide con un calibre. Definición completa: 103,5g
Volumen ? Medida en la celda física en Batemo en Karlsruhe, Alemania, no tomada del plano del fabricante. El volumen se deriva de la capacidad medida y de su densidad volumétrica, no se mide con un calibre. Definición completa: 41,6cm³
Formato ? Medida en la celda física en Batemo en Karlsruhe, Alemania, no tomada del plano del fabricante. El volumen se deriva de la capacidad medida y de su densidad volumétrica, no se mide con un calibre. Definición completa: pouch

CELDA

Capacidad absoluta, nominal ? Descargada desde carga completa a una corriente constante de C/10 y 25 °C, hasta que la celda alcanza 2,5 V o su superficie llega a 80 °C. El valor nominal es el indicado en la hoja de datos; el medido, gravimétrico y volumétrico son los registrados por Batemo durante esa descarga. Definición completa: 11,84Ah
Capacidad absoluta, medida (C/10) ? Descargada desde carga completa a una corriente constante de C/10 y 25 °C, hasta que la celda alcanza 2,5 V o su superficie llega a 80 °C. El valor nominal es el indicado en la hoja de datos; el medido, gravimétrico y volumétrico son los registrados por Batemo durante esa descarga. Definición completa: 11,94Ah
Tensión media (C/10) ? La tensión promediada por carga a lo largo de la misma descarga a C/10: la energía intercambiada dividida por la carga intercambiada, no un único valor elegido de una curva. Es una media medida, no la tensión nominal impresa en una hoja de datos. Definición completa: 3,46V

En Batemo Insights

Espectro de impedancia (EIS): Solo Insights (medido en Batemo, disponible en Batemo Insights)
¿Qué ocurre si modifico la propia celda?: Soluciones
Generación de calor y propiedades térmicas: Solo Insights (medido en Batemo, disponible en Batemo Insights)
¿A qué velocidad puedo cargar esta celda?: Soluciones
Pérdida de capacidad tras la formación: Solo Insights (medido en Batemo, disponible en Batemo Insights)

Lo que hace esta celda cuando realmente se la carga.

La tabla de arriba le da un único valor de capacidad. A continuación se muestra lo que hace Amprius SA03 bajo carga, medido en nuestro propio banco de prueba, en muchos puntos de operación y a varias temperaturas ambiente. Cada celda de la biblioteca se mide en condiciones idénticas, y eso es lo que las hace comparables. A 1C (la única tasa que se mide en todas las celdas), la energía utilizable es del 87 % al 99 % de la que entrega la misma celda a C/10.

Los tres paneles siguientes utilizan los mismos 12 puntos de operación medidos, a 25 °C de temperatura ambiente.

energía

12 pts · 25 °C · lin

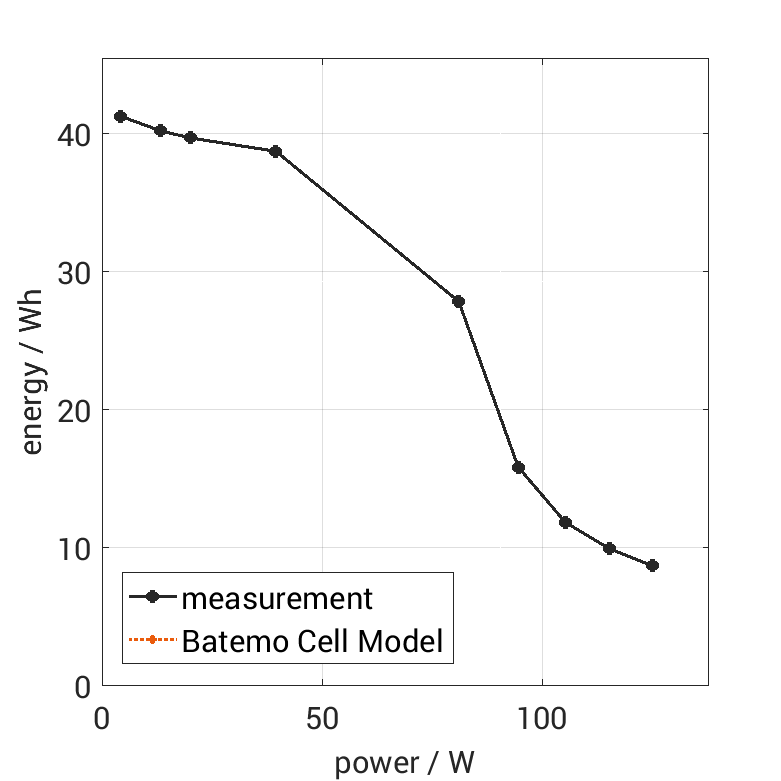

¿Cuánta energía puede suministrar?

El gráfico muestra cuánta energía puede entregar la celda cuando se opera a diferentes potencias.

energía utilizable / Wh

potencia de descarga / W

A 25 °C de temperatura ambiente, Amprius SA03 entrega 8,7 Wh a 125 W, frente a 41,3 Wh a C/10 (4,1 W).

térmico

12 pts · 25 °C · lin

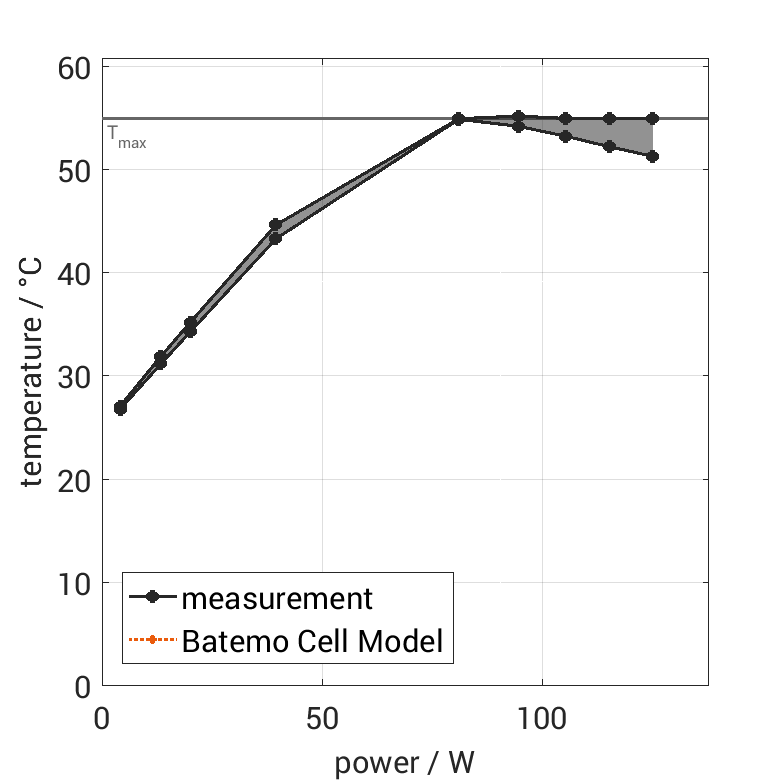

¿Cuánto se calienta?

Cuanto mayores son las pérdidas térmicas, más se calienta la celda, lo que resulta en una mayor potencia disipada.

temperatura máx. de superficie / °C

potencia de descarga / W

A 25 °C de temperatura ambiente, la superficie de Amprius SA03 alcanza 51,3 °C a 125 W, frente a 27,1 °C a C/10 (4,1 W).

tiempo de ejecución

12 pts · 25 °C · log

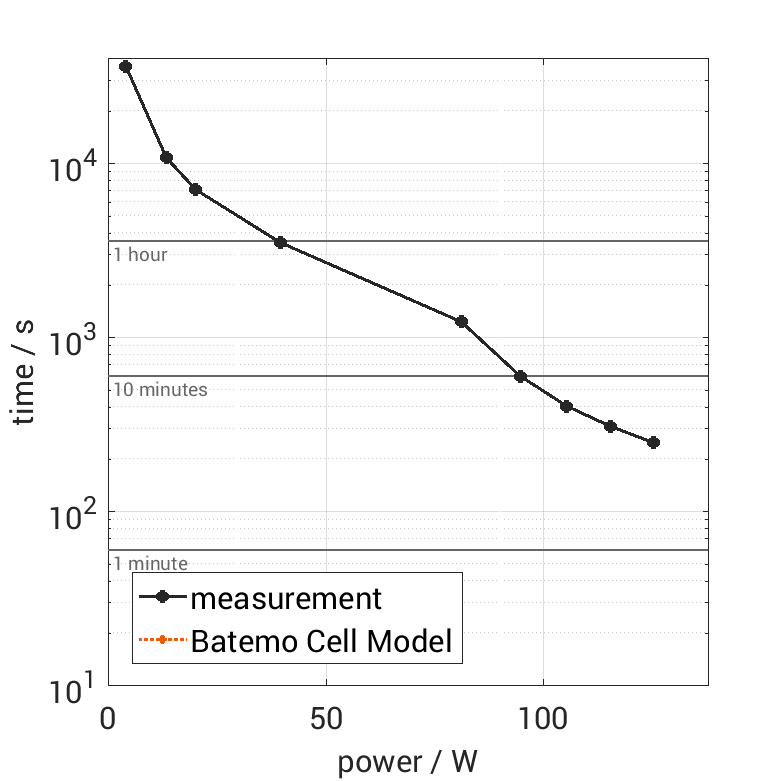

¿Cuánto tiempo puede suministrar la potencia?

Cuanta más potencia suministra la celda, menos tiempo puede entregarla.

tiempo de funcionamiento hasta corte / s (log)

potencia de descarga / W

A 25 °C de temperatura ambiente, Amprius SA03 funciona durante 4 min a 125 W, frente a 10 h 05 min a C/10 (4,1 W).

Los 3 principales desafíos que usted enfrenta con esta celda.

Cada celda es un compromiso. Las propias mediciones de esta celda apuntan a tres desafíos a los que usted se enfrentará con ella. Cada uno muestra el número que lo respalda y dónde Batemo le ayuda a resolverlo.

Desarrollo de BMS

Estimación del estado de carga

0–33,0A0–100% SOChasta 55°C

un BMS debe funcionar correctamente en cada rincón de este espacio

500

1000

W/kg

40 °C

25 °C

0 °C

−20 °C

punto más caliente

puntos de carga medidos · celda de ejemplo

el desafío

11,94 Ah en una sola celda, y ningún sensor mide directamente su estado de carga. ¿Cuánto margen me cuesta la estimación?

Cada punto porcentual de error de estimación se paga dos veces: una como autonomía que nadie usa, otra como margen que nadie toca.

Desarrollo de BMS

Análisis térmico

Cómo evacuar el calor

acerca de 22mW/cm²

del calor en operación típica: 3,8 W en total

calor emitido

168 cm² de superficie

el desafío

Tengo que refrigerar una celda que disipa 50 W a través de 168 cm² de su propia superficie. ¿Es la superficie de refrigeración el parámetro sobre el que debo diseñar?

Una temperatura superficial no es la temperatura que decide. Lo que ningún sensor puede mostrar en una celda terminada es la temperatura en su interior, y la diferencia entre ambas crece justo donde importa.

Análisis térmico

Vida útil

Prolongar su vida útil

11,94Ah

medido a C/10: todas las curvas esquemáticas de arriba empiezan aquí

su fin de vida útil

ciclos →

el desafío

Esta capacidad describe la celda al inicio de su vida útil. ¿Cómo cambia bajo diferentes condiciones de operación?

Un ensayo de ciclos le indica qué ocurrió bajo ese ensayo concreto. No le dice qué mecanismo redujo la capacidad ni qué debe cambiar.

Vida útil

Estas tres son los retos que plantean los propios números de esta celda. Cuál de ellos decide su producto es algo que solo su perfil de carga puede decir, y esa es la siguiente pregunta, no esta.

Lo que el modelo de la Amprius SA03 responde y la medición no puede.

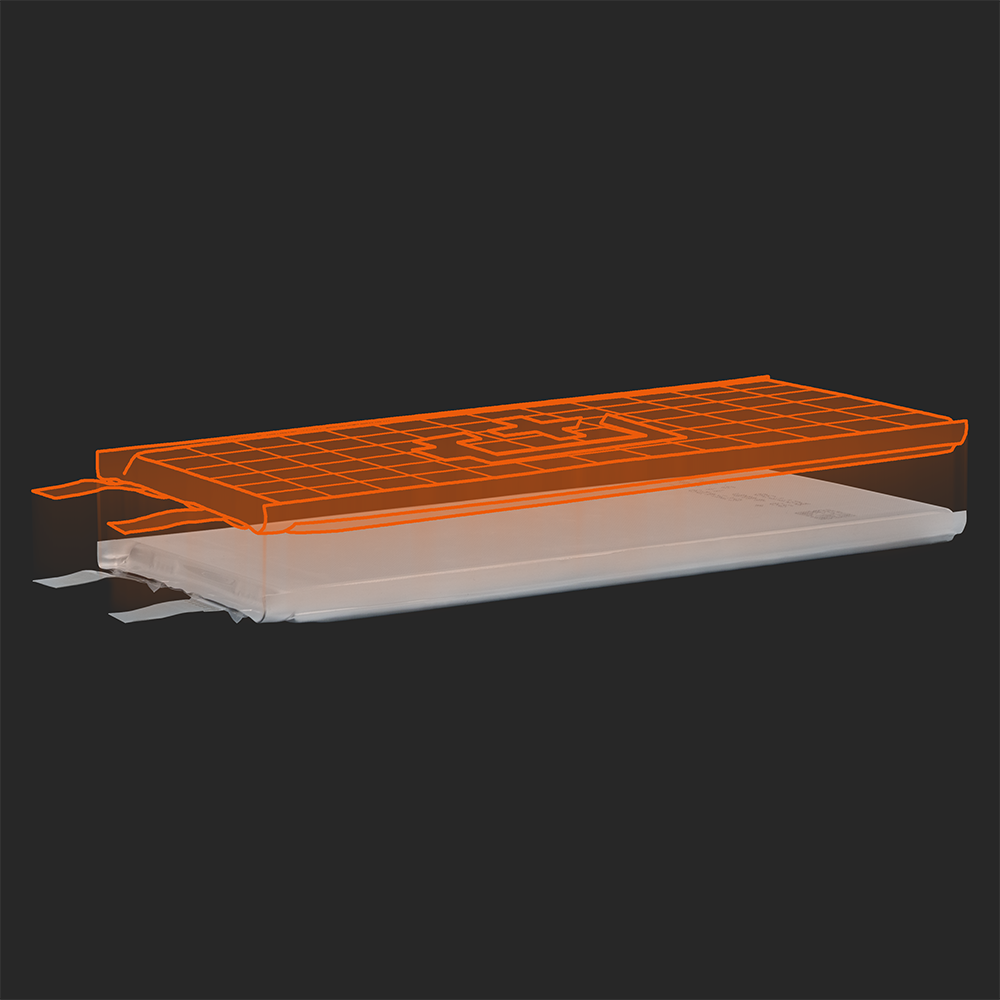

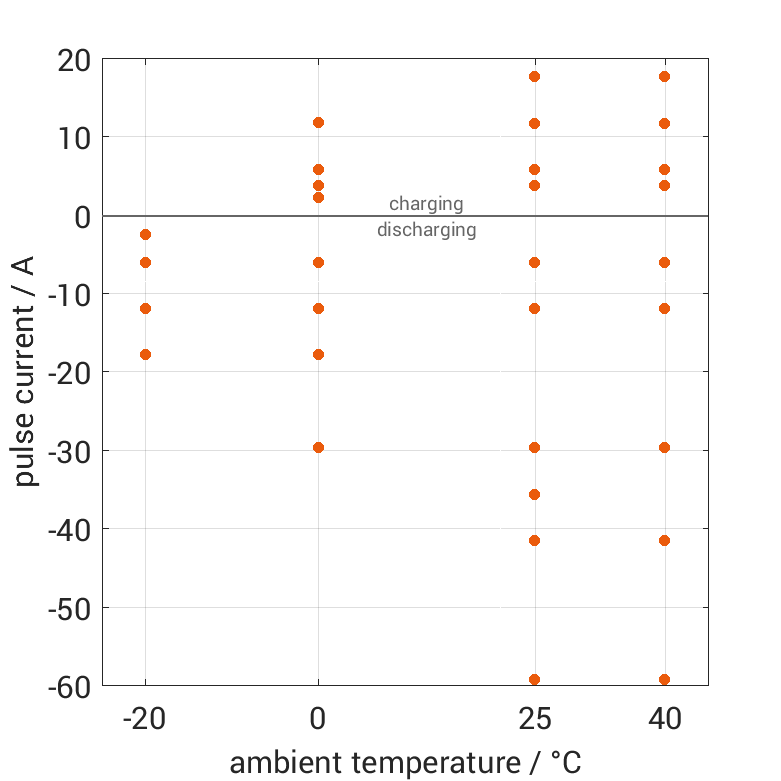

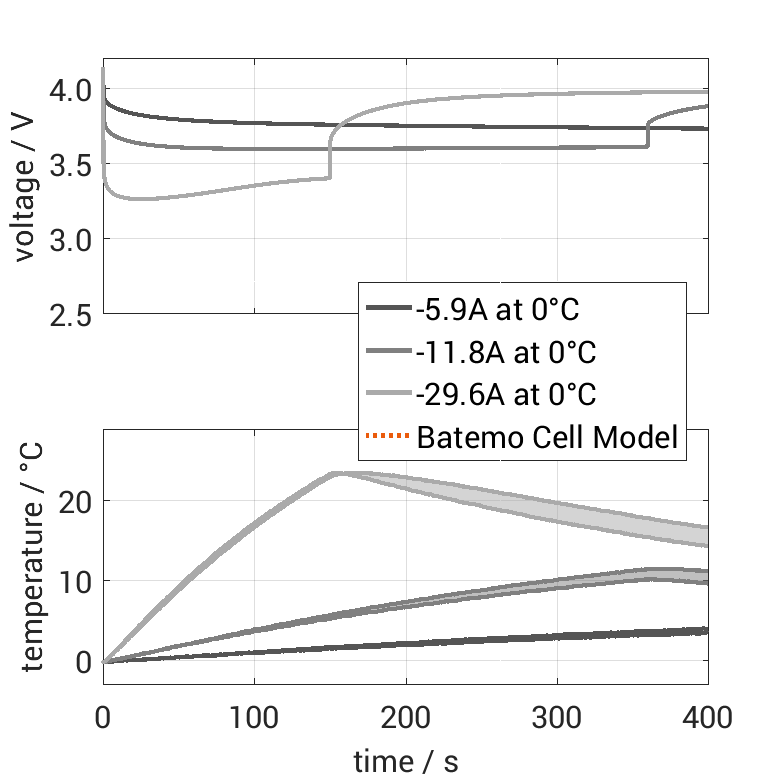

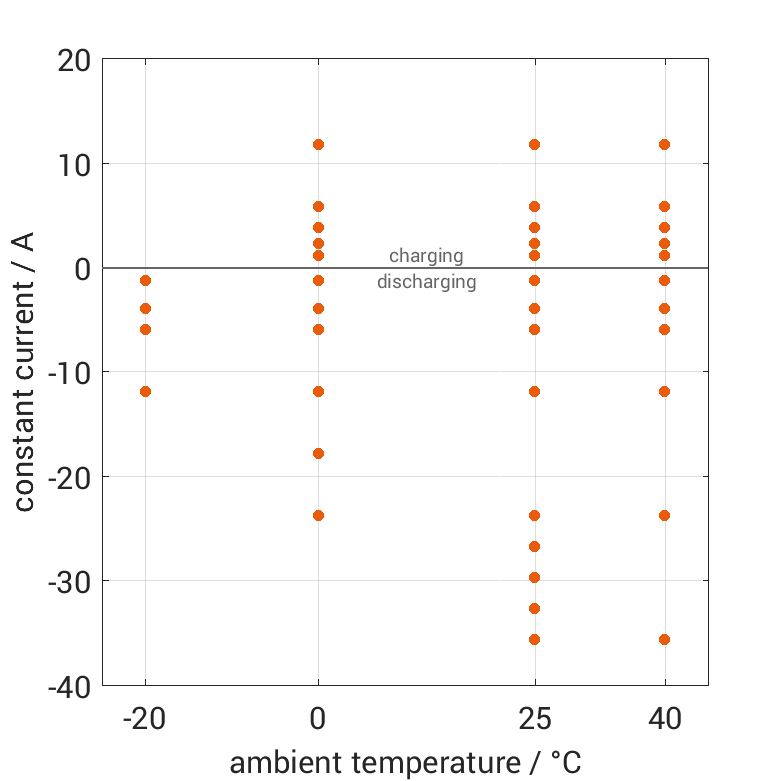

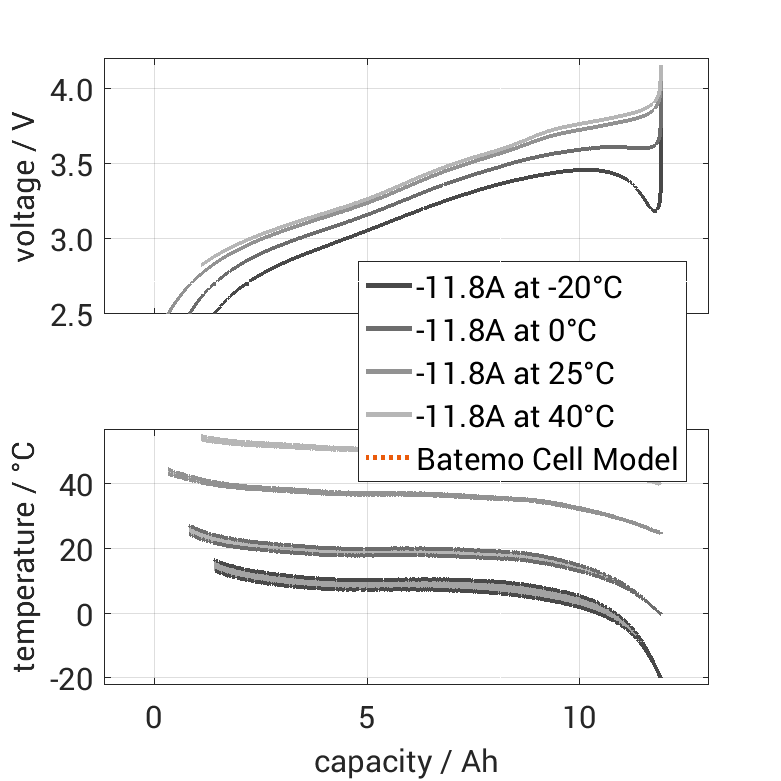

Batemo construyó un modelo basado en física de la Amprius SA03 a partir de las mediciones de arriba y lo comprobó después con el conjunto completo de experimentos de validación: descarga, carga, pulsos y perfiles. En todos ellos el modelo se desvía de la medición 0,025 V en tensión y 1,1 K en temperatura superficial, en valor cuadrático medio. Son desviaciones que Batemo midió, no una tolerancia que Batemo prometa.

“Si usted puede mostrarnos otro modelo de celda de batería más preciso, le reembolsaremos su dinero.”

BatemoEn cada uno de los 198 modelos de celda Batemo de la biblioteca

Tensión: 0,025V; 0,7 % del rango medido
Temperatura: 1,1K; 1,5 % del rango medido
Potencia: 0,27W; 0,6 % del rango medido
Energía: 0,510Wh; 2,1 % del rango medido

Más información sobre el Batemo Cell Model ›

Cada valor es la raíz del error cuadrático medio de la diferencia entre medición y simulación, sobre el conjunto completo de experimentos de validación de esta celda: descarga, carga, pulsos y perfiles. Una cuarta parte de esos experimentos solo la conoce la parte que desafía el modelo, no Batemo. Referencia del modelo B0416.

Cómo se comporta esta celda en el campo.

Las más cercanas por energía específica y potencia específica medidas, los dos ejes del mapa de Ragone de arriba. No por química, y no es una recomendación. Otros valores, como la corriente continua, aún pueden diferir mucho.

Las dos celdas más cercanas en la biblioteca

Misma construcción · separadas 68%

Enpower Greentech XNP0150J

pouch

Energía gravimétrica380 Wh/kg-4,6%
Potencia gravimétrica, pico1891 W/kg+67,3%
Corriente absoluta, continua32,6 A+119,4%
Masa139 g+34,3%

Abrir página de celda

Los porcentajes de los anillos miden la distancia global, con energía y potencia combinadas. Los números × del recuadro discontinuo miden un solo eje: un punto en ese borde tiene tantas veces la energía o la potencia específica de esta celda.

Esta celda
Otras celdas, misma construcción, en ventana

Comportamiento más similar · separadas 23%

Amprius SA112

21700

Energía gravimétrica325 Wh/kg-18,6%
Potencia gravimétrica, pico1087 W/kg-3,8%
Corriente absoluta, continua8,3 A-44,1%
Masa71 g-30,9%

Abrir página de celda
