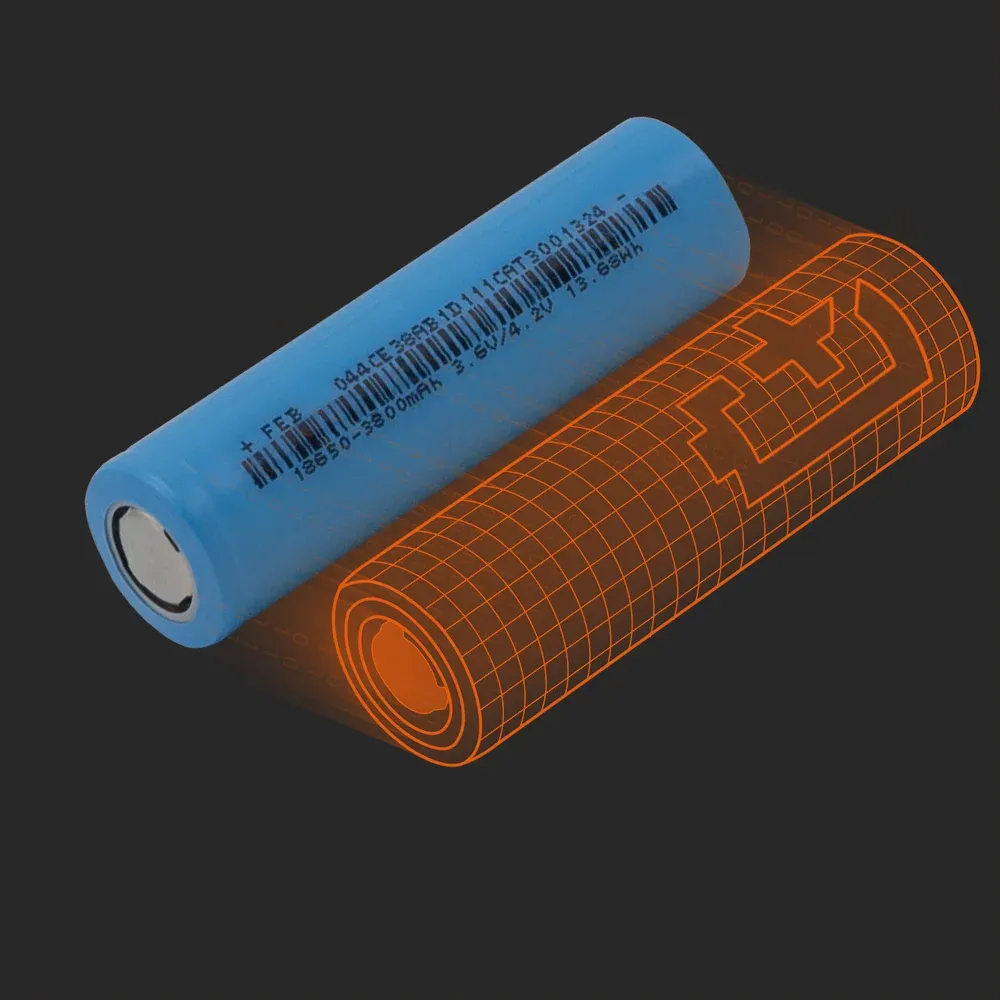

Batería de Extremo Oriente (FEB) 18650-3800mAh
Obtenga todo lo que necesita para la célula de batería Far East Battery (FEB) 18650-3800mAh: Amplios datos de medición en toda el área operativa, un modelo físico de batería de alta precisión con validez global y un informe de desmontaje que contiene todos los detalles sobre materiales y microestructuras.
Cell Origin | purchased on free market |
Cell Format | 18650 |
Dimensions | 18.2 x 65 mm |
Weight | 46.7 g |
Capacity definicióncerrar The nominal capacity originates from the manufacturer’s data sheet, if available. When the data sheet is unavailable, the nominal capacity is estimated. Batemo measured the C/10 capacity by discharging the cell at an ambient temperature of 25°C from 100% with a constant current of 0.38A (0.1C) until reaching the voltage of 2.5V. The thermal boundary condition is free convection. | nominal 3.80 Ah C/10 3.73 Ah |
Current definicióncerrar All quantities are measurement results from the Batemo battery laboratory. The continuous current is the highest current that completely discharges the cell without overheating it. Therefore, the cell is discharged from 100% state of charge (SOC) at an ambient temperature of 25°C with a constant current until a residual state of charge of 10% and either the lower voltage limit of 2.5V or 90% of the maximum surface temperature (54°C) is reached. The peak current is the current that the cell can supply for 5 minutes. The cell is therefore discharged from 100% SOC at an ambient temperature of 25°C with a constant current until it reaches either the lower voltage limit of 2.5V or the maximum surface temperature of 60°C after 5 minutes. For cells that reach the maximum surface temperature, the measured current is taken directly as the peak current. For cells that do not reach the maximum surface temperature after 5 minutes because they reach the lower voltage limit first, the measured current is multiplied by a correction factor that estimates the current that would have heated the cell to the maximum surface temperature within 5 minutes. The thermal boundary condition is free convection. These operating conditions may be outside the cell manufacturer’s specification. | continuous 6.96 A peak 14.5 A |
Energy definicióncerrar Batemo measured the C/10 energy by discharging the cell at an ambient temperature of 25°C from 100% with a constant current of 0.38A (0.1C) until reaching the voltage of 2.5V. The thermal boundary condition is free convection. | C/10 13.4 Wh |
Power definicióncerrar All quantities are measurement results from the Batemo battery laboratory. The continuous power is the highest power that completely discharges the cell without overheating it. Therefore, the cell is discharged from 100% state of charge (SOC) at an ambient temperature of 25°C with a constant current until a residual state of charge of 10% and either the lower voltage limit of 2.5V or 90% of the maximum surface temperature ( 54°C) is reached. The peak power is the power the cell can supply for 5 minutes. The cell is therefore discharged from 100% SOC at an ambient temperature of 25°C with a constant current until it reaches either the lower voltage limit of 2.5V or the maximum surface temperature of 60°C after 5 minutes. For cells that reach the maximum temperature limit, the measured power is directly taken as peak power. For cells that do not reach the maximum surface temperature after 5 minutes because they reach the lower voltage limit first, the measured power is multiplied by a correction factor that estimates the power that would have heated the cell to the maximum surface temperature within 5 minutes. The thermal boundary condition is free convection. These operating conditions may be outside the cell manufacturer’s specification. | continuous 23.6 W peak 51.3 W |
Energy Density definicióncerrar The energy densities result from the C/10 energy, the cell weight and the cell volume. | gravimetric 287 Wh/kg volumetric 793 Wh/l |
Power Density definicióncerrar The power densities result from the peak power, the cell weight and the cell volume. | gravimetric 1.10 kW/kg volumetric 3.03 kW/l |
Batería de Extremo Oriente (FEB) 18650-3800mAh Model
El Batemo Cell Model de la celda de batería Far East Battery (FEB) 18650-3800mAh es un modelo de celda física de alta precisión con validez global. Como gemelo digital, se integra perfectamente en su investigación, desarrollo y análisis de baterías al basar sus decisiones en simulaciones. Vea los detalles para obtener más información sobre las características y capacidades del Batemo Cell Model. Batemo demuestra la precisión y validez del Batemo Cell Model comparando los datos de simulación y medición de la batería en el rango indicado a continuación. La validación es extensa, la caracterización experimental cubre toda el área operativa de la celda: A bajas y altas temperaturas, hasta la corriente máxima y en todo el rango de estado de carga.
Rango de estado de carga | 0 … 100% |
Rango de corriente definicióncerrar El rango de corriente son los límites de corriente eléctrica utilizados en el laboratorio de baterías Batemo. Consulte la hoja de datos Far East Battery (FEB) 18650-3800mAh para la definición precisa del rango de corriente segura de operación de la celda. | -19 A descarga … 8 A carga (-5,0C … 2,0C) |
Rango de voltaje definicióncerrar El rango de voltaje son los límites de voltaje eléctrico utilizados en el laboratorio de baterías Batemo. Consulte la hoja de datos Far East Battery (FEB) 18650-3800mAh para la definición precisa del rango de voltaje seguro de operación de la celda. | 2,5 … 4,2 V |
Rango de temperatura definicióncerrar El rango de temperatura son los límites térmicos utilizados en el laboratorio de baterías Batemo. Consulte la hoja de datos Far East Battery (FEB) 18650-3800mAh para la definición precisa del rango de temperatura segura de operación de la celda. | -20 … 60 °C |
Además, la validación del Batemo Cell Model será completamente transparente. El Batemo Cell Data contiene los datos de medición y simulación en bruto. Para todos los experimentos se calculan las precisiones de voltaje, temperatura, potencia y energía. Esto permite una evaluación y análisis directos de la validez del Batemo Cell Model. Los gráficos muestran una selección de datos característicos de la celda Far East Battery (FEB) 18650-3800mAh para evaluar el rendimiento de la celda. La predicción del Batemo Cell Model se incluye tan pronto como se complete el Batemo Cell Model.
- Comportamiento de descarga: El comportamiento de descarga eléctrica y térmica es fuertemente no lineal.
- Comportamiento del pulso: La forma de los diferentes pulsos de corriente cambia drásticamente.
- Comportamiento energético: El gráfico muestra cuánta energía puede entregar la célula cuando se opera a diferentes potencias.
- Comportamiento de potencia: Cuanta más potencia suministra la célula, menos tiempo puede entregar la potencia.
- Comportamiento térmico: Cuanto mayores son las pérdidas térmicas, más se calienta la célula, lo que resulta en una mayor potencia agotada.
mostrar definiciones de experimentoscerrar
La celda se descarga desde el 100% de SOC con diferentes corrientes constantes a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 60°C.
La celda se descarga desde el 100% de SOC con impulsos de corriente seguidos de fases sin carga a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 60°C. El gráfico muestra una vista ampliada de la medición para visualizar uno de los impulsos.
La celda se descarga desde el 100% de SOC con diferentes corrientes constantes a 25°C. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 60°C. El gráfico muestra la energía intercambiada derivada y la potencia promedio del experimento.
La celda se descarga desde el 100% de SOC con diferentes corrientes constantes a 25°C. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 60°C. El gráfico muestra la duración del experimento y la potencia promedio del experimento.
La celda se descarga desde el 100% de SOC con diferentes corrientes constantes a 25°C. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 60°C. El gráfico muestra la temperatura superficial de la celda al final y la potencia promedio derivada del experimento.
Las precisiones medias y las herramientas de simulación compatibles se publican tan pronto como el Batemo Cell Model esté terminado.
Batería de Extremo Oriente (FEB) 18650-3800mAh Data
Batemo ofrece una caracterización experimental extensa de la celda de batería Far East Battery (FEB) 18650-3800mAh. Los datos contienen resultados de medición en toda el área operativa de la celda. Las descripciones y gráficos a continuación explican y muestran las mediciones disponibles. El Batemo Cell Viewer permite un análisis, evaluación y comparación fáciles y rápidos de los datos. Vea los detalles para obtener más información.
Corrientes constantes
La celda se descarga desde 100% SOC o se carga desde 0% SOC con diferentes corrientes constantes a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o 4,2V o la temperatura superficial de 60°C. El gráfico muestra para qué temperaturas ambientales y corrientes constantes de carga y descarga hay mediciones disponibles.
Corrientes de pulso
La celda se descarga desde 100% SOC o se carga desde 0% SOC con pulsos de corriente seguidos de fases sin carga a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o 4,2V o la temperatura superficial de 60°C. El gráfico muestra para qué temperaturas ambientales y pulsos de corriente hay mediciones disponibles.
Perfiles de potencia
Temperatura ambiente | Perfiles Disponibles |
---|---|
-20 °C | |
0 °C | |
25 °C | |
40 °C |
La celda entrega un perfil de potencia típico desde 100% SOC a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 60°C. La tabla resume para qué temperaturas ambientales el perfil está disponible.
Batería de Extremo Oriente (FEB) 18650-3800mAh Report
Batemo propose un rapport détaillé sur la cellule de batterie Far East Battery (FEB) 18650-3800mAh. Le rapport couvre tous les aspects importants de la cellule. Ces informations vous aideront à mieux évaluer et comparer la cellule. Il s’agit d’une base solide pour vos décisions concernant la conception de votre système de batterie. Voir les détails pour en savoir plus.
Resumen de rendimiento | |
Exterior de la celda | |
Interior de la celda | |
Características de seguridad | |
Microestructura y material del electrodo |
