Great Power IFR21700-3000

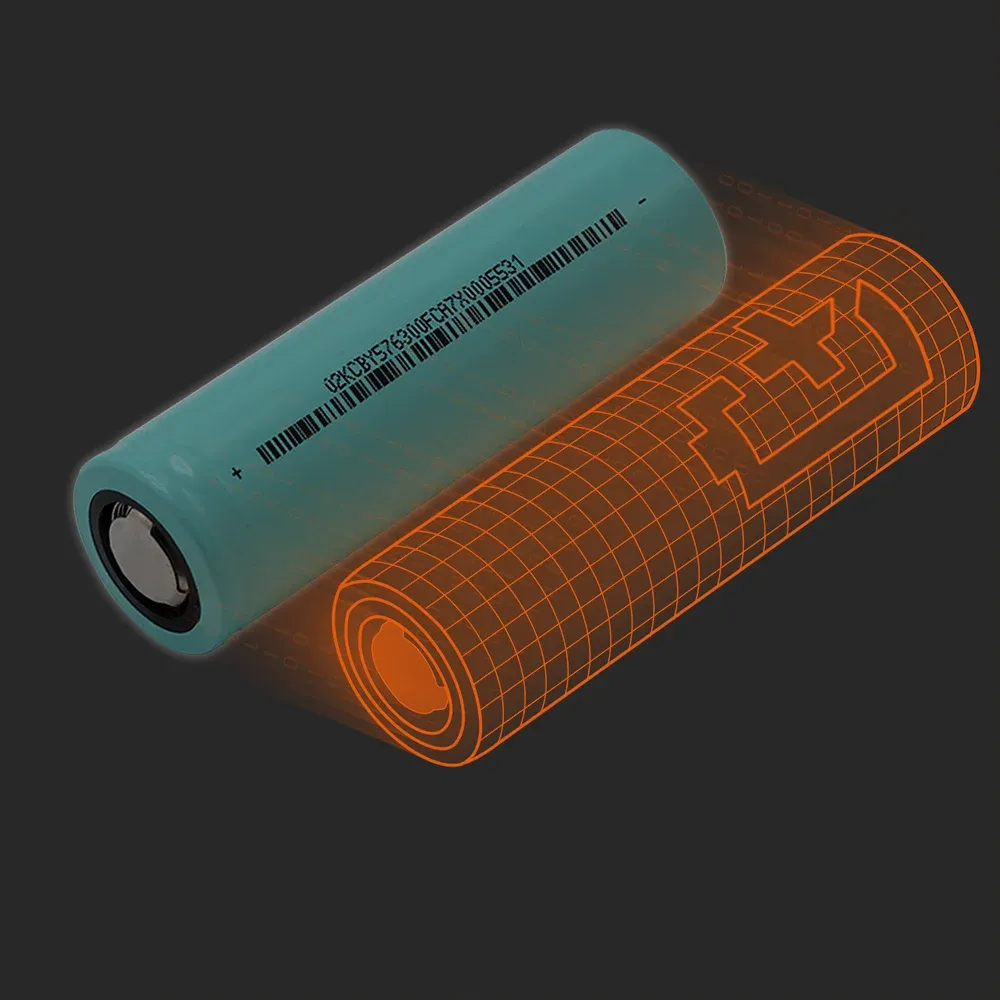

El modelo de celda Batemo de la celda de batería de iones de litio Great Power IFR21700-3000 es un modelo de batería físico de alta precisión con validez global. Como gemelo digital, se integra a la perfección en su investigación, desarrollo y análisis de baterías al basar sus decisiones en simulaciones.
| Origen de las células | comprados en el mercado libre |
| Formato de celda | 21700 |
| Dimensiones | 21,7 x 70,8 mm |
| Peso | 61.3 g |
| Capacidad definición
La capacidad nominal procede de la ficha técnica del fabricante, si está disponible. Cuando no se dispone de la hoja de datos, se estima la capacidad nominal. Batemo midió la capacidad C/10 descargando la célula a una temperatura ambiente de 25°C desde el 100% con una corriente constante de 0,30A (0,1C) hasta alcanzar la tensión de 2,0V. La condición límite térmica es la convección libre. |
nominal 3.00 Ah C/10 3,01 Ah |
| Corriente definición
Todas las cantidades son resultados de mediciones del laboratorio de baterías Batemo. La corriente continua es la corriente más alta que descarga completamente la célula sin sobrecalentarla. Por lo tanto, la célula se descarga desde el 100% del estado de carga (SOC) a una temperatura ambiente de 25°C con una corriente constante hasta que se alcanza un estado de carga residual del 10% y el límite inferior de tensión de 2,0V o el 90% de la temperatura superficial máxima (59°C). La corriente de pico es la corriente que la célula puede suministrar durante 5 minutos. Por lo tanto, la célula se descarga desde el 100% de SOC a una temperatura ambiente de 25°C con una corriente constante hasta que alcanza el límite inferior de tensión de 2,0V o la temperatura superficial máxima de 65°C al cabo de 5 minutos. Para las células que alcanzan la temperatura superficial máxima, la corriente medida se toma directamente como corriente de pico. Para las células que no alcanzan la temperatura superficial máxima después de 5 minutos porque alcanzan primero el límite inferior de tensión, la corriente medida se multiplica por un factor de corrección que estima la corriente que habría calentado la célula hasta la temperatura superficial máxima en 5 minutos. La condición límite térmica es la convección libre. Estas condiciones de funcionamiento pueden estar fuera de las especificaciones del fabricante de la célula. |
continuo 9.53 A pico - |
| Energía definición
Batemo midió la energía C/10 descargando la célula a una temperatura ambiente de 25°C desde el 100% con una corriente constante de 0,30A (0,1C) hasta alcanzar la tensión de 2,0V. La condición límite térmica es la convección libre. |
C/10 9,79 Wh |
| Potencia definición
Todas las cantidades son resultados de mediciones del laboratorio de baterías Batemo. La potencia continua es la potencia más alta que descarga completamente la célula sin sobrecalentarla. Por lo tanto, la célula se descarga desde el 100% del estado de carga (SOC) a una temperatura ambiente de 25°C con una corriente constante hasta que se alcanza un estado de carga residual del 10% y el límite inferior de tensión de 2,0V o el 90% de la temperatura superficial máxima ( 59°C). La potencia pico es la potencia que la célula puede suministrar durante 5 minutos. Por lo tanto, la célula se descarga desde el 100% de SOC a una temperatura ambiente de 25°C con una corriente constante hasta que alcanza el límite inferior de tensión de 2,0V o la temperatura superficial máxima de 65°C al cabo de 5 minutos. Para las células que alcanzan el límite máximo de temperatura, la potencia medida se toma directamente como potencia pico. Para las células que no alcanzan la temperatura superficial máxima después de 5 minutos porque alcanzan primero el límite inferior de tensión, la potencia medida se multiplica por un factor de corrección que estima la potencia que habría calentado la célula hasta la temperatura superficial máxima en 5 minutos. La condición límite térmica es la convección libre. Estas condiciones de funcionamiento pueden estar fuera de las especificaciones del fabricante de la célula. |
continuo 28,2 W pico - |
| Densidad energética definición
Las densidades energéticas resultan de la energía C/10, el peso de la célula y el volumen de la célula. |
gravimétrico 160 Wh/kg volumétrico 374 Wh/l |
| Densidad de potencia definición
Batemo no midió el rendimiento energético de la célula. |
gravimétrico - volumétrico - |
Great Power IFR21700-3000 Model
El modelo de célula Batemo de la célula de batería de iones de litio Great Power IFR21700-3000 es un modelo de célula físico de alta precisión con validez global. Como gemelo digital, se integra a la perfección en su investigación, desarrollo y análisis de baterías al basar sus decisiones en simulaciones. Consulte los detalles para obtener más información sobre las características y capacidades del Batemo Cell Model. Batemo demuestra la precisión y validez del Batemo Cell Model comparando la simulación de la batería y los datos de medición en el rango dado a continuación. La validación es amplia, la caracterización experimental abarca toda el área operativa de la célula: A bajas y altas temperaturas, hasta la corriente máxima y en toda la gama de estados de carga.
| Estado de carga Alcance | 0 … 100% |
| Rango de corriente definición El rango de corriente son los límites de corriente eléctrica utilizados en el laboratorio de baterías Batemo. Consulte la hoja de datos de Great Power IFR21700-3000 para conocer la definición precisa de la zona de funcionamiento seguro actual de la célula. |
-18 A de descarga … 6 A de carga (-6,0C … 2,0C) |
| Rango de tensión definición Los rangos de tensión son los límites de tensión eléctrica utilizados en el laboratorio de baterías Batemo. Consulte la hoja de datos de Great Power IFR21700-3000 para conocer la definición precisa de la zona de funcionamiento segura en tensión de la célula. |
2.0 … 3.7 V |
| Rango de temperatura definición El rango de temperaturas son los límites térmicos utilizados en el laboratorio de baterías Batemo. Por favor, consulte la hoja de datos de Great Power IFR21700-3000 para la definición precisa de la zona de temperatura segura de funcionamiento de la célula. |
-20 … 65 °C |
Además, la validación del Batemo Cell Model será totalmente transparente. El Batemo Cell Data contiene los datos brutos de medición y simulación. Para todos los experimentos se calculan las precisiones de tensión, temperatura, potencia y energía. Esto permite una evaluación y un análisis sencillos de la validez del Batemo Cell Model. Los gráficos muestran una selección de datos característicos de la célula Great Power IFR21700-3000 para evaluar el rendimiento de la célula. La predicción del Batemo Cell Model se incluye tan pronto como el Batemo Cell Model está terminado.
Características de la descarga
- Características de descarga: El comportamiento eléctrico y térmico de la descarga es fuertemente no lineal.
- Características de los pulsos: La forma de los diferentes pulsos de corriente cambia fuertemente.
- Características energéticas: El gráfico visualiza cuánta energía puede suministrar la célula cuando funciona a diferentes potencias.
- Características de potencia: Cuanta más potencia suministra la célula, más corta puede ser la entrega de potencia.
- Características térmicas: Cuanto mayores son las pérdidas térmicas, más se calienta la célula, lo que se traduce en una mayor potencia agotada.
Características del pulso
show experiment definitions
La célula se descarga a partir del 100% de SOC con diferentes corrientes constantes a distintas temperaturas ambiente. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza la tensión de 2,0 V o la temperatura superficial de 65 °C.
La célula se descarga a partir del 100% de SOC con impulsos de corriente seguidos de fases en vacío a diferentes temperaturas ambiente. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza la tensión de 2,0 V o la temperatura superficial de 65 °C. El gráfico muestra una vista ampliada de la medición para visualizar uno de los pulsos.
La célula se descarga desde el 100% SOC con diferentes corrientes constantes a 25°C. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza la tensión de 2,0 V o la temperatura superficial de 65 °C. El gráfico muestra la energía intercambiada derivada y la potencia media del experimento.
La célula se descarga desde el 100% SOC con diferentes corrientes constantes a 25°C. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza la tensión de 2,0 V o la temperatura superficial de 65 °C. El gráfico muestra la duración derivada del experimento y la potencia media del mismo.
La célula se descarga desde el 100% SOC con diferentes corrientes constantes a 25°C. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza la tensión de 2,0 V o la temperatura superficial de 65 °C. El gráfico muestra la temperatura de la superficie de la célula al final y la potencia media derivada del experimento.
Características energéticas
¿Cuánta energía puede suministrar?
Características de potencia
¿Cuánto tiempo puede suministrar la energía?
Características térmicas
¿Cuánto calor hace?
Las precisiones medias y las herramientas de simulación soportadas se publican tan pronto como el Batemo Cell Model está terminado.
Great Power IFR21700-3000 Data
Batemo ofrece una amplia caracterización experimental de la célula de batería de iones de litio Great Power IFR21700-3000. Los datos contienen los resultados de las mediciones en el área operativa total de la célula. Las descripciones y gráficos siguientes explican y muestran las mediciones disponibles. El Batemo Cell Viewer permite analizar, evaluar y comparar los datos de forma fácil y rápida. Consulte los detalles para saber más.
Corrientes constantes
La célula se descarga a partir del 100% de SOC o se carga a partir del 0% de SOC con diferentes corrientes constantes a diferentes temperaturas ambiente. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza la tensión de 2,0 V o 3,7 V o la temperatura superficial de 65 °C. El gráfico muestra para qué temperaturas ambiente y mediciones de corrientes constantes de carga y descarga se dispone de datos.
Corrientes de impulsos
La célula se descarga a partir del 100% de SOC o se carga a partir del 0% de SOC con impulsos de corriente seguidos de fases en vacío a diferentes temperaturas ambiente. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza la tensión de 2,0 V o 3,7 V o la temperatura superficial de 65 °C. El gráfico muestra para qué temperaturas ambiente y corrientes de impulso se dispone de mediciones.
Perfiles de potencia
La célula ofrece un perfil de potencia típico a partir del 100% de SOC a diferentes temperaturas ambiente. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza la tensión de 2,0 V o la temperatura superficial de 65 °C. La tabla resume para qué temperaturas ambiente está disponible el perfil.
| Temperatura ambiente | Disponible |
|---|---|
| -20 °C |  |
| 0 °C | |
| 25 °C | |
| 40 °C | |
Great Power IFR21700-3000 Report
Batemo ofrece un informe detallado de la célula de batería de iones de litio Great Power IFR21700-3000. El informe cubre todos los aspectos importantes sobre la célula. Esta información le ayudará mucho a evaluar y comparar la célula. Es una base profunda para sus decisiones relativas al diseño de su sistema de baterías. Consulte los detalles para saber más.
| Resumen de resultados | |
| Exterior de la celda | |
| Interior de la celda | |
| Características de seguridad | |
| Microestructura y material del electrodo | |
