Medida en Batemo: la Great Power INR18650-3000 ofrece una densidad de energía de 238 Wh/kg y mantiene una potencia continua de 21 W en una celda de formato 18650.
Abierta, medida y modelada en Batemo en Karlsruhe, Alemania · 196 parámetros medidos por celda · no son valores de hoja de datos
esta celda349 celdas de muestra más
ENERGÍA
La energía intercambiada durante la descarga C/10 descrita en Capacidad, dividida por la masa o el volumen de la celda. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa
La energía intercambiada durante la descarga C/10 descrita en Capacidad, dividida por la masa o el volumen de la celda. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa
La energía intercambiada durante la descarga C/10 descrita en Capacidad, en vatios-hora. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa
POTENCIA
La potencia pico o continua indicada arriba, dividida por la masa o el volumen de la celda. No es un valor nominal de hoja de datos: la corriente que la sustenta se midió en los bancos de prueba propios de Batemo. Definición completa
La potencia pico o continua indicada arriba, dividida por la masa o el volumen de la celda. No es un valor nominal de hoja de datos: la corriente que la sustenta se midió en los bancos de prueba propios de Batemo. Definición completa
La potencia pico o continua indicada arriba, dividida por la masa o el volumen de la celda. No es un valor nominal de hoja de datos: la corriente que la sustenta se midió en los bancos de prueba propios de Batemo. Definición completa
La potencia pico o continua indicada arriba, dividida por la masa o el volumen de la celda. No es un valor nominal de hoja de datos: la corriente que la sustenta se midió en los bancos de prueba propios de Batemo. Definición completa
Los valores máximos corresponden a la corriente más alta que Batemo midió que la celda puede sostener brevemente; los valores continuos utilizan la corriente inferior que puede sostener sin interrupción. Ambos se detienen en la misma condición de 2,5 V / 80 °C que las mediciones de descarga. Definición completa
Los valores máximos corresponden a la corriente más alta que Batemo midió que la celda puede sostener brevemente; los valores continuos utilizan la corriente inferior que puede sostener sin interrupción. Ambos se detienen en la misma condición de 2,5 V / 80 °C que las mediciones de descarga. Definición completa
CORRIENTE
La corriente de descarga constante más alta que Batemo midió que la celda puede sostener brevemente, antes de que se aplique la misma condición de parada de 2,5 V / 80 °C. Definición completa
La corriente de descarga constante más alta que Batemo midió que la celda puede sostener de forma continua, antes de que se aplique la misma condición de parada de 2.5 V / 80 °C. Definición completa
PHYSICAL
Medida en la celda física en Batemo en Karlsruhe, Alemania, no tomada del plano del fabricante. El volumen se deriva de la capacidad medida y de su densidad volumétrica, no se mide con un calibre. Definición completa
Medida en la celda física en Batemo en Karlsruhe, Alemania, no tomada del plano del fabricante. El volumen se deriva de la capacidad medida y de su densidad volumétrica, no se mide con un calibre. Definición completa
Medida en la celda física en Batemo en Karlsruhe, Alemania, no tomada del plano del fabricante. El volumen se deriva de la capacidad medida y de su densidad volumétrica, no se mide con un calibre. Definición completa
Medida en la celda física en Batemo en Karlsruhe, Alemania, no tomada del plano del fabricante. El volumen se deriva de la capacidad medida y de su densidad volumétrica, no se mide con un calibre. Definición completa
CELDA
Descargada desde carga completa a una corriente constante de C/10 y 25 °C, hasta que la celda alcanza 2,5 V o su superficie llega a 80 °C. El valor nominal es el indicado en la hoja de datos; el medido, gravimétrico y volumétrico son los registrados por Batemo durante esa descarga. Definición completa
Descargada desde carga completa a una corriente constante de C/10 y 25 °C, hasta que la celda alcanza 2,5 V o su superficie llega a 80 °C. El valor nominal es el indicado en la hoja de datos; el medido, gravimétrico y volumétrico son los registrados por Batemo durante esa descarga. Definición completa
La tensión promediada por carga a lo largo de la misma descarga a C/10: la energía intercambiada dividida por la carga intercambiada, no un único valor elegido de una curva. Es una media medida, no la tensión nominal impresa en una hoja de datos. Definición completa
En Batemo Insights
La tabla de arriba le da un único valor de capacidad. A continuación se muestra lo que hace Great Power INR18650-3000 bajo carga, medido en nuestro propio banco de prueba, en muchos puntos de operación y a varias temperaturas ambiente. Cada celda de la biblioteca se mide en condiciones idénticas, y eso es lo que las hace comparables. A 1C (la única tasa que se mide en todas las celdas), la energía utilizable es del 87 % al 99 % de la que entrega la misma celda a C/10.
Los tres paneles siguientes utilizan los mismos 15 puntos de operación medidos, a 25 °C de temperatura ambiente.
energía
15 pts · 25 °C · lin
El gráfico muestra cuánta energía puede entregar la celda cuando se opera a diferentes potencias.
energía utilizable / Wh
potencia de descarga / W
térmico
15 pts · 25 °C · lin
Cuanto mayores son las pérdidas térmicas, más se calienta la celda, lo que resulta en una mayor potencia disipada.
temperatura máx. de superficie / °C
potencia de descarga / W

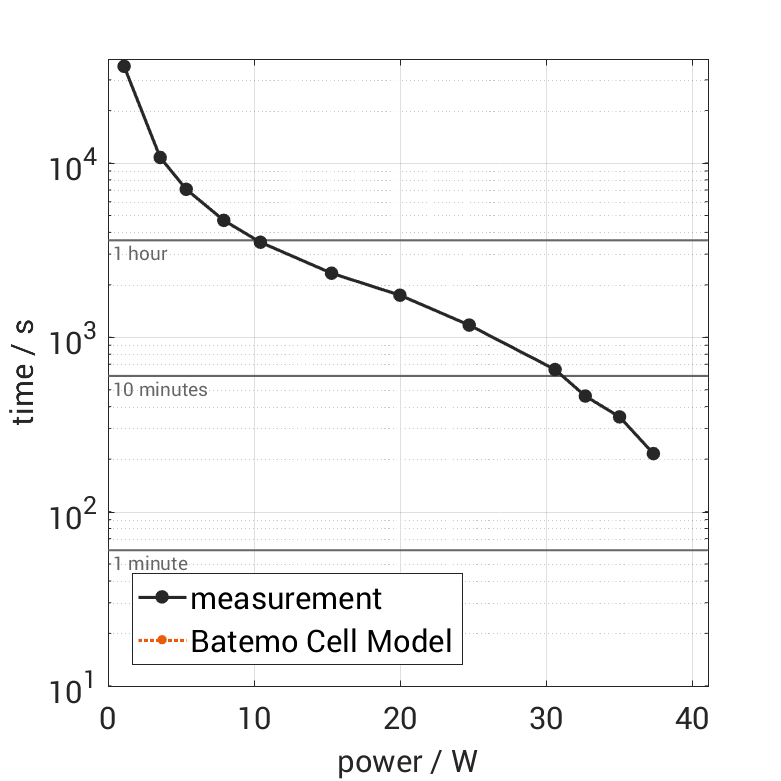

tiempo de ejecución
15 pts · 25 °C · log
Cuanta más potencia suministra la celda, menos tiempo puede entregarla.
tiempo de funcionamiento hasta corte / s (log)
potencia de descarga / W
Cada celda es un compromiso. Las propias mediciones de esta celda apuntan a tres desafíos a los que usted se enfrentará con ella. Cada uno muestra el número que lo respalda y dónde Batemo le ayuda a resolverlo.
Selección de celdas
10,92Wh21W
y eso es todo lo que le dirá una hoja de datos
Energía
segundo cuarto de 350 celdas
Potencia continua
cuarto inferior de 350 celdas
el desafío
La hoja de datos indica 3,00 Ah. ¿Cuánto entrega realmente en su sistema?
Fijarse solo en la energía y la potencia no es suficiente. Su ciclo de trabajo no es ni C/10 ni 1 C, y en algún punto intermedio el orden entre dos celdas puede invertirse.
Selección de celdasOptimización de sistemas
3,650V media
esta celda a C/10, cada punto un caso de carga de una celda de ejemplo
0
20
40
60
Ah/kg
C/10
1C
4C
8C
12C
hoja de datos
tensión de corte
límite térmico
casos de carga medidos · celda de ejemplo
el desafío
Mi pack tiene varios cientos de estas. La decisión ya no se refiere a la celda. Se refiere al sistema.
Un circuito equivalente ajustado a un puñado de mediciones reproduce esos puntos y se desvía en todos los demás, que es justo donde se mueve un estudio de sistema.
Optimización de sistemasDesarrollo de BMS
0–10,8A0–100% SOChasta 65°C
un BMS debe funcionar correctamente en cada rincón de este espacio
0
500
1000
W/kg
40 °C
25 °C
0 °C
−20 °C
punto más caliente
puntos de carga medidos · celda de ejemplo
el desafío
Entre 6,4 A y 10,8 A, mi estimación del estado de carga debe mantenerse. ¿Dónde se vuelve más imprecisa?
Cada punto porcentual de error de estimación se paga dos veces: una como autonomía que nadie usa, otra como margen que nadie toca.
Desarrollo de BMSEstas tres son los retos que plantean los propios números de esta celda. Cuál de ellos decide su producto es algo que solo su perfil de carga puede decir, y esa es la siguiente pregunta, no esta.
Cada celda de la biblioteca se mide antes de construir un modelo a partir de ella. Las precisiones medias se publicarán en cuanto el Batemo Cell Model esté finalizado.
Cada curva se registró desde un estado de carga completo, en una cámara climática bajo convección libre. El modelo se construye sobre estas mediciones.
Las más cercanas por energía específica y potencia específica medidas, los dos ejes del mapa de Ragone de arriba. No por química, y no es una recomendación. Otros valores, como la corriente continua, aún pueden diferir mucho.
Las dos celdas más cercanas en la biblioteca
También cercanas · separadas 2,2%
Los porcentajes de los anillos miden la distancia global, con energía y potencia combinadas. Los números × del recuadro discontinuo miden un solo eje: un punto en ese borde tiene tantas veces la energía o la potencia específica de esta celda.
Misma construcción + comportamiento más similar · separadas 1,5%
