TENPOWERINR21700-40XG

Medida en Batemo: la TENPOWER INR21700-40XG ofrece una densidad de energía de 224 Wh/kg y mantiene una potencia continua de 140 W en una celda de formato 21700.

Abierta, medida y modelada en Batemo en Karlsruhe, Alemania · 196 parámetros medidos por celda · no son valores de hoja de datos

Disponible comoModelReportData

Dimensiones
21,3 x 70,2mm
Masa
66,2 g
Resistencia interna
Solo Insights (medido en Batemo, disponible en Batemo Insights)
Dispersión en un lote medido
Solo Insights (medido en Batemo, disponible en Batemo Insights)

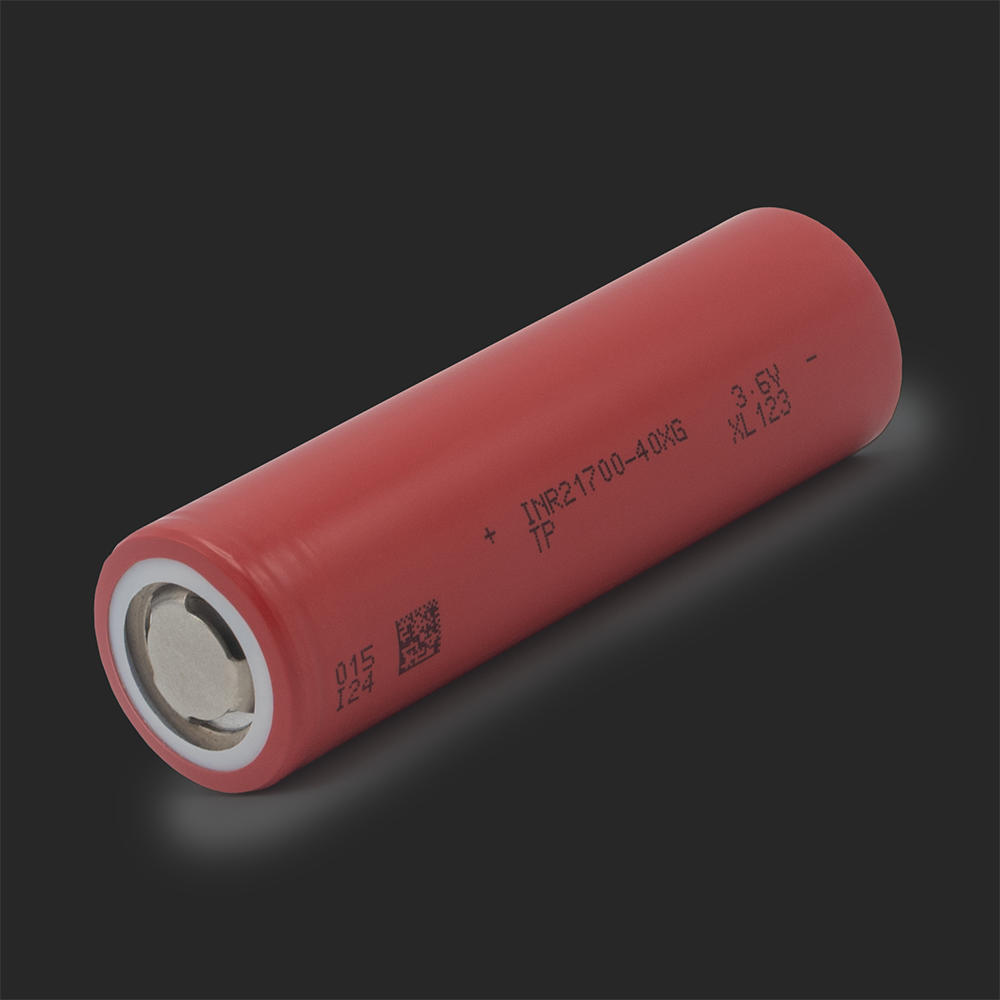

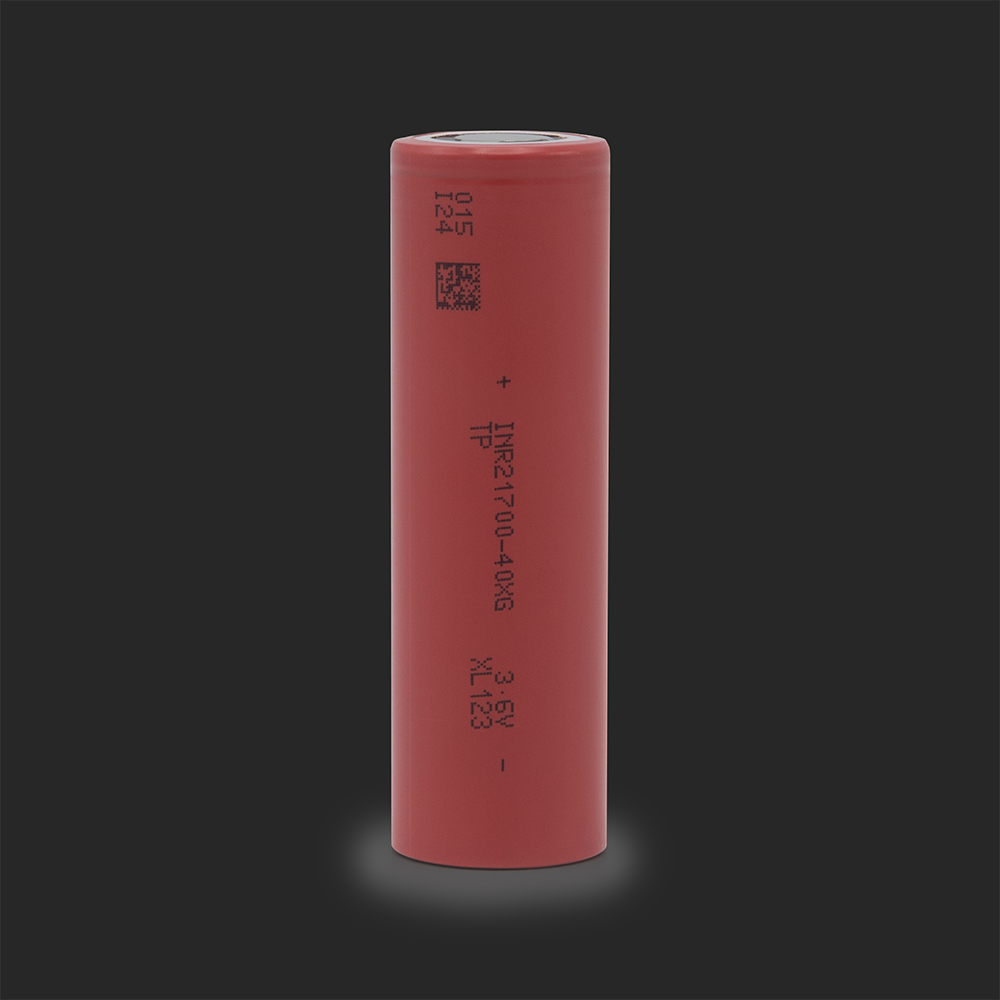

TENPOWER INR21700-40XG: la celda física junto a su modelo Batemo
La celda medida y su modelo físico
TENPOWER INR21700-40XG
224 Wh/kg · 2508 W/kg
0400080000250500potencia, W/kg →energía, Wh/kg →

esta celda350 celdas de muestra más

Mostrar los 17 valores medidos y 3 más tras el candado

ENERGÍA

Energía gravimétrica (C/10)
?

La energía intercambiada durante la descarga C/10 descrita en Capacidad, dividida por la masa o el volumen de la celda. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa

224Wh/kg
Energía volumétrica (C/10)
?

La energía intercambiada durante la descarga C/10 descrita en Capacidad, dividida por la masa o el volumen de la celda. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa

593Wh/L
Energía absoluta (C/10)
?

La energía intercambiada durante la descarga C/10 descrita en Capacidad, en vatios-hora. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa

14,83Wh

POTENCIA

Potencia gravimétrica, pico
?

La potencia pico o continua indicada arriba, dividida por la masa o el volumen de la celda. No es un valor nominal de hoja de datos: la corriente que la sustenta se midió en los bancos de prueba propios de Batemo. Definición completa

2508W/kg
Potencia gravimétrica, continua
?

La potencia pico o continua indicada arriba, dividida por la masa o el volumen de la celda. No es un valor nominal de hoja de datos: la corriente que la sustenta se midió en los bancos de prueba propios de Batemo. Definición completa

2114W/kg
Potencia volumétrica, pico
?

La potencia pico o continua indicada arriba, dividida por la masa o el volumen de la celda. No es un valor nominal de hoja de datos: la corriente que la sustenta se midió en los bancos de prueba propios de Batemo. Definición completa

6633W/L
Potencia volumétrica, continua
?

La potencia pico o continua indicada arriba, dividida por la masa o el volumen de la celda. No es un valor nominal de hoja de datos: la corriente que la sustenta se midió en los bancos de prueba propios de Batemo. Definición completa

5593W/L
Potencia absoluta, pico
?

Los valores máximos corresponden a la corriente más alta que Batemo midió que la celda puede sostener brevemente; los valores continuos utilizan la corriente inferior que puede sostener sin interrupción. Ambos se detienen en la misma condición de 2,5 V / 80 °C que las mediciones de descarga. Definición completa

166,0W
Potencia absoluta, continua
?

Los valores máximos corresponden a la corriente más alta que Batemo midió que la celda puede sostener brevemente; los valores continuos utilizan la corriente inferior que puede sostener sin interrupción. Ambos se detienen en la misma condición de 2,5 V / 80 °C que las mediciones de descarga. Definición completa

140,0W

CORRIENTE

Corriente absoluta, pico
?

La corriente de descarga constante más alta que Batemo midió que la celda puede sostener brevemente, antes de que se aplique la misma condición de parada de 2,5 V / 80 °C. Definición completa

48,5A
Corriente absoluta, continua
?

La corriente de descarga constante más alta que Batemo midió que la celda puede sostener de forma continua, antes de que se aplique la misma condición de parada de 2.5 V / 80 °C. Definición completa

40,5A

PHYSICAL

Dimensiones
?

Medida en la celda física en Batemo en Karlsruhe, Alemania, no tomada del plano del fabricante. El volumen se deriva de la capacidad medida y de su densidad volumétrica, no se mide con un calibre. Definición completa

21,3 x 70,2mm
Masa
?

Medida en la celda física en Batemo en Karlsruhe, Alemania, no tomada del plano del fabricante. El volumen se deriva de la capacidad medida y de su densidad volumétrica, no se mide con un calibre. Definición completa

66,2g
Volumen
?

Medida en la celda física en Batemo en Karlsruhe, Alemania, no tomada del plano del fabricante. El volumen se deriva de la capacidad medida y de su densidad volumétrica, no se mide con un calibre. Definición completa

25,0cm³
Formato
?

Medida en la celda física en Batemo en Karlsruhe, Alemania, no tomada del plano del fabricante. El volumen se deriva de la capacidad medida y de su densidad volumétrica, no se mide con un calibre. Definición completa

21700

CELDA

Capacidad absoluta, nominal
?

Descargada desde carga completa a una corriente constante de C/10 y 25 °C, hasta que la celda alcanza 2,5 V o su superficie llega a 80 °C. El valor nominal es el indicado en la hoja de datos; el medido, gravimétrico y volumétrico son los registrados por Batemo durante esa descarga. Definición completa

4,00Ah
Capacidad absoluta, medida (C/10)
?

Descargada desde carga completa a una corriente constante de C/10 y 25 °C, hasta que la celda alcanza 2,5 V o su superficie llega a 80 °C. El valor nominal es el indicado en la hoja de datos; el medido, gravimétrico y volumétrico son los registrados por Batemo durante esa descarga. Definición completa

4,04Ah
Tensión media (C/10)
?

La tensión promediada por carga a lo largo de la misma descarga a C/10: la energía intercambiada dividida por la carga intercambiada, no un único valor elegido de una curva. Es una media medida, no la tensión nominal impresa en una hoja de datos. Definición completa

3,67V

En Batemo Insights

Espectro de impedancia (EIS)
Solo Insights (medido en Batemo, disponible en Batemo Insights)
Generación de calor y propiedades térmicas
Solo Insights (medido en Batemo, disponible en Batemo Insights)
Pérdida de capacidad tras la formación
Solo Insights (medido en Batemo, disponible en Batemo Insights)

Lo que hace esta celda cuando realmente se la carga.

La tabla de arriba le da un único valor de capacidad. A continuación se muestra lo que hace TENPOWER INR21700-40XG bajo carga, medido en nuestro propio banco de prueba, en muchos puntos de operación y a varias temperaturas ambiente. Cada celda de la biblioteca se mide en condiciones idénticas, y eso es lo que las hace comparables. A 1C (la única tasa que se mide en todas las celdas), la energía utilizable es del 87 % al 99 % de la que entrega la misma celda a C/10.

Los tres paneles siguientes utilizan los mismos 14 puntos de operación medidos, a 25 °C de temperatura ambiente.

energía

14 pts · 25 °C · lin

¿Cuánta energía puede suministrar?

El gráfico muestra cuánta energía puede entregar la celda cuando se opera a diferentes potencias.

energía utilizable / Wh

2.57.512.517.50100200300

potencia de descarga / W

A 25 °C de temperatura ambiente, TENPOWER INR21700-40XG entrega 5,3 Wh a 310 W, frente a 14,8 Wh a C/10 (1,5 W).

térmico

14 pts · 25 °C · lin

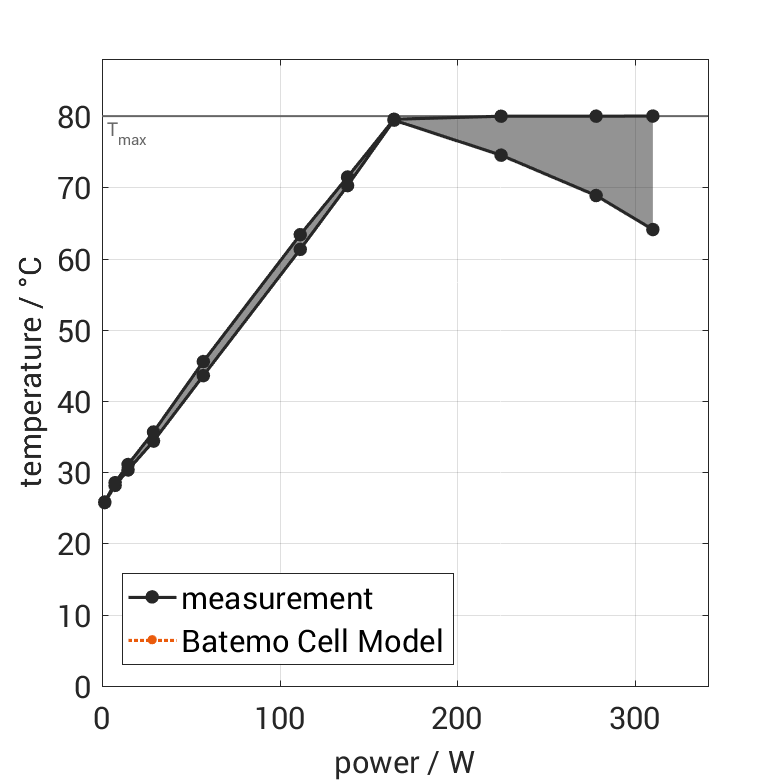

¿Cuánto se calienta?

Cuanto mayores son las pérdidas térmicas, más se calienta la celda, lo que resulta en una mayor potencia disipada.

temperatura máx. de superficie / °C

204060800100200300

potencia de descarga / W

A 25 °C de temperatura ambiente, la superficie de TENPOWER INR21700-40XG alcanza 64,1 °C a 310 W, frente a 25,8 °C a C/10 (1,5 W).

tiempo de ejecución

14 pts · 25 °C · log

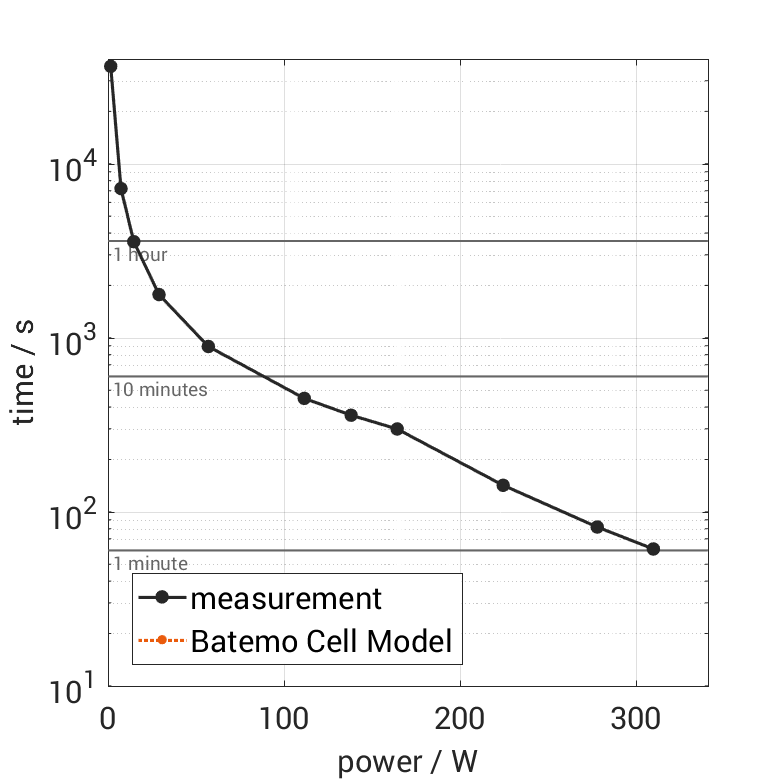

¿Cuánto tiempo puede suministrar la potencia?

Cuanta más potencia suministra la celda, menos tiempo puede entregarla.

tiempo de funcionamiento hasta corte / s (log)

10100100010k100k0100200300

potencia de descarga / W

A 25 °C de temperatura ambiente, TENPOWER INR21700-40XG funciona durante 1 min a 310 W, frente a 10 h 06 min a C/10 (1,5 W).

Los 3 principales desafíos que usted enfrenta con esta celda.

Cada celda es un compromiso. Las propias mediciones de esta celda apuntan a tres desafíos a los que usted se enfrentará con ella. Cada uno muestra el número que lo respalda y dónde Batemo le ayuda a resolverlo.

Selección de celdas

Elegir la celda correcta

14,83Wh140W

y eso es todo lo que le dirá una hoja de datos

Energía

tercer cuarto de 351 celdas

Potencia continua

cuarto superior de 351 celdas

el desafío

La hoja de datos indica 4,00 Ah. ¿Cuánto entrega realmente en su sistema?

Fijarse solo en la energía y la potencia no es suficiente. Su ciclo de trabajo no es ni C/10 ni 1 C, y en algún punto intermedio el orden entre dos celdas puede invertirse.

Selección de celdas

Análisis térmico

Cómo evacuar el calor

acerca de 129mW/cm²

del calor en operación típica: 7,0 W en total

calor emitido

54 cm² de superficie

el desafío

Exijo a esta celda 40,5 A durante todo el día, con 66,2 g de masa. ¿Adónde va ese calor?

Una temperatura superficial no es la temperatura que decide. Lo que ningún sensor puede mostrar en una celda terminada es la temperatura en su interior, y la diferencia entre ambas crece justo donde importa.

Análisis térmico

Vida útil

Prolongar su vida útil

4,04Ah

medido a C/10: todas las curvas esquemáticas de arriba empiezan aquí

ciclos →

el desafío

Esta capacidad describe la celda al inicio de su vida útil. ¿Cómo cambia bajo diferentes condiciones de operación?

Un ensayo de ciclos le indica qué ocurrió bajo ese ensayo concreto. No le dice qué mecanismo redujo la capacidad ni qué debe cambiar.

Vida útil

Estas tres son los retos que plantean los propios números de esta celda. Cuál de ellos decide su producto es algo que solo su perfil de carga puede decir, y esa es la siguiente pregunta, no esta.

Lo que el modelo de la TENPOWER INR21700-40XG responde y la medición no puede.

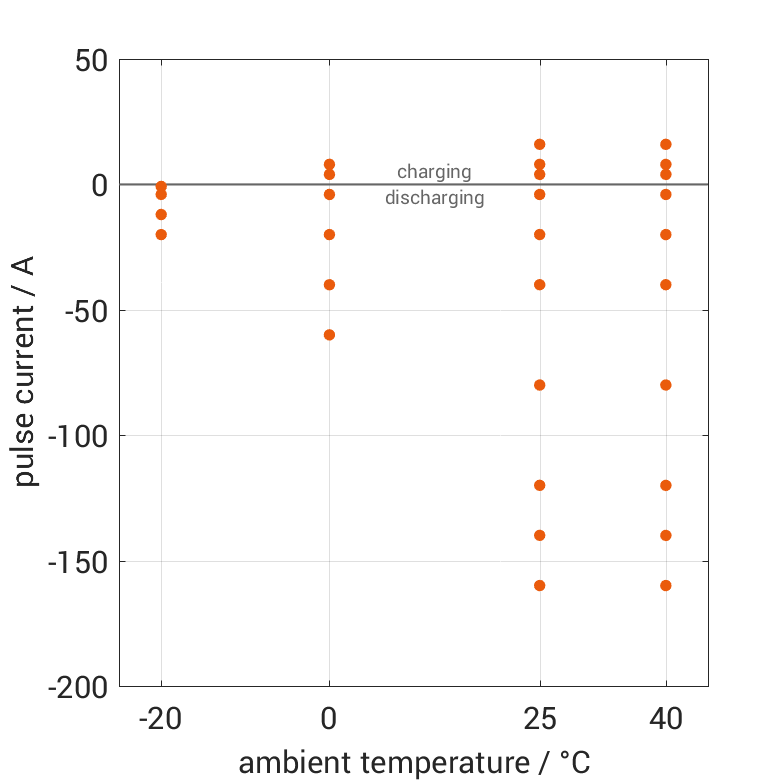

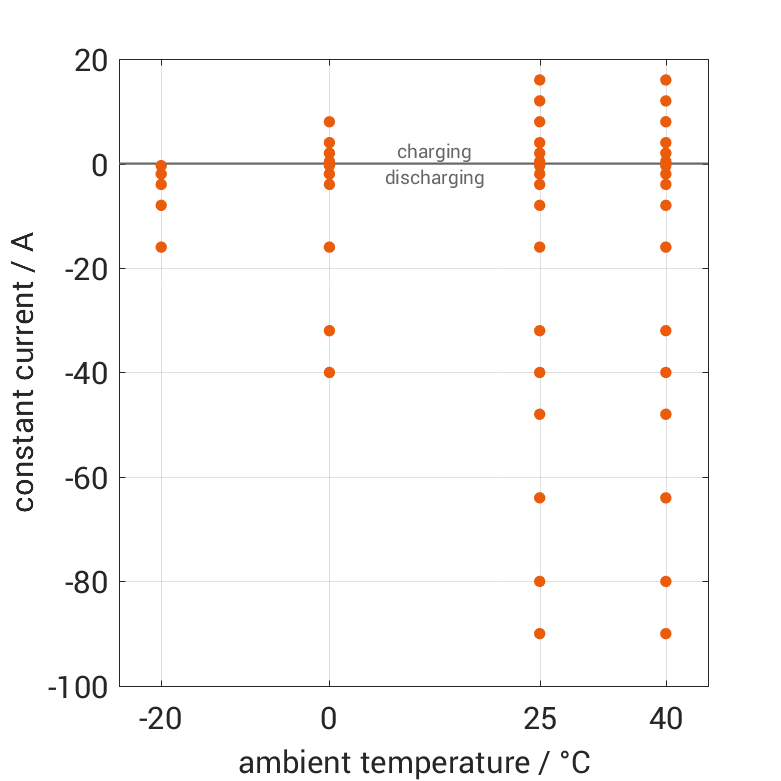

Batemo construyó un modelo basado en física de la TENPOWER INR21700-40XG a partir de las mediciones de arriba y lo comprobó después con el conjunto completo de experimentos de validación: descarga, carga, pulsos y perfiles. En todos ellos el modelo se desvía de la medición 0,017 V en tensión y 0,6 K en temperatura superficial, en valor cuadrático medio. Son desviaciones que Batemo midió, no una tolerancia que Batemo prometa.

“Si usted puede mostrarnos otro modelo de celda de batería más preciso, le reembolsaremos su dinero.”

BatemoEn cada uno de los 198 modelos de celda Batemo de la biblioteca
Tensión
0,017V
0,5 % del rango medido
Temperatura
0,6K
0,6 % del rango medido
Potencia
0,47W
0,5 % del rango medido
Energía
0,090Wh
1,1 % del rango medido

Más información sobre el Batemo Cell Model ›

Cada valor es la raíz del error cuadrático medio de la diferencia entre medición y simulación, sobre el conjunto completo de experimentos de validación de esta celda: descarga, carga, pulsos y perfiles. Una cuarta parte de esos experimentos solo la conoce la parte que desafía el modelo, no Batemo. Referencia del modelo B0434.

Cómo se comporta esta celda en el campo.

Las más cercanas por energía específica y potencia específica medidas, los dos ejes del mapa de Ragone de arriba. No por química, y no es una recomendación. Otros valores, como la corriente continua, aún pueden diferir mucho.

Las dos celdas más cercanas en la biblioteca

También cercanas · separadas 6,3%

BAK Battery INR2170-40D

21700
  • Energía gravimétrica230 Wh/kg+2,7%
  • Potencia gravimétrica, pico2372 W/kg-5,4%
  • Corriente absoluta, continua34,8 A-14,1%
  • Masa65 g-1,5%
Abrir página de celda
Esta celda en el centro de un mapa de energía específica (horizontal) y potencia pico específica (vertical). Misma construcción + comportamiento más similar: Reliance INR21700-RS40, separadas 5,6%. También cercanas: BAK Battery INR2170-40D, separadas 6,3%.×1,25×0,80×1,25×0,80energía →potencia ↑5%10%

Los porcentajes de los anillos miden la distancia global, con energía y potencia combinadas. Los números × del recuadro discontinuo miden un solo eje: un punto en ese borde tiene tantas veces la energía o la potencia específica de esta celda.

  • Esta celda
  • Otras celdas, misma construcción, en ventana

Misma construcción + comportamiento más similar · separadas 5,6%

Reliance INR21700-RS40

21700
  • Energía gravimétrica227 Wh/kg+1,4%
  • Potencia gravimétrica, pico2379 W/kg-5,1%
  • Corriente absoluta, continua36,8 A-9,4%
  • Masa65 g-1,7%
Abrir página de celda
