セル選定
適切なセルの選択
20.34Wh45W
それがデータシートから得られるすべての情報です
エネルギー
343個のセルの第3四半期
連続出力
343 セルの第2四半期
課題
データシートには5.75 Ahと記載されています。しかし、実際のシステムではどれだけの容量が得られるのでしょうか？
エネルギーと出力だけを見ても十分ではありません。実際のデューティサイクルはC/10でも1 Cでもなく、その中間のどこかで2つのセルの順位が逆転することがあります。

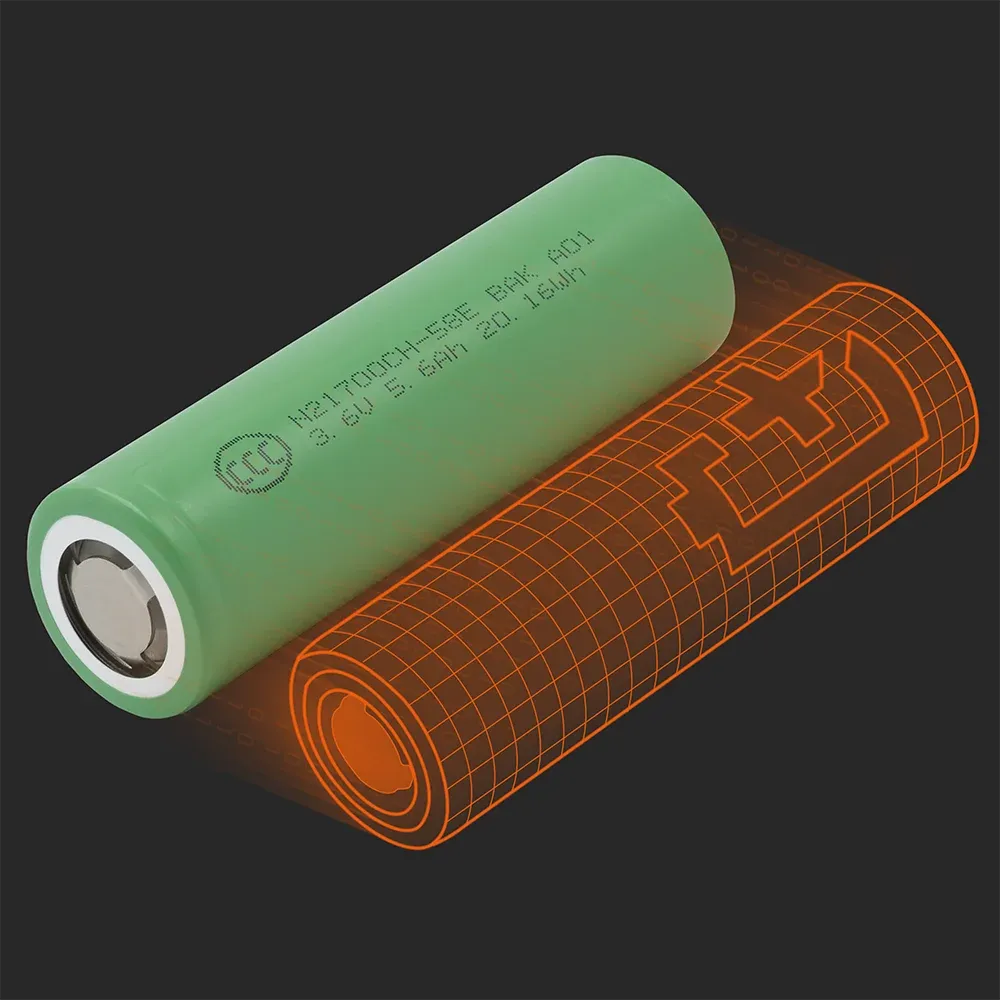

セル選定BAK BatteryN21700CH-58E
Batemoでの測定結果：BAK Battery N21700CH-58Eは285 Wh/kgのエネルギー密度を持ち、21700セルで45 Wの連続出力を維持します。
ドイツ・カールスルーエのBatemoにて開封・測定・モデル化 · セルあたり196の測定パラメータ · データシート値ではありません
- 寸法
- 21.5 x 70.6mm
- 質量
- 71.4 g
- 容量（実測値）
- 5.62 Ah
- 平均電圧（C/10）
- 3.62 V
- 重量エネルギー密度
- 285 Wh/kg
- 体積エネルギー密度
- 793 Wh/L
- 重量出力密度（ピーク）
- 1,170 W/kg
- 体積出力密度（ピーク）
- 3,260 W/L
- 内部抵抗
- Insights のみ — Batemoにて測定、Batemo Insightsにて提供
- 測定バッチ全体のばらつき
- Insights のみ — Batemoにて測定、Batemo Insightsにて提供
BAK Battery N21700CH-58E
285 Wh/kg · 1,170 W/kg
このセルさらに 342 個のサンプルセル
17 件の測定値をすべて表示 — さらに 3 件はロックの後ろに
エネルギー
- 重量エネルギー（C/10）
?
「容量」の項目に記載されているC/10放電中に交換されたエネルギーを、セルの質量または体積で除した値です。公称容量から計算するのではなく、直接測定した値です。 完全な定義
- 285Wh/kg
- 体積エネルギー密度（C/10）
?
「容量」の項目に記載されているC/10放電中に交換されたエネルギーを、セルの質量または体積で除した値です。公称容量から計算するのではなく、直接測定した値です。 完全な定義
- 793Wh/L
- 絶対エネルギー（C/10）
?
「容量」に記載のC/10放電中に授受されるエネルギーをワット時で表した値です。公称容量から計算したものではなく、直接測定した値です。 完全な定義
- 20.34Wh
パワー
- 重量出力密度（ピーク）
?
上記のピークまたは連続出力をセルの質量または体積で除した値です。データシートの定格値ではなく、Batemo 独自のテストベンチで実測した電流に基づいています。 完全な定義
- 1,170W/kg
- 重量比出力（連続）
?
上記のピークまたは連続出力をセルの質量または体積で除した値です。データシートの定格値ではなく、Batemo 独自のテストベンチで実測した電流に基づいています。 完全な定義
- 629W/kg
- 体積出力密度（ピーク）
?
上記のピークまたは連続出力をセルの質量または体積で除した値です。データシートの定格値ではなく、Batemo 独自のテストベンチで実測した電流に基づいています。 完全な定義
- 3,260W/L
- 体積電力密度（連続）
?
上記のピークまたは連続出力をセルの質量または体積で除した値です。データシートの定格値ではなく、Batemo 独自のテストベンチで実測した電流に基づいています。 完全な定義
- 1,753W/L
電流
PHYSICAL
セル
- 絶対容量（公称値）
?
満充電状態からC/10の定電流、25°Cの条件で、セル電圧が2.5Vまたはセル表面温度が80°Cに達するまで放電します。公称値はデータシートの値であり、実測値・重量エネルギー密度・体積エネルギー密度はBatemoがその放電中に記録した値です。 完全な定義
- 5.75Ah
- 絶対容量（実測値）（C/10）
?
満充電状態からC/10の定電流、25°Cの条件で、セル電圧が2.5Vまたはセル表面温度が80°Cに達するまで放電します。公称値はデータシートの値であり、実測値・重量エネルギー密度・体積エネルギー密度はBatemoがその放電中に記録した値です。 完全な定義
- 5.62Ah
- 平均電圧（C/10）
?
同一C/10放電における充電量加重平均電圧 — 交換されたエネルギーを交換された電荷量で除した値であり、曲線上の1点を選んだものではありません。これはデータシートに記載された公称電圧ではなく、測定による平均値です。 完全な定義
- 3.62V
Batemo Insightsにて
- インピーダンススペクトル（EIS）
- Insights のみ — Batemoにて測定、Batemo Insightsにて提供
- セル自体を変更した場合はどうなりますか？
- ソリューション
- 発熱と熱特性
- Insights のみ — Batemoにて測定、Batemo Insightsにて提供
- このセルはどれだけ速く充電できますか？
- ソリューション
- フォーメーション後の容量損失
- Insights のみ — Batemoにて測定、Batemo Insightsにて提供
実際に負荷をかけたとき、このセルがどのような挙動を示すか。
上の表はセルの容量を1つの数値で示しています。以下は、BAK Battery N21700CH-58Eが負荷をかけた状態でどのような挙動を示すかを表したものです。自社のテストベンチで、多数の動作点および複数の周囲温度にわたって測定しています。ライブラリ内のすべてのセルは同一条件で測定されているため、相互に比較することが可能です。 1C（全セルで測定される唯一のレート）では、使用可能エネルギーは同じセルがC/10で供給するエネルギーの87%〜99%です。
以下の3つのパネルはすべて、25 °Cの周囲温度における同じ11の測定動作点を使用しています。
エネルギー
11 pts · 25 °C · lin
供給できるエネルギー量はどのくらいですか？
このグラフは、セルをさまざまな電力で動作させた場合に供給できるエネルギー量を示しています。
使用可能エネルギー / Wh
放電電力 / W
熱
11 pts · 25 °C · lin
最高温度はどのくらいですか？
熱損失が大きいほどセルの温度が上昇し、放出電力が増加します。
最大表面温度 / °C
放電電力 / W
実行時間
11 pts · 25 °C · log
その出力をどれだけ長く維持できますか？
セルが供給する電力が大きいほど、その電力を維持できる時間は短くなります。
カットオフまでの動作時間 / s（対数）
放電電力 / W
このセルで直面する上位3つの課題。
すべてのセルはトレードオフの産物です。このセル自身の測定データから、使用時に直面する3つの課題が明らかになっています。それぞれの課題について、背景にある数値と、Batemoがその解決をどのように支援するかをご確認いただけます。
急速充電
急速充電
100 %から 63% SOC 5分以内に
実測ピーク電流での放電——上記の充電プロファイルは模式図です
↑ 充電電流
CC-CV · ステップ充電 · 定電力 · ブースト
時間 →
課題
単一セルから 24.7 A のピーク出力。充電側では別の制約が生じます — どのように急速充電すればよいでしょうか？
CC-CV、ステップ充電、定電力、ブースト充電——どの充電プロファイルも、セル内部で互いに影響し合う制限と時間のトレードオフです。このセルで最も速いプロファイルはどれか、データシートには記載されていません。
急速充電寿命
長寿命化
5.62Ah
C/10で測定 — 上記の概略曲線はすべてここを起点としています
あなたの寿命末期
サイクル →
課題
この容量はセルのライフ初期における値です。使用条件が異なると、どのように変化するのでしょうか。
サイクルテストでわかるのは、その1回のテスト条件下で何が起きたかだけです。どのメカニズムが容量を低下させたのか、何を変えるべきかは、サイクルテストからはわかりません。
寿命これら3つの課題は、このセル自身のデータが示すものです。どれが製品の決定要因になるかは、負荷プロファイルによってのみ判断できます。それは次の問いであり、今ここで答えるものではありません。
BAK Battery N21700CH-58Eのモデルが答えられること、そして測定では答えられないこと。
Batemoは上記の測定データをもとにBAK Battery N21700CH-58Eの物理ベースモデルを構築し、放電・充電・パルス・プロファイルを含む一連の検証実験と照合しました。すべての実験を通じて、モデルと測定値の偏差は電圧で0.019 V、表面温度で0.8 K（二乗平均平方根）です。これらはBatemoが実測した偏差であり、Batemoが約束する許容値ではありません。
“これより精度の高いバッテリーセルモデルをご提示いただければ、代金を返金いたします。”
- 電圧
- 0.019V
- 0.6 測定レンジの%
- 温度
- 0.8K
- 0.9 測定レンジの%
- 電力
- 0.11W
- 0.6 測定レンジの%
- エネルギー
- 0.170Wh
- 1.3 測定レンジの%
各値は、このセルのすべての検証実験（放電、充電、パルス、プロファイル）にわたる測定値とシミュレーション値の差の二乗平均平方根です。これらの実験のうち4分の1は、モデルを検証する側のみが把握しており、Batemoには開示されていません。 モデルリファレンスB0477。
このセルの市場における位置づけ。
上記のラゴネマップの2軸である測定済み重量エネルギー密度と出力密度に基づく最近傍セルです。化学種による分類ではなく、推奨でもありません。連続電流など、他の数値は大きく異なる場合があります。
ライブラリ内で最も近い2つのセル
近いセル · 7.7% の差
Innolith High Energy 21700 (A)
21700- 重量エネルギー密度290 Wh/kg+1.9%
- 重量出力密度（ピーク）1,089 W/kg-6.9%
- 絶対電流（連続）9.5 A-28.4%
- 質量66 g-7.0%
リングのパーセンテージは、エネルギーと出力を合わせた総合的な距離を示します。破線ボックス上の×の数値は1つの軸のみを示しており、その辺上の点がこのセル自身の重量エネルギー密度または重量出力密度の何倍であるかを表しています。
- このセル
- 同構造の他のセル（ウィンドウ内）
同一構造 · 6.7% の差
EVE Energy INR21700-50E(2)
21700- 重量エネルギー密度268 Wh/kg-5.8%
- 重量出力密度（ピーク）1,200 W/kg+2.5%
- 絶対電流（連続）12.4 A-7.2%
- 質量68 g-5.0%
BAK Battery N21700CH-58Eには何が必要ですか？
Ion（バッテリー意思決定アシスタント）は、ローンチ後にこのページに加わります。それまでの間、お問い合わせはこのセルを測定したエンジニアに直接届きます。
ここでは4つの数値をご覧いただけます。実際には196項目を測定しています。
- このセルについて、このページでロックされている値が必要です。
- このセルは 13.3 A を連続して保持できます。その数値の背後にある抵抗と発熱量を知りたいです。
- これらのセルでパックを構築しています。測定済みバッチ全体のばらつき、および他の342のばらつきデータが必要です。
測定値が示す範囲の先に、意思決定が始まります。
- 負荷プロファイルがあります。比較を実行して、候補リストを提示してください。
- 71グラムから25 Aのピーク出力。筐体を決定する前に、冷却への影響はどうなりますか？
- エネルギーの 92 パーセンタイル。出力への影響を確認したいです。
メールボックスではなく、エンジニアが直接読みます。通常、1営業日以内に返信いたします。
エンジニアに相談するこの数値は何のために必要ですか？
当社はそのデータを保有しています。その価値は、お客様が何を構築しているかによって異なります。
このセルについて何が必要ですか？
その一部の数値をこのページに掲載しています。私たちは196項目を測定しました。
内部抵抗
抵抗はどのような判断に影響しますか？
データシートに記載された1つの数値。パックのすべての損失はここから始まります。
インピーダンススペクトル（EIS）
そのスペクトルのどこに向けて開発していますか？
EIS曲線は数値ではありません。モデルへの入力データです。
発熱と熱特性
このセルには実際にどれだけの冷却が必要ですか？
熱がエンクロージャーを決定します。これは、データシートにほぼ記載されていない数値です。
フォーメーション後の容量損失
これは保証に関する問題ですか、それとも設計マージンに関する問題ですか？
セルは、お客様の手元に届く前に容量を失います。
測定バッチ全体のばらつき
セル400はセル1と同じ挙動をするのでしょうか？
測定された1つのセルは、あくまで1つのセルです。パックはバッチです。
