セル選定
適切なセルの選択
48.69Wh128W
それがデータシートから得られるすべての情報です
エネルギー
343セル中の上位4分の1
連続出力
343個のセルの第3四半期
課題
データシートには15.00 Ahと記載されています。しかし、実際のシステムではどれだけの容量が得られるのでしょうか？
エネルギーと出力だけを見ても十分ではありません。実際のデューティサイクルはC/10でも1 Cでもなく、その中間のどこかで2つのセルの順位が逆転することがあります。

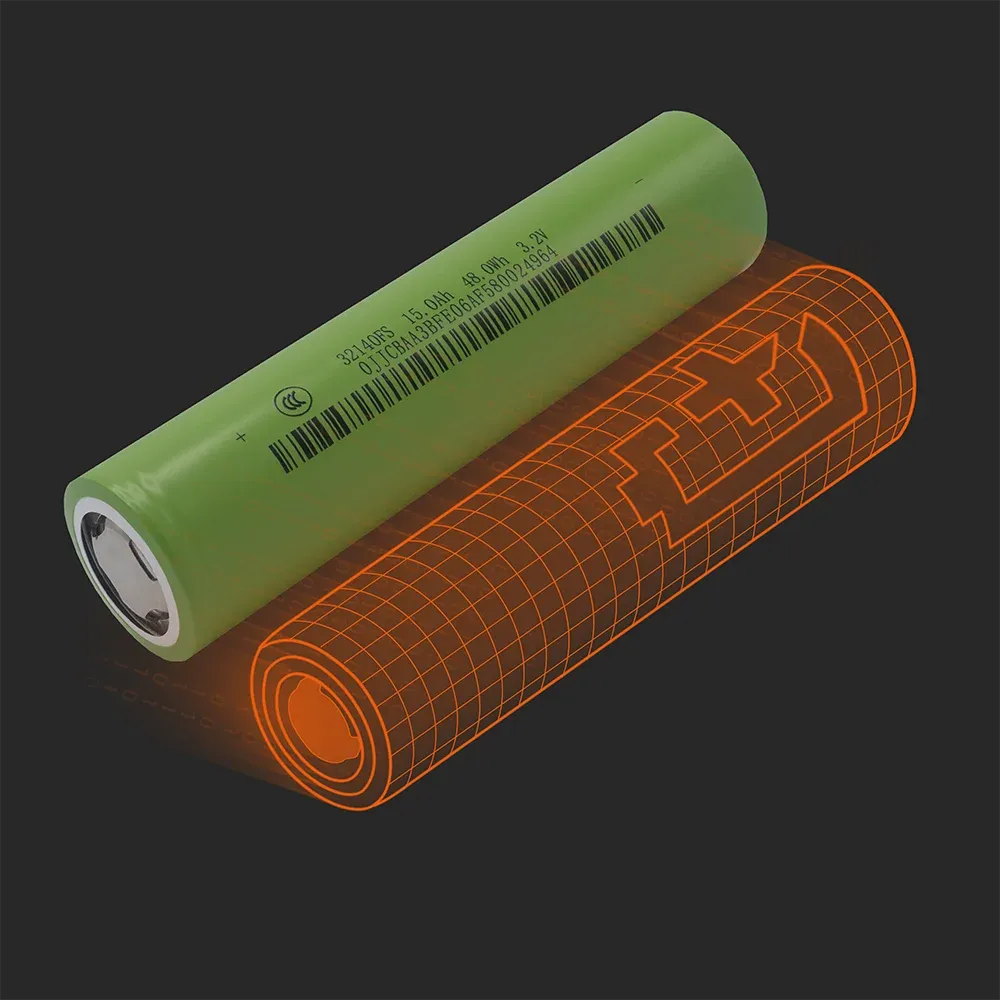

セル選定CBAK32140FS-2
Batemoでの測定結果：CBAK 32140FS-2は168 Wh/kgのエネルギー密度を持ち、その他の円筒形セルで128 Wの連続出力を維持します。
ドイツ・カールスルーエのBatemoにて開封・測定・モデル化 · セルあたり196の測定パラメータ · データシート値ではありません
提供形態Data
- 寸法
- 33.1 x 139.7mm
- 質量
- 289.4 g
- 容量（実測値）
- 15.04 Ah
- 平均電圧（C/10）
- 3.24 V
- 重量エネルギー密度
- 168 Wh/kg
- 体積エネルギー密度
- 405 Wh/L
- 重量出力密度（ピーク）
- 922 W/kg
- 体積出力密度（ピーク）
- 2,216 W/L
- 内部抵抗
- Insights のみ — Batemoにて測定、Batemo Insightsにて提供
- 測定バッチ全体のばらつき
- Insights のみ — Batemoにて測定、Batemo Insightsにて提供
CBAK 32140FS-2
168 Wh/kg · 922 W/kg
このセルさらに 342 個のサンプルセル
17 件の測定値をすべて表示 — さらに 3 件はロックの後ろに
エネルギー
- 重量エネルギー（C/10）
?
「容量」の項目に記載されているC/10放電中に交換されたエネルギーを、セルの質量または体積で除した値です。公称容量から計算するのではなく、直接測定した値です。 完全な定義
- 168Wh/kg
- 体積エネルギー密度（C/10）
?
「容量」の項目に記載されているC/10放電中に交換されたエネルギーを、セルの質量または体積で除した値です。公称容量から計算するのではなく、直接測定した値です。 完全な定義
- 405Wh/L
- 絶対エネルギー（C/10）
?
「容量」に記載のC/10放電中に授受されるエネルギーをワット時で表した値です。公称容量から計算したものではなく、直接測定した値です。 完全な定義
- 48.75Wh
パワー
- 重量出力密度（ピーク）
?
上記のピークまたは連続出力をセルの質量または体積で除した値です。データシートの定格値ではなく、Batemo 独自のテストベンチで実測した電流に基づいています。 完全な定義
- 922W/kg
- 重量比出力（連続）
?
上記のピークまたは連続出力をセルの質量または体積で除した値です。データシートの定格値ではなく、Batemo 独自のテストベンチで実測した電流に基づいています。 完全な定義
- 443W/kg
- 体積出力密度（ピーク）
?
上記のピークまたは連続出力をセルの質量または体積で除した値です。データシートの定格値ではなく、Batemo 独自のテストベンチで実測した電流に基づいています。 完全な定義
- 2,216W/L
- 体積電力密度（連続）
?
上記のピークまたは連続出力をセルの質量または体積で除した値です。データシートの定格値ではなく、Batemo 独自のテストベンチで実測した電流に基づいています。 完全な定義
- 1,064W/L
電流
PHYSICAL
セル
- 絶対容量（公称値）
?
満充電状態からC/10の定電流、25°Cの条件で、セル電圧が2.5Vまたはセル表面温度が80°Cに達するまで放電します。公称値はデータシートの値であり、実測値・重量エネルギー密度・体積エネルギー密度はBatemoがその放電中に記録した値です。 完全な定義
- 15.00Ah
- 絶対容量（実測値）（C/10）
?
満充電状態からC/10の定電流、25°Cの条件で、セル電圧が2.5Vまたはセル表面温度が80°Cに達するまで放電します。公称値はデータシートの値であり、実測値・重量エネルギー密度・体積エネルギー密度はBatemoがその放電中に記録した値です。 完全な定義
- 15.04Ah
- 平均電圧（C/10）
?
同一C/10放電における充電量加重平均電圧 — 交換されたエネルギーを交換された電荷量で除した値であり、曲線上の1点を選んだものではありません。これはデータシートに記載された公称電圧ではなく、測定による平均値です。 完全な定義
- 3.24V
Batemo Insightsにて
- インピーダンススペクトル（EIS）
- Insights のみ — Batemoにて測定、Batemo Insightsにて提供
- セル自体を変更した場合はどうなりますか？
- ソリューション
- 発熱と熱特性
- Insights のみ — Batemoにて測定、Batemo Insightsにて提供
- このセルはどれだけ速く充電できますか？
- ソリューション
- フォーメーション後の容量損失
- Insights のみ — Batemoにて測定、Batemo Insightsにて提供
実際に負荷をかけたとき、このセルがどのような挙動を示すか。
上の表はセルの容量を1つの数値で示しています。以下は、CBAK 32140FS-2が負荷をかけた状態でどのような挙動を示すかを表したものです。自社のテストベンチで、多数の動作点および複数の周囲温度にわたって測定しています。ライブラリ内のすべてのセルは同一条件で測定されているため、相互に比較することが可能です。 1C（全セルで測定される唯一のレート）では、使用可能エネルギーは同じセルがC/10で供給するエネルギーの87%〜99%です。
以下の3つのパネルはすべて、25 °Cの周囲温度における同じ12の測定動作点を使用しています。
エネルギー
12 pts · 25 °C · lin
供給できるエネルギー量はどのくらいですか？
このグラフは、セルをさまざまな電力で動作させた場合に供給できるエネルギー量を示しています。
使用可能エネルギー / Wh
放電電力 / W
熱
12 pts · 25 °C · lin
最高温度はどのくらいですか？
熱損失が大きいほどセルの温度が上昇し、放出電力が増加します。
最大表面温度 / °C
放電電力 / W
実行時間
12 pts · 25 °C · log
その出力をどれだけ長く維持できますか？
セルが供給する電力が大きいほど、その電力を維持できる時間は短くなります。
カットオフまでの動作時間 / s（対数）
放電電力 / W
このセルで直面する上位3つの課題。
すべてのセルはトレードオフの産物です。このセル自身の測定データから、使用時に直面する3つの課題が明らかになっています。それぞれの課題について、背景にある数値と、Batemoがその解決をどのように支援するかをご確認いただけます。
システム最適化
パックからより多くを引き出す
3.237V 平均
C/10におけるこのセル — 各点はサンプルセルの負荷ケースを表します
0
20
40
60
Ah/kg
C/10
1C
4C
8C
12C
データシート
カットオフ電圧
熱限界
測定済み負荷ケース · サンプルセル
課題
私のパックにはこのセルが数百個あります。もはやセル単体の問題ではなく、システム全体の問題です。
少数の測定値に近似した等価回路モデルは、それらの点は再現できますが、それ以外の領域ではずれが生じます。システムスタディが対象とするのは、まさにその領域です。
システム最適化BMS開発
充電状態の推定
0–89.6A0–100% SOC最大 60°C
BMSはこの空間のあらゆる領域で正確に機能しなければなりません
0
500
1000
W/kg
40 °C
25 °C
0 °C
−20 °C
最高温度点
測定済み負荷点・サンプルセル
課題
42.0 A から 89.6 A の間で、充電状態の推定値を維持する必要があります。最も精度が低下するのはどの条件ですか？
推定誤差の1パーセントごとに二重のコストが発生します。一方は誰も使わない航続距離として、もう一方は誰も活用しないマージンとして。
BMS開発これら3つの課題は、このセル自身のデータが示すものです。どれが製品の決定要因になるかは、負荷プロファイルによってのみ判断できます。それは次の問いであり、今ここで答えるものではありません。
CBAK 32140FS-2のBatemo Cell Modelは現在作成中です。
ライブラリ内のすべてのセルは、モデルを構築する前に測定されています。 Batemo Cell Modelが完成次第、平均精度を公開します。
- 放電曲線
- 4
- レートにおける
- C/10 · 1 C · 2 C · 4 C
- 周囲温度
- 25 °C
すべての曲線は、気候チャンバー内で自然対流の条件のもと、満充電状態から記録されました。モデルはこれらのデータをもとに構築されています。
このセルの市場における位置づけ。
上記のラゴネマップの2軸である測定済み重量エネルギー密度と出力密度に基づく最近傍セルです。化学種による分類ではなく、推奨でもありません。連続電流など、他の数値は大きく異なる場合があります。
ライブラリ内で最も近い2つのセル
近いセル · 35% の差
Highstar LFpP-46145-28ER(B)
円筒形 その他の円筒形- 重量エネルギー密度152 Wh/kg-9.9%
- 重量出力密度（ピーク）1,226 W/kg+33.0%
- 絶対電流（連続）100.0 A+138.1%
- 質量599 g+106.9%
リングのパーセンテージは、エネルギーと出力を合わせた総合的な距離を示します。破線ボックス上の×の数値は1つの軸のみを示しており、その辺上の点がこのセル自身の重量エネルギー密度または重量出力密度の何倍であるかを表しています。
- このセル
- 同構造の他のセル（ウィンドウ内）
同一構造 + 最も近い特性 · 7.5% の差
CBAK 40135FS
円筒形 その他の円筒形- 重量エネルギー密度164 Wh/kg-2.6%
- 重量出力密度（ピーク）985 W/kg+6.9%
- 絶対電流（連続）76.8 A+82.8%
- 質量406 g+40.4%
CBAK 32140FS-2には何が必要ですか？
Ion（バッテリー意思決定アシスタント）は、ローンチ後にこのページに加わります。それまでの間、お問い合わせはこのセルを測定したエンジニアに直接届きます。
その一部の数値をこのページに掲載しています。合計 196 個を測定しました。
- このセルについて、このページでロックされている値が必要です。
- このセルは 42.0 A を連続して保持できます。その数値の背後にある抵抗と発熱量を知りたいです。
- これらのセルでパックを構築しています。測定済みバッチ全体のばらつき、および他の342のばらつきデータが必要です。
測定値が示す範囲の先に、意思決定が始まります。
- 負荷プロファイルがあります。比較を実行して、候補リストを提示してください。
- 289グラムから90 Aのピーク出力。筐体を決定する前に、冷却への影響はどうなりますか？
- エネルギーは19パーセンタイル、出力は18パーセンタイルです。実際にどちらに対してコストを支払っているのでしょうか？
メールボックスではなく、エンジニアが直接読みます。通常、1営業日以内に返信いたします。
エンジニアに相談するこの数値は何のために必要ですか？
当社はそのデータを保有しています。その価値は、お客様が何を構築しているかによって異なります。
このセルについて何が必要ですか？
その一部の数値をこのページに掲載しています。私たちは196項目を測定しました。
内部抵抗
抵抗はどのような判断に影響しますか？
データシートに記載された1つの数値。パックのすべての損失はここから始まります。
インピーダンススペクトル（EIS）
そのスペクトルのどこに向けて開発していますか？
EIS曲線は数値ではありません。モデルへの入力データです。
発熱と熱特性
このセルには実際にどれだけの冷却が必要ですか？
熱がエンクロージャーを決定します。これは、データシートにほぼ記載されていない数値です。
フォーメーション後の容量損失
これは保証に関する問題ですか、それとも設計マージンに関する問題ですか？
セルは、お客様の手元に届く前に容量を失います。
測定バッチ全体のばらつき
セル400はセル1と同じ挙動をするのでしょうか？
測定された1つのセルは、あくまで1つのセルです。パックはバッチです。
