セル選定
適切なセルの選択
11.25Wh18W
それがデータシートから得られるすべての情報です
エネルギー
350 セルの第2四半期
連続出力
350セル中の下位4分の1
課題
データシートには3.18 Ahと記載されています。しかし、実際のシステムではどれだけの容量が得られるのでしょうか？
エネルギーと出力だけを見ても十分ではありません。実際のデューティサイクルはC/10でも1 Cでもなく、その中間のどこかで2つのセルの順位が逆転することがあります。
セル選定LinkdataLD18650-3000
Batemoでの測定結果：Linkdata LD18650-3000は239 Wh/kgのエネルギー密度を持ち、18650セルで18 Wの連続出力を維持します。
ドイツ・カールスルーエのBatemoにて開封・測定・モデル化 · セルあたり196の測定パラメータ · データシート値ではありません
- 寸法
- 18.3 x 65.1mm
- 質量
- 47.0 g
- 容量（実測値）
- 3.08 Ah
- 平均電圧（C/10）
- 3.65 V
- 重量エネルギー密度
- 239 Wh/kg
- 体積エネルギー密度
- 657 Wh/L
- 重量出力密度（ピーク）
- 959 W/kg
- 体積出力密度（ピーク）
- 2,634 W/L
- 内部抵抗
- Insights のみ （Batemoで測定、Batemo Insightsで利用可能）
- 測定バッチ全体のばらつき
- Insights のみ （Batemoで測定、Batemo Insightsで利用可能）
Linkdata LD18650-3000
239 Wh/kg · 959 W/kg
このセルさらに 349 個のサンプルセル
測定値17件をすべて表示し、さらに3件はロックの向こう側
エネルギー
- 重量エネルギー（C/10）
?
「容量」の項目に記載されているC/10放電中に交換されたエネルギーを、セルの質量または体積で除した値です。公称容量から計算するのではなく、直接測定した値です。 完全な定義
- 239Wh/kg
- 体積エネルギー密度（C/10）
?
「容量」の項目に記載されているC/10放電中に交換されたエネルギーを、セルの質量または体積で除した値です。公称容量から計算するのではなく、直接測定した値です。 完全な定義
- 657Wh/L
- 絶対エネルギー（C/10）
?
「容量」に記載のC/10放電中に授受されるエネルギーをワット時で表した値です。公称容量から計算したものではなく、直接測定した値です。 完全な定義
- 11.25Wh
パワー
- 重量出力密度（ピーク）
?
上記のピーク出力または連続出力を、セルの質量または体積で割った値です。データシートの定格値ではなく、その背後にある電流はBatemo自社のテストベンチで測定したものです。 完全な定義
- 959W/kg
- 重量比出力（連続）
?
上記のピーク出力または連続出力を、セルの質量または体積で割った値です。データシートの定格値ではなく、その背後にある電流はBatemo自社のテストベンチで測定したものです。 完全な定義
- 391W/kg
- 体積出力密度（ピーク）
?
上記のピーク出力または連続出力を、セルの質量または体積で割った値です。データシートの定格値ではなく、その背後にある電流はBatemo自社のテストベンチで測定したものです。 完全な定義
- 2,634W/L
- 体積電力密度（連続）
?
上記のピーク出力または連続出力を、セルの質量または体積で割った値です。データシートの定格値ではなく、その背後にある電流はBatemo自社のテストベンチで測定したものです。 完全な定義
- 1,075W/L
電流
PHYSICAL
セル
- 絶対容量（公称値）
?
満充電状態からC/10の定電流、25°Cの条件で、セル電圧が2.5Vまたはセル表面温度が80°Cに達するまで放電します。公称値はデータシートの値であり、実測値・重量エネルギー密度・体積エネルギー密度はBatemoがその放電中に記録した値です。 完全な定義
- 3.18Ah
- 絶対容量（実測値）（C/10）
?
満充電状態からC/10の定電流、25°Cの条件で、セル電圧が2.5Vまたはセル表面温度が80°Cに達するまで放電します。公称値はデータシートの値であり、実測値・重量エネルギー密度・体積エネルギー密度はBatemoがその放電中に記録した値です。 完全な定義
- 3.08Ah
- 平均電圧（C/10）
?
同じC/10放電にわたる電荷平均電圧：交換されたエネルギーを交換された電荷で割ったもので、曲線から選んだ単一の数値ではありません。測定された平均値であり、データシートに印刷された公称電圧ではありません。 完全な定義
- 3.65V
Batemo Insightsにて
- インピーダンススペクトル（EIS）
- Insights のみ （Batemoで測定、Batemo Insightsで利用可能）
- セル自体を変更した場合はどうなりますか？
- ソリューション
- 発熱と熱特性
- Insights のみ （Batemoで測定、Batemo Insightsで利用可能）
- このセルはどれだけ速く充電できますか？
- ソリューション
- フォーメーション後の容量損失
- Insights のみ （Batemoで測定、Batemo Insightsで利用可能）
実際に負荷をかけたとき、このセルがどのような挙動を示すか。
上の表は、容量の数値を1つ示しています。以下は、Linkdata LD18650-3000が負荷のもとでどう振る舞うかを、当社自身のテストベンチで、多数の動作点と複数の周囲温度にわたって測定したものです。ライブラリのすべてのセルは同一条件で測定されており、だからこそ、そもそも比較が成り立ちます。 1C（全セルで測定している唯一のレート）では、使用可能なエネルギーは、同じセルがC/10で供給する量の87%〜99%です。
以下の3つのパネルはすべて、25 °Cの周囲温度における同じ11の測定動作点を使用しています。
エネルギー
11 pts · 25 °C · lin

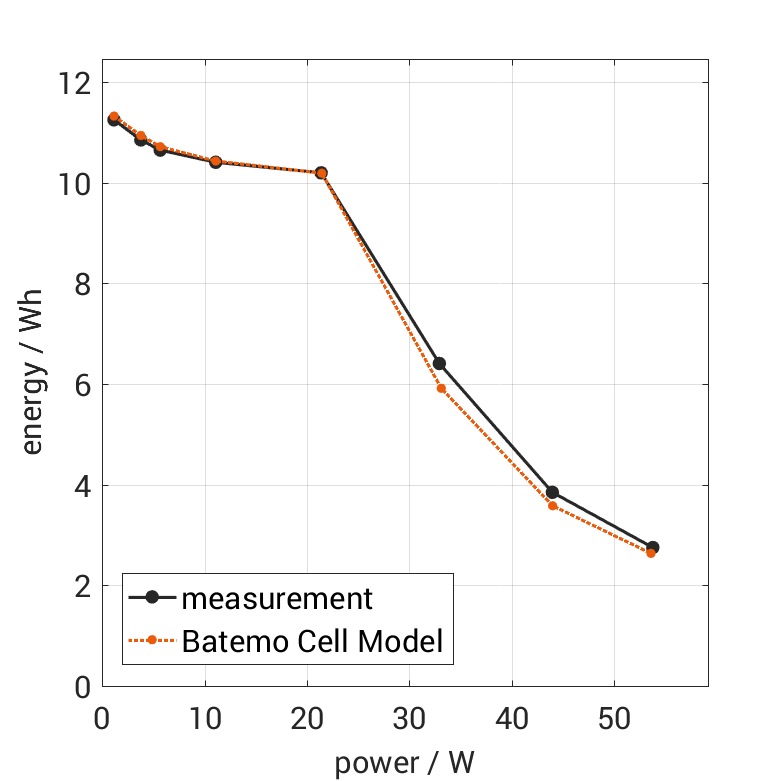

供給できるエネルギー量はどのくらいですか？
このグラフは、セルをさまざまな電力で動作させた場合に供給できるエネルギー量を示しています。
使用可能エネルギー / Wh
放電電力 / W
熱
11 pts · 25 °C · lin
最高温度はどのくらいですか？
熱損失が大きいほどセルの温度が上昇し、放出電力が増加します。
最大表面温度 / °C
放電電力 / W
実行時間
11 pts · 25 °C · log
その出力をどれだけ長く維持できますか？
セルが供給する電力が大きいほど、その電力を維持できる時間は短くなります。
カットオフまでの動作時間 / s（対数）
放電電力 / W
このセルで直面する上位3つの課題。
すべてのセルはトレードオフの産物です。このセル自身の測定データから、使用時に直面する3つの課題が明らかになっています。それぞれの課題について、背景にある数値と、Batemoがその解決をどのように支援するかをご確認いただけます。
システム最適化
パックからより多くを引き出す
3.651V 平均
このセルのC/10、各点は例となるセルの負荷ケース
0
20
40
60
Ah/kg
C/10
1C
4C
8C
12C
データシート
カットオフ電圧
熱限界
測定済み負荷ケース · サンプルセル
課題
パックにはこれが数百個あります。判断はもはやセルについてではなく、システムについてです。
ごく少数の測定値にフィットさせた等価回路は、その点を再現しますが、それ以外では外れていきます。システム検討が行われるのは、まさにその領域です。
システム最適化BMS開発
充電状態の推定
0–13.1A0–100% SOC最大 60°C
BMSはこの空間のあらゆる領域で正確に機能しなければなりません
0
500
1000
W/kg
40 °C
25 °C
0 °C
−20 °C
最高温度点
測定済み負荷点・サンプルセル
課題
5.4 A から 13.1 A の間で、充電状態の推定値を維持する必要があります。最も精度が低下するのはどの条件ですか？
推定誤差の1パーセントごとに二重のコストが発生します。一方は誰も使わない航続距離として、もう一方は誰も活用しないマージンとして。
BMS開発この3つは、このセル自身の数値から浮かび上がる課題です。そのうちどれがお客様の製品を左右するかは、お客様の負荷プロファイルだけが答えを出せることであり、それは今回ではなく、次の問いです。
Linkdata LD18650-3000のモデルが答えられること、そして測定では答えられないこと。
Batemoは上記の測定からLinkdata LD18650-3000の物理ベースモデルを構築し、放電、充電、パルス、プロファイルからなる検証実験一式に対して照合しました。そのすべてで、モデルは測定値に対して、電圧で0.030 V、表面温度で0.6 K（二乗平均平方根）ずれています。これらはBatemoが測定した偏差であり、Batemoが約束する許容値ではありません。
“これより精度の高いバッテリーセルモデルをご提示いただければ、代金を返金いたします。”
- 電圧
- 0.030V
- 1.0 測定レンジの%
- 温度
- 0.6K
- 0.8 測定レンジの%
- 電力
- 0.10W
- 0.9 測定レンジの%
- エネルギー
- 0.150Wh
- 2.6 測定レンジの%
各値は、このセルの検証実験一式（放電、充電、パルス、プロファイル）全体における、測定とシミュレーションの差の二乗平均平方根です。それらの実験の4分の1は、モデルに異議を唱える側だけが知っており、Batemoは知りません。 モデルリファレンスB0281。
このセルの市場における位置づけ。
測定した比エネルギーと比出力が最も近いもの。上のラゴーンマップの2つの軸です。化学系によるものではなく、推奨でもありません。連続電流などの他の数値は、依然として大きく異なる場合があります。
ライブラリ内で最も近い2つのセル
近いセル · 2.3% の差
BAK Battery N18650CL-29
18650- 重量エネルギー密度234 Wh/kg-2.3%
- 重量出力密度（ピーク）957 W/kg-0.2%
- 絶対電流（連続）6.5 A+20.2%
- 質量46 g-2.6%
リングのパーセンテージは、全体的な距離（エネルギーと出力を合わせたもの）を示します。破線のボックス上の×の数値は、1つの軸だけを示します。その縁上の点は、このセル自身の比エネルギーまたは比出力のその倍数です。
- このセル
- 同構造の他のセル（ウィンドウ内）
同一構造 · 2.2% の差
Panasonic NCR18650-BD
18650- 重量エネルギー密度237 Wh/kg-1.1%
- 重量出力密度（ピーク）978 W/kg+1.9%
- 絶対電流（連続）5.7 A+5.7%
- 質量47 g+0.0%
Linkdata LD18650-3000には何が必要ですか？
Ion（バッテリー意思決定アシスタント）は、ローンチ後にこのページに加わります。それまでの間、お問い合わせはこのセルを測定したエンジニアに直接届きます。
ここでは4つの数値をご覧いただけます。実際には196項目を測定しています。
- このセルについて、このページでロックされている値が必要です。
- このセルは 5.4 A を連続して保持できます。その数値の背後にある抵抗と発熱量を知りたいです。
- これらのセルでパックを構築しています。測定済みバッチ全体のばらつき、および他の349のばらつきデータが必要です。
測定値が示す範囲の先に、意思決定が始まります。
- 負荷プロファイルがあります。比較を実行して、候補リストを提示してください。
- 47グラムから13 Aのピーク出力。筐体を決定する前に、冷却への影響はどうなりますか？
- エネルギーの 60 パーセンタイル。出力への影響を確認したいです。
メールボックスではなく、エンジニアが直接読みます。通常、1営業日以内に返信いたします。
エンジニアに相談するこの数値は何のために必要ですか？
当社はそのデータを保有しています。その価値は、お客様が何を構築しているかによって異なります。
このセルについて何が必要ですか？
その一部の数値をこのページに掲載しています。私たちは196項目を測定しました。
内部抵抗
抵抗はどのような判断に影響しますか？
データシートに記載された1つの数値。パックのすべての損失はここから始まります。
インピーダンススペクトル（EIS）
そのスペクトルのどこに向けて開発していますか？
EIS曲線は数値ではありません。モデルへの入力データです。
発熱と熱特性
このセルには実際にどれだけの冷却が必要ですか？
熱がエンクロージャーを決定します。これは、データシートにほぼ記載されていない数値です。
フォーメーション後の容量損失
これは保証に関する問題ですか、それとも設計マージンに関する問題ですか？
セルは、お客様の手元に届く前に容量を失います。
測定バッチ全体のばらつき
セル400はセル1と同じ挙動をするのでしょうか？
測定された1つのセルは、あくまで1つのセルです。パックはバッチです。
