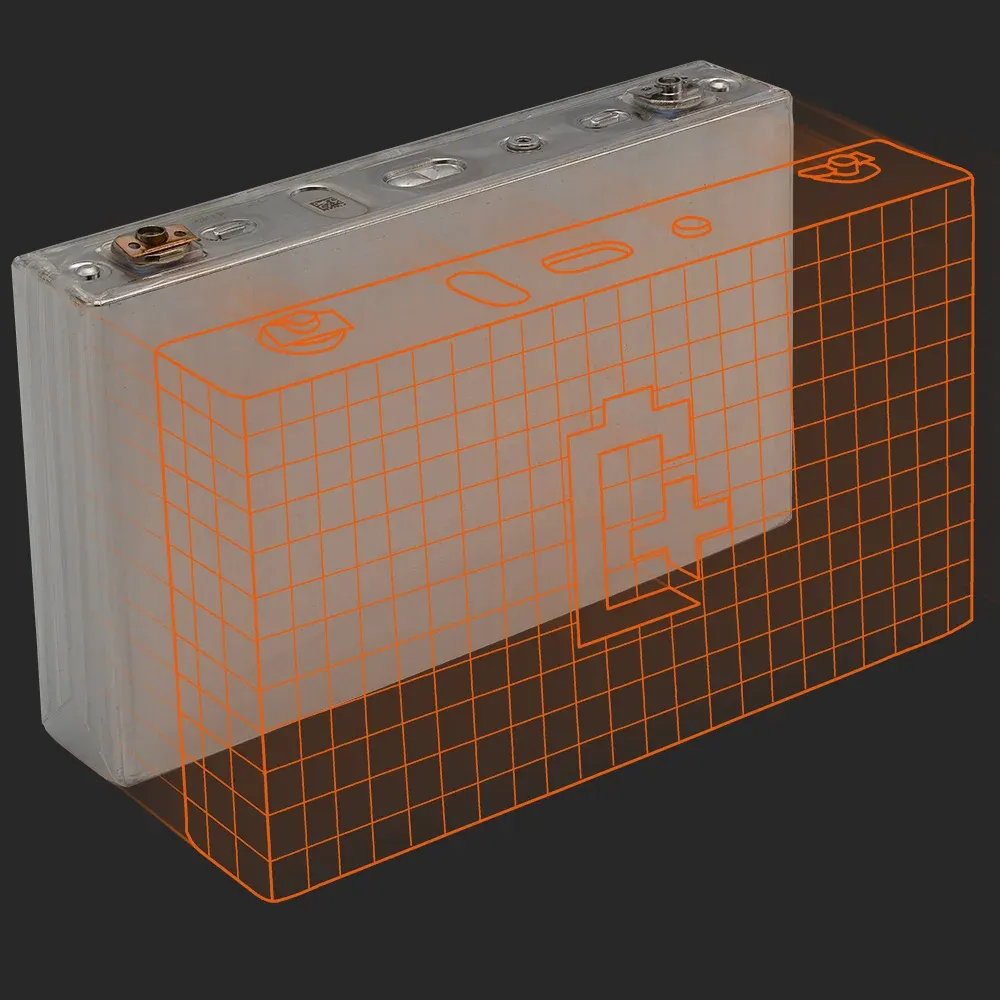

Batemoでの測定結果：不明なメーカー Honda Clarityは144 Wh/kgのエネルギー密度を持ち、角形セルで718 Wの連続出力を維持します。
ドイツ・カールスルーエのBatemoにて開封・測定・モデル化 · セルあたり196の測定パラメータ · データシート値ではありません
提供形態Data
このセルさらに 342 個のサンプルセル
エネルギー
「容量」の項目に記載されているC/10放電中に交換されたエネルギーを、セルの質量または体積で除した値です。公称容量から計算するのではなく、直接測定した値です。 完全な定義
「容量」の項目に記載されているC/10放電中に交換されたエネルギーを、セルの質量または体積で除した値です。公称容量から計算するのではなく、直接測定した値です。 完全な定義
「容量」に記載のC/10放電中に授受されるエネルギーをワット時で表した値です。公称容量から計算したものではなく、直接測定した値です。 完全な定義
パワー
上記のピークまたは連続出力をセルの質量または体積で除した値です。データシートの定格値ではなく、Batemo 独自のテストベンチで実測した電流に基づいています。 完全な定義
上記のピークまたは連続出力をセルの質量または体積で除した値です。データシートの定格値ではなく、Batemo 独自のテストベンチで実測した電流に基づいています。 完全な定義
上記のピークまたは連続出力をセルの質量または体積で除した値です。データシートの定格値ではなく、Batemo 独自のテストベンチで実測した電流に基づいています。 完全な定義
上記のピークまたは連続出力をセルの質量または体積で除した値です。データシートの定格値ではなく、Batemo 独自のテストベンチで実測した電流に基づいています。 完全な定義
電流
PHYSICAL
セル
満充電状態からC/10の定電流、25°Cの条件で、セル電圧が2.5Vまたはセル表面温度が80°Cに達するまで放電します。公称値はデータシートの値であり、実測値・重量エネルギー密度・体積エネルギー密度はBatemoがその放電中に記録した値です。 完全な定義
満充電状態からC/10の定電流、25°Cの条件で、セル電圧が2.5Vまたはセル表面温度が80°Cに達するまで放電します。公称値はデータシートの値であり、実測値・重量エネルギー密度・体積エネルギー密度はBatemoがその放電中に記録した値です。 完全な定義
同一C/10放電における充電量加重平均電圧 — 交換されたエネルギーを交換された電荷量で除した値であり、曲線上の1点を選んだものではありません。これはデータシートに記載された公称電圧ではなく、測定による平均値です。 完全な定義
Batemo Insightsにて
上の表はセルの容量を1つの数値で示しています。以下は、不明なメーカー Honda Clarityが負荷をかけた状態でどのような挙動を示すかを表したものです。自社のテストベンチで、多数の動作点および複数の周囲温度にわたって測定しています。ライブラリ内のすべてのセルは同一条件で測定されているため、相互に比較することが可能です。 1C（全セルで測定される唯一のレート）では、使用可能エネルギーは同じセルがC/10で供給するエネルギーの87%〜99%です。
以下の3つのパネルはすべて、25 °Cの周囲温度における同じ10の測定動作点を使用しています。
エネルギー
10 pts · 25 °C · lin
このグラフは、セルをさまざまな電力で動作させた場合に供給できるエネルギー量を示しています。
使用可能エネルギー / Wh
放電電力 / W

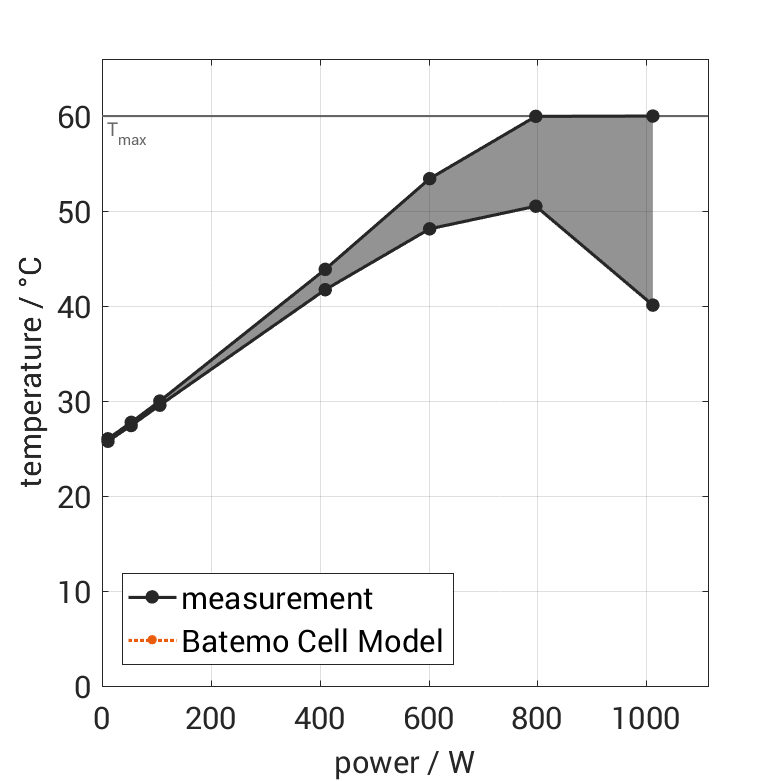

熱
10 pts · 25 °C · lin
熱損失が大きいほどセルの温度が上昇し、放出電力が増加します。
最大表面温度 / °C
放電電力 / W
実行時間
10 pts · 25 °C · log
セルが供給する電力が大きいほど、その電力を維持できる時間は短くなります。
カットオフまでの動作時間 / s（対数）
放電電力 / W
すべてのセルはトレードオフの産物です。このセル自身の測定データから、使用時に直面する3つの課題が明らかになっています。それぞれの課題について、背景にある数値と、Batemoがその解決をどのように支援するかをご確認いただけます。
BMS開発
0–249.6A0–100% SOC最大 60°C
BMSはこの空間のあらゆる領域で正確に機能しなければなりません
0
500
1000
W/kg
40 °C
25 °C
0 °C
−20 °C
最高温度点
測定済み負荷点・サンプルセル
課題
このセルは0 Aから249.6 Aの範囲で動作します。その範囲全体で充電状態の誤差はどの程度になりますか？
推定誤差の1パーセントごとに二重のコストが発生します。一方は誰も使わない航続距離として、もう一方は誰も活用しないマージンとして。
BMS開発熱解析
概要 90mW/cm²
通常動作時の発熱量 — 合計36 W
放熱
放熱
400 表面積 cm²
課題
モジュールの各セルに 718 W を流しています。センサーはケース上にあります。ホットスポットからどれくらい離れていますか？
表面温度は、判断の基準となる温度ではありません。完成したセルに取り付けたセンサーでは、セル内部の温度を把握することができません。そして、内部と表面の温度差は、まさに重要な場面で大きくなります。
熱解析システム最適化
3.703V 平均
C/10におけるこのセル — 各点はサンプルセルの負荷ケースを表します
0
20
40
60
Ah/kg
C/10
1C
4C
8C
12C
データシート
カットオフ電圧
熱限界
測定済み負荷ケース · サンプルセル
課題
負荷のピークは 208.6 A の連続電流に対して 249.6 A に達します。パックはカットオフ電圧を下回りますか、それともディレーティングが先に作動しますか？
少数の測定値に近似した等価回路モデルは、それらの点は再現できますが、それ以外の領域ではずれが生じます。システムスタディが対象とするのは、まさにその領域です。
システム最適化これら3つの課題は、このセル自身のデータが示すものです。どれが製品の決定要因になるかは、負荷プロファイルによってのみ判断できます。それは次の問いであり、今ここで答えるものではありません。
ライブラリ内のすべてのセルは、モデルを構築する前に測定されています。 Batemo Cell Modelが完成次第、平均精度を公開します。
すべての曲線は、気候チャンバー内で自然対流の条件のもと、満充電状態から記録されました。モデルはこれらのデータをもとに構築されています。
上記のラゴネマップの2軸である測定済み重量エネルギー密度と出力密度に基づく最近傍セルです。化学種による分類ではなく、推奨でもありません。連続電流など、他の数値は大きく異なる場合があります。
ライブラリ内で最も近い2つのセル
同一構造 · 20% の差
リングのパーセンテージは、エネルギーと出力を合わせた総合的な距離を示します。破線ボックス上の×の数値は1つの軸のみを示しており、その辺上の点がこのセル自身の重量エネルギー密度または重量出力密度の何倍であるかを表しています。
最も近い特性 · 6.2% の差
Ion（バッテリー意思決定アシスタント）は、ローンチ後にこのページに加わります。それまでの間、お問い合わせはこのセルを測定したエンジニアに直接届きます。
その一部の数値をこのページに掲載しています。合計 196 個を測定しました。
測定値が示す範囲の先に、意思決定が始まります。
メールボックスではなく、エンジニアが直接読みます。通常、1営業日以内に返信いたします。
エンジニアに相談する当社はそのデータを保有しています。その価値は、お客様が何を構築しているかによって異なります。
その一部の数値をこのページに掲載しています。私たちは196項目を測定しました。
