Gemessen bei Batemo: Die EVE Energy INR18650-35V liefert eine Energiedichte von 271 Wh/kg und hält in einer 18650-Zelle eine Dauerleistung von 27 W aufrecht.
Geöffnet, vermessen und modelliert bei Batemo in Karlsruhe, Deutschland · 196 gemessene Parameter pro Zelle · keine Datenblatt-Werte
diese Zelle349 weitere Musterzellen
ENERGIE
Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition
Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, dividiert durch die Masse oder das Volumen der Zelle. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition
Die beim C/10-Entladevorgang ausgetauschte Energie, wie unter Kapazität beschrieben, in Wattstunden. Direkt gemessen, nicht aus der Nennkapazität berechnet. Vollständige Definition
LEISTUNG
Die oben genannte Spitzen- oder Dauerleistung, geteilt durch die Masse oder das Volumen der Zelle. Kein Datenblattwert: Der zugrunde liegende Strom wurde auf Batemos eigenen Prüfständen gemessen. Vollständige Definition
Die oben genannte Spitzen- oder Dauerleistung, geteilt durch die Masse oder das Volumen der Zelle. Kein Datenblattwert: Der zugrunde liegende Strom wurde auf Batemos eigenen Prüfständen gemessen. Vollständige Definition
Die oben genannte Spitzen- oder Dauerleistung, geteilt durch die Masse oder das Volumen der Zelle. Kein Datenblattwert: Der zugrunde liegende Strom wurde auf Batemos eigenen Prüfständen gemessen. Vollständige Definition
Die oben genannte Spitzen- oder Dauerleistung, geteilt durch die Masse oder das Volumen der Zelle. Kein Datenblattwert: Der zugrunde liegende Strom wurde auf Batemos eigenen Prüfständen gemessen. Vollständige Definition
Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition
Spitzenwerte basieren auf dem höchsten Strom, den Batemo als kurzzeitig tragbar für die Zelle gemessen hat; Dauerwerte verwenden den niedrigeren Strom, den sie unterbrechungsfrei tragen kann. Beide enden bei derselben Bedingung wie die Entlademessungen: 2,5 V / 80 °C. Vollständige Definition
STROM
Der höchste konstante Entladestrom, den Batemo für die Zelle kurzzeitig gemessen hat, bevor dieselbe Abbruchbedingung von 2,5 V / 80 °C gilt. Vollständige Definition
Der höchste konstante Entladestrom, den Batemo als dauerhaft tragbar für die Zelle gemessen hat, bevor dieselbe Abbruchbedingung von 2.5 V / 80 °C gilt. Vollständige Definition
PHYSICAL
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland, gemessen, nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und ihrer volumetrischen Dichte abgeleitet, nicht mit einer Schieblehre gemessen. Vollständige Definition
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland, gemessen, nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und ihrer volumetrischen Dichte abgeleitet, nicht mit einer Schieblehre gemessen. Vollständige Definition
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland, gemessen, nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und ihrer volumetrischen Dichte abgeleitet, nicht mit einer Schieblehre gemessen. Vollständige Definition
An der physischen Zelle bei Batemo in Karlsruhe, Deutschland, gemessen, nicht der Zeichnung des Herstellers entnommen. Das Volumen wird aus der gemessenen Kapazität und ihrer volumetrischen Dichte abgeleitet, nicht mit einer Schieblehre gemessen. Vollständige Definition
ZELLE
Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, der gravimetrische und der volumetrische Wert wurden von Batemo während dieser Entladung erfasst. Vollständige Definition
Entladen aus vollständiger Ladung mit konstantem C/10-Strom bei 25 °C, bis die Zelle 2,5 V erreicht oder ihre Oberfläche 80 °C erreicht. Der Nennwert stammt aus dem Datenblatt; der gemessene, der gravimetrische und der volumetrische Wert wurden von Batemo während dieser Entladung erfasst. Vollständige Definition
Die ladungsgemittelte Spannung über dieselbe C/10-Entladung: die ausgetauschte Energie geteilt durch die ausgetauschte Ladung, keine einzelne Zahl, die aus einer Kurve herausgegriffen wird. Es ist ein gemessener Mittelwert, nicht die Nennspannung, die auf einem Datenblatt steht. Vollständige Definition
In Batemo Insights
Die Tabelle oben nennt Ihnen eine Kapazitätszahl. Darunter steht, was EVE Energy INR18650-35V unter Last leistet, gemessen auf unserem eigenen Prüfstand, über viele Betriebspunkte und mehrere Umgebungstemperaturen. Jede Zelle der Bibliothek wird unter identischen Bedingungen vermessen, und erst das macht sie überhaupt vergleichbar. Bei 1C (der einen Rate, die an jeder Zelle gemessen wird) beträgt die nutzbare Energie 87 % bis 99 % dessen, was dieselbe Zelle bei C/10 liefert.
Alle drei Bereiche unten verwenden dieselben 13 gemessenen Betriebspunkte bei 25 °C Umgebungstemperatur.
Energie
13 Pkt. · 25 °C · lin
Das Diagramm zeigt, wie viel Energie die Zelle bei unterschiedlichen Leistungen abgeben kann.
nutzbare Energie / Wh
Entladeleistung / W
thermisch
13 Pkt. · 25 °C · lin
Je größer die thermischen Verluste, desto stärker erwärmt sich die Zelle, was zu einer höheren abgegebenen Leistung führt.
max. Oberflächentemperatur / °C
Entladeleistung / W

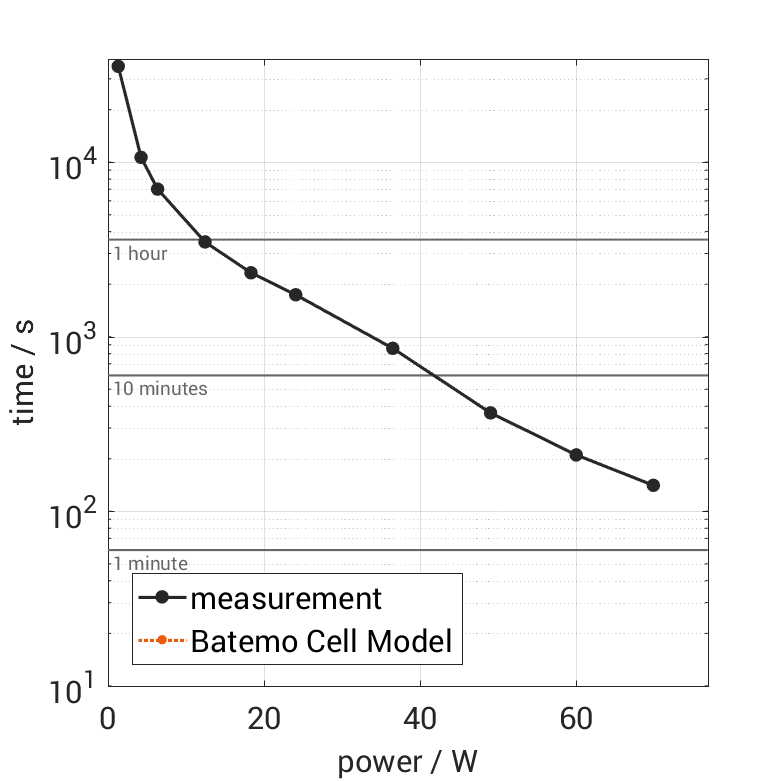

Laufzeit
13 Pkt. · 25 °C · log
Je mehr Leistung die Zelle liefert, desto kürzer kann sie diese aufrechterhalten.
Betriebsdauer bis Abschaltung / s (log)
Entladeleistung / W
Jede Zelle ist ein Kompromiss. Die eigenen Messdaten dieser Zelle weisen auf drei Herausforderungen hin, mit denen Sie konfrontiert sein werden. Jede zeigt den dahinterstehenden Wert und erklärt, wie Batemo Ihnen bei der Lösung hilft.
Zellauswahl
12,72Wh27W
und mehr verrät Ihnen ein Datenblatt nicht
Energie
zweites Viertel von 350 Zellen
Dauerleistung
unteres Viertel von 350 Zellen
die Herausforderung
Das Datenblatt gibt 3,50 Ah an. Doch wie viel liefert die Zelle in Ihrem System?
Energie und Leistung allein zu betrachten reicht nicht aus. Ihr Lastzyklus ist weder C/10 noch 1 C, und irgendwo dazwischen kann sich die Rangfolge zweier Zellen umkehren.
ZellauswahlSchnellladen
2,0C
höchste getestete Laderate (die Profile oben sind schematisch)
↑ Ladestrom
CC-CV · gestuft · konstante Leistung · Boost
Zeit →
die Herausforderung
15,5 A Spitze aus einer einzelnen Zelle. Auf der Ladeseite greift eine andere Grenze. Wie lade ich sie schnell?
CC-CV, gestuft, Konstantleistung, Boost: Jedes Profil tauscht Zeit gegen Grenzen innerhalb der Zelle, die sich gegenseitig beeinflussen. Welches für diese Zelle am schnellsten ist, steht in keinem Datenblatt.
SchnellladenLebensdauer
3,44Ah
gemessen bei C/10: Die schematischen Kurven oben beginnen alle hier
Ihr End-of-Life
Zyklen →
die Herausforderung
Diese Kapazität beschreibt die Zelle zu Beginn ihrer Lebensdauer. Wie verändert sie sich unter verschiedenen Betriebsbedingungen?
Ein Zyklentest zeigt, was unter genau diesen Testbedingungen passiert ist. Er zeigt nicht, welcher Mechanismus die Kapazität abgebaut hat, und er zeigt nicht, was geändert werden sollte.
LebensdauerDies sind die drei Herausforderungen, die sich aus den Zahlen dieser Zelle ergeben. Welche davon über Ihr Produkt entscheidet, kann nur Ihr Lastprofil sagen, und das ist die nächste Frage, nicht diese.
Batemo hat aus den obigen Messungen ein physikbasiertes Modell der EVE Energy INR18650-35V erstellt und es anschließend gegen den vollständigen Satz an Validierungsexperimenten geprüft: Entladung, Ladung, Pulse und Profile. Über alle hinweg weicht das Modell von der Messung um 0,018 V bei der Spannung und 0,7 K bei der Oberflächentemperatur ab, als quadratischer Mittelwert. Dies sind Abweichungen, die Batemo gemessen hat, keine Toleranz, die Batemo verspricht.
“Wenn Sie uns ein genaueres Batteriezellmodell nachweisen können, erstatten wir Ihnen den Kaufpreis.”
Jeder Wert ist der quadratische Mittelwert der Differenz zwischen Messung und Simulation, über den vollständigen Satz an Validierungsexperimenten für diese Zelle: Entladung, Ladung, Pulse und Profile. Ein Viertel dieser Experimente ist nur der Partei bekannt, die das Modell auf die Probe stellt, und nicht Batemo. Modellreferenz B0194.
Am nächsten nach gemessener spezifischer Energie und Leistung, den beiden Achsen der Ragone-Karte oben. Nicht nach Chemie, und keine Empfehlung. Andere Werte, etwa der Dauerstrom, können sich dennoch stark unterscheiden.
Die zwei nächstgelegenen Zellen in der Bibliothek
Ebenfalls ähnlich · 4,1% Abstand
Die Prozentwerte am Ring messen die Gesamtdistanz, aus Energie und Leistung kombiniert. Die ×-Zahlen am gestrichelten Kasten messen nur eine Achse: Ein Punkt auf diesem Rand liegt beim angegebenen Vielfachen der eigenen spezifischen Energie oder Leistung dieser Zelle.
Gleiche Bauart + ähnlichstes Verhalten · 1,9% Abstand
Ion, unser Batterieentscheidungsassistent, wird nach dem Launch auf dieser Seite verfügbar sein. Bis dahin gehen Ihre Anfragen direkt an die Ingenieure, die diese Zelle vermessen haben.
Vier dieser Werte sehen Sie hier. Wir haben 196 gemessen.
