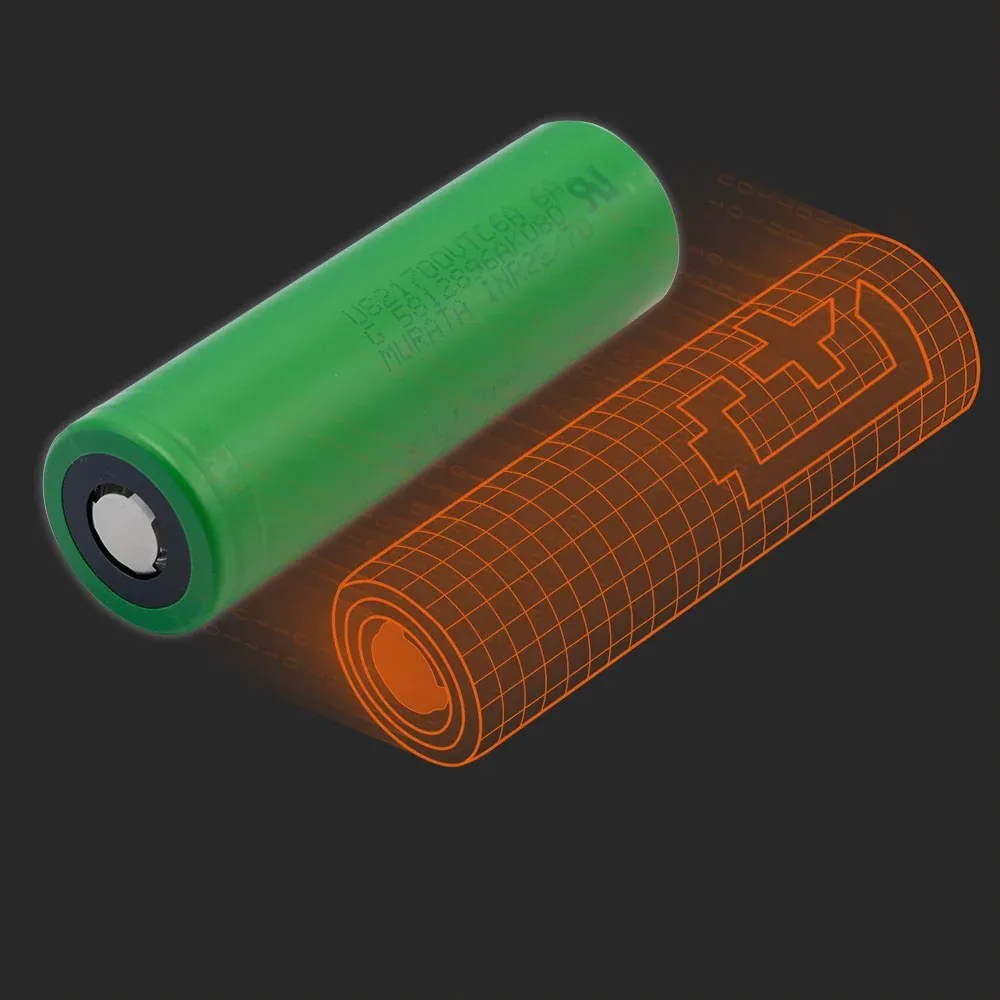

Medida a Batemo: la muRata US21700-VTC6A ofrece una densidad de energía de 187 Wh/kg y mantiene una potencia continua de 66 W en una celda de formato 21700.
Abierta, medida y modelada en Batemo en Karlsruhe, Alemania · 196 parámetros medidos por celda · no son valores de hoja de datos
Disponible comoModelReportData
esta celda342 celdas de muestra más
ENERGÍA
La energía intercambiada durante la descarga C/10 descrita en Capacidad, dividida por la masa o el volumen de la celda. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa
La energía intercambiada durante la descarga C/10 descrita en Capacidad, dividida por la masa o el volumen de la celda. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa
La energía intercambiada durante la descarga C/10 descrita en Capacidad, en vatios-hora. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa
POTENCIA
La potencia máxima o continua indicada anteriormente, dividida entre la masa o el volumen de la celda. No es una especificación de hoja de datos: la corriente que la respalda se midió en los propios bancos de prueba de Batemo. Definición completa
La potencia máxima o continua indicada anteriormente, dividida entre la masa o el volumen de la celda. No es una especificación de hoja de datos: la corriente que la respalda se midió en los propios bancos de prueba de Batemo. Definición completa
La potencia máxima o continua indicada anteriormente, dividida entre la masa o el volumen de la celda. No es una especificación de hoja de datos: la corriente que la respalda se midió en los propios bancos de prueba de Batemo. Definición completa
La potencia máxima o continua indicada anteriormente, dividida entre la masa o el volumen de la celda. No es una especificación de hoja de datos: la corriente que la respalda se midió en los propios bancos de prueba de Batemo. Definición completa
Los valores máximos corresponden a la corriente más alta que Batemo midió que la celda puede sostener brevemente; los valores continuos utilizan la corriente inferior que puede sostener sin interrupción. Ambos se detienen en la misma condición de 2,5 V / 80 °C que las mediciones de descarga. Definición completa
Los valores máximos corresponden a la corriente más alta que Batemo midió que la celda puede sostener brevemente; los valores continuos utilizan la corriente inferior que puede sostener sin interrupción. Ambos se detienen en la misma condición de 2,5 V / 80 °C que las mediciones de descarga. Definición completa
CORRIENTE
La corriente de descarga constante más alta que Batemo midió que la celda puede sostener brevemente, antes de que se aplique la misma condición de parada de 2,5 V / 80 °C. Definición completa
La corriente de descarga constante más alta que Batemo midió que la celda puede sostener de forma continua, antes de que se aplique la misma condición de parada de 2.5 V / 80 °C. Definición completa
PHYSICAL
Medido en la celda física a Batemo, en Karlsruhe, Alemania — no tomado del dibujo del fabricante. El volumen se deriva de la capacidad medida y su densidad volumétrica, no se mide con un calibre. Definición completa
Medido en la celda física a Batemo, en Karlsruhe, Alemania — no tomado del dibujo del fabricante. El volumen se deriva de la capacidad medida y su densidad volumétrica, no se mide con un calibre. Definición completa
Medido en la celda física a Batemo, en Karlsruhe, Alemania — no tomado del dibujo del fabricante. El volumen se deriva de la capacidad medida y su densidad volumétrica, no se mide con un calibre. Definición completa
Medido en la celda física a Batemo, en Karlsruhe, Alemania — no tomado del dibujo del fabricante. El volumen se deriva de la capacidad medida y su densidad volumétrica, no se mide con un calibre. Definición completa
CELDA
Descargada desde carga completa a una corriente constante de C/10 y 25 °C, hasta que la celda alcanza 2,5 V o su superficie llega a 80 °C. El valor nominal es el indicado en la hoja de datos; el medido, gravimétrico y volumétrico son los registrados por Batemo durante esa descarga. Definición completa
Descargada desde carga completa a una corriente constante de C/10 y 25 °C, hasta que la celda alcanza 2,5 V o su superficie llega a 80 °C. El valor nominal es el indicado en la hoja de datos; el medido, gravimétrico y volumétrico son los registrados por Batemo durante esa descarga. Definición completa
La tensión media ponderada por la carga a lo largo de la misma descarga de C/10: la energía intercambiada dividida entre la carga intercambiada, no un valor único extraído de una curva. Es una media medida, no la tensión nominal impresa en una hoja de datos. Definición completa
En Batemo Insights
La tabla anterior le ofrece un único valor de capacidad. A continuación se muestra el comportamiento de muRata US21700-VTC6A bajo carga: medido en nuestro propio banco de pruebas, en numerosos puntos de operación y a varias temperaturas ambiente. Todas las celdas de la biblioteca se miden en condiciones idénticas, lo que permite compararlas entre sí. A 1C —la única tasa medida en cada celda— la energía utilizable es del 87% al 99% de lo que la misma celda entrega a C/10.
Los tres paneles siguientes utilizan los mismos 12 puntos de operación medidos, a 25 °C de temperatura ambiente.
energía
12 pts · 25 °C · lin
El gráfico muestra cuánta energía puede entregar la celda cuando se opera a diferentes potencias.
energía utilizable / Wh
potencia de descarga / W
térmico
12 pts · 25 °C · lin
Cuanto mayores son las pérdidas térmicas, más se calienta la celda, lo que resulta en una mayor potencia disipada.
temperatura máx. de superficie / °C
potencia de descarga / W
tiempo de ejecución
12 pts · 25 °C · log
Cuanta más potencia suministra la celda, menos tiempo puede entregarla.
tiempo de funcionamiento hasta corte / s (log)
potencia de descarga / W
Cada celda es un compromiso. Las propias mediciones de esta celda apuntan a tres desafíos a los que usted se enfrentará con ella. Cada uno muestra el número que lo respalda y dónde Batemo le ayuda a resolverlo.
Selección de celdas
13,67Wh66W
y eso es todo lo que le dirá una hoja de datos
Energía
segundo cuarto de 343 celdas
Potencia continua
tercer cuarto de 343 celdas
el desafío
La hoja de datos indica 4,00 Ah. ¿Cuánto entrega realmente en su sistema?
Fijarse solo en la energía y la potencia no es suficiente. Su ciclo de trabajo no es ni C/10 ni 1 C, y en algún punto intermedio el orden entre dos celdas puede invertirse.
Selección de celdasAnálisis térmico
acerca de 61mW/cm²
de calor en operación típica — 3,3 W en total
calor emitido
calor emitido
54 cm² de superficie
el desafío
Exijo a esta celda 20,2 A durante todo el día, con 73,1 g de masa. ¿Adónde va ese calor?
La temperatura superficial no es la temperatura determinante. Lo que ningún sensor en una celda terminada puede mostrar es la temperatura interior, y la diferencia entre ambas crece exactamente donde más importa.
Análisis térmicoVida útil
3,76Ah
medido en C/10 — las curvas esquemáticas anteriores parten todas de aquí
su fin de vida útil
ciclos →
el desafío
Esta capacidad describe la celda al inicio de su vida útil. ¿Cómo cambia bajo diferentes condiciones de operación?
Un ensayo de ciclos le indica qué ocurrió bajo ese ensayo concreto. No le dice qué mecanismo redujo la capacidad ni qué debe cambiar.
Vida útilEstos tres son los desafíos que plantean los propios datos de esta celda. Cuál de ellos es decisivo para su producto es algo que solo su perfil de carga puede determinar, y esa es la siguiente pregunta, no esta.
Batemo construyó un modelo basado en física de la muRata US21700-VTC6A a partir de las mediciones anteriores y lo verificó con el conjunto completo de experimentos de validación: descarga, carga, pulsos y perfiles. En todos ellos, el modelo se desvía de la medición en 0,027 V en tensión y 0,8 K en temperatura superficial, en valor cuadrático medio. Estas son desviaciones que Batemo midió, no una tolerancia que Batemo promete.
“Si usted puede mostrarnos otro modelo de celda de batería más preciso, le reembolsaremos su dinero.”
Más información sobre el Batemo Cell Model ›
Cada valor es la raíz cuadrada media de la diferencia entre la medición y la simulación, calculada sobre el conjunto completo de experimentos de validación para esta celda: descarga, carga, pulsos y perfiles. Una cuarta parte de esos experimentos es conocida únicamente por la parte que evalúa el modelo, y no por Batemo. Referencia del modelo B0035.
Las más próximas por energía específica y potencia medidas — los dos ejes del mapa de Ragone anterior. No por química, y no constituye una recomendación. Otros valores, como la corriente continua, pueden diferir considerablemente.
Las dos celdas más cercanas en la biblioteca
Misma construcción · separadas 6,8%
Los porcentajes del anillo miden la distancia global: energía y potencia combinadas. Los valores ×- del recuadro discontinuo miden solo un eje: un punto en ese borde tiene tantas veces la energía o potencia específica de esta celda.
Comportamiento más similar · separadas 4,4%
Ion, nuestro asistente de decisiones sobre baterías, se incorporará a esta página tras su lanzamiento. Hasta entonces, sus consultas llegan directamente a los ingenieros que han medido esta celda.
Aquí puede ver cuatro de sus valores. Nosotros medimos 196.
