HighstarNaCR18650-1.3ER(A)

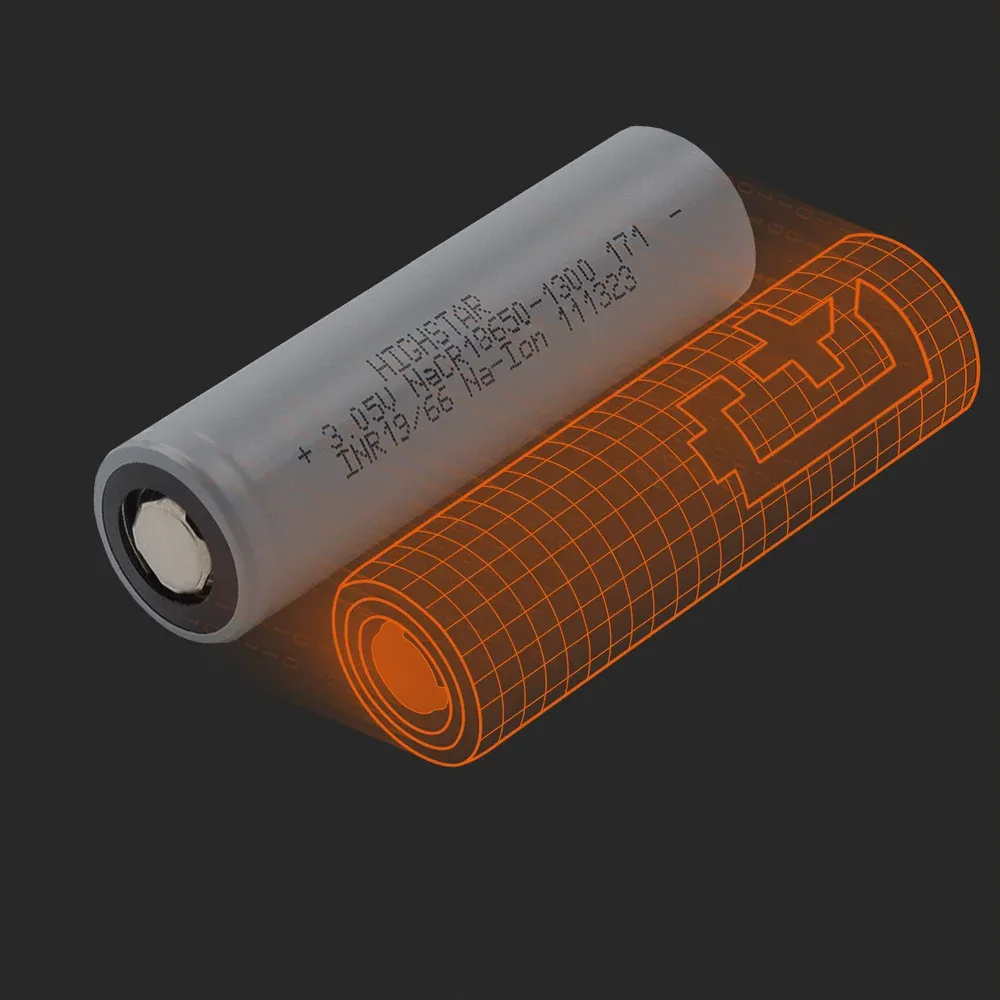

Name: Highstar NaCR18650-1.3ER(A) — données de cellule mesurées
Creator: Batemo

Mesurée à Batemo : la Highstar NaCR18650-1.3ER(A) offre une densité d'énergie de 106 Wh/kg et maintient une puissance continue de 18 W dans une cellule de format 18650.

Ouverte, mesurée et modélisée chez Batemo à Karlsruhe, Allemagne · 196 paramètres mesurés par cellule · pas de valeurs issues de fiches techniques

Disponible en tant queData

Qu'avez-VOUS besoin pour cette cellule ?Comparer avec des cellules similaires Obtenir des cellules

Dimensions: 18,3 x 65mm
Masse: 36,9 g
Capacité, mesurée: 1,31 Ah
Tension moyenne (C/10): 2,98 V
Énergie gravimétrique: 106 Wh/kg
Énergie volumique: 228 Wh/L
Puissance gravimétrique, crête: 702 W/kg
Puissance volumétrique, crête: 1 506 W/L
Résistance interne: Insights uniquement — mesuré chez Batemo, disponible dans Batemo Insights
Répartition sur un lot mesuré: Insights uniquement — mesuré chez Batemo, disponible dans Batemo Insights

Highstar NaCR18650-1.3ER(A)

106 Wh/kg · 702 W/kg

cette cellule342 cellules échantillons supplémentaires

Afficher toutes les 17 valeurs mesurées — et 3 de plus derrière le verrou

ÉNERGIE

Énergie gravimétrique (C/10) ? L'énergie échangée lors de la décharge C/10 décrite dans la section Capacité, divisée par la masse ou le volume de la cellule. Mesurée directement, non calculée à partir de la capacité nominale. Définition complète: 106Wh/kg
Énergie volumique (C/10) ? L'énergie échangée lors de la décharge C/10 décrite dans la section Capacité, divisée par la masse ou le volume de la cellule. Mesurée directement, non calculée à partir de la capacité nominale. Définition complète: 228Wh/L
Énergie absolue (C/10) ? L'énergie échangée lors de la décharge C/10 décrite sous Capacité, en watt-heures. Mesurée directement, non calculée à partir de la capacité nominale. Définition complète: 3,92Wh

PUISSANCE

Puissance gravimétrique, crête ? La puissance de pointe ou continue ci-dessus, divisée par la masse ou le volume de la cellule. Il ne s'agit pas d'une valeur de fiche technique — le courant correspondant a été mesuré sur les propres bancs d'essai de Batemo. Définition complète: 702W/kg
Puissance gravimétrique, continue ? La puissance de pointe ou continue ci-dessus, divisée par la masse ou le volume de la cellule. Il ne s'agit pas d'une valeur de fiche technique — le courant correspondant a été mesuré sur les propres bancs d'essai de Batemo. Définition complète: 484W/kg
Puissance volumétrique, crête ? La puissance de pointe ou continue ci-dessus, divisée par la masse ou le volume de la cellule. Il ne s'agit pas d'une valeur de fiche technique — le courant correspondant a été mesuré sur les propres bancs d'essai de Batemo. Définition complète: 1 506W/L
Puissance volumétrique, continue ? La puissance de pointe ou continue ci-dessus, divisée par la masse ou le volume de la cellule. Il ne s'agit pas d'une valeur de fiche technique — le courant correspondant a été mesuré sur les propres bancs d'essai de Batemo. Définition complète: 1 038W/L
Puissance absolue, crête ? Les valeurs de crête proviennent du courant le plus élevé que Batemo a mesuré comme supportable brièvement par la cellule ; les valeurs continues utilisent le courant inférieur qu'elle peut supporter sans interruption. Les deux s'arrêtent à la même condition de 2,5 V / 80 °C que les mesures de décharge. Définition complète: 25,9W
Puissance absolue, continue ? Les valeurs de crête proviennent du courant le plus élevé que Batemo a mesuré comme supportable brièvement par la cellule ; les valeurs continues utilisent le courant inférieur qu'elle peut supporter sans interruption. Les deux s'arrêtent à la même condition de 2,5 V / 80 °C que les mesures de décharge. Définition complète: 17,9W

COURANT

Courant absolu, pointe ? Le courant de décharge constant le plus élevé que Batemo a mesuré pour la cellule en maintien bref, avant que la même condition d'arrêt à 2.5 V / 80 °C s'applique. Définition complète: 9,3A
Courant absolu, continu ? Le courant de décharge constant le plus élevé que Batemo a mesuré comme supportable en continu par la cellule, avant que la même condition d'arrêt à 2,5 V / 80 °C s'applique. Définition complète: 6,5A

PHYSICAL

Dimensions ? Mesuré sur la cellule physique à Batemo, à Karlsruhe, en Allemagne — et non extrait du dessin du fabricant. Le volume est dérivé de la capacité mesurée et de sa densité volumique, et non mesuré au pied à coulisse. Définition complète: 18,3 x 65mm
Masse ? Mesuré sur la cellule physique à Batemo, à Karlsruhe, en Allemagne — et non extrait du dessin du fabricant. Le volume est dérivé de la capacité mesurée et de sa densité volumique, et non mesuré au pied à coulisse. Définition complète: 36,9g
Volume ? Mesuré sur la cellule physique à Batemo, à Karlsruhe, en Allemagne — et non extrait du dessin du fabricant. Le volume est dérivé de la capacité mesurée et de sa densité volumique, et non mesuré au pied à coulisse. Définition complète: 17,2cm³
Format ? Mesuré sur la cellule physique à Batemo, à Karlsruhe, en Allemagne — et non extrait du dessin du fabricant. Le volume est dérivé de la capacité mesurée et de sa densité volumique, et non mesuré au pied à coulisse. Définition complète: 18650

CELLULE

Capacité absolue, nominale ? Déchargée depuis une charge complète à un courant constant de C/10 et à 25 °C, jusqu'à ce que la cellule atteigne 2,5 V ou que sa surface atteigne 80 °C. La valeur nominale est celle de la fiche technique ; les valeurs mesurée, gravimétrique et volumétrique sont celles enregistrées par Batemo lors de cette décharge. Définition complète: 1,30Ah
Capacité absolue, mesurée (C/10) ? Déchargée depuis une charge complète à un courant constant de C/10 et à 25 °C, jusqu'à ce que la cellule atteigne 2,5 V ou que sa surface atteigne 80 °C. La valeur nominale est celle de la fiche technique ; les valeurs mesurée, gravimétrique et volumétrique sont celles enregistrées par Batemo lors de cette décharge. Définition complète: 1,31Ah
Tension moyenne (C/10) ? La tension moyenne pondérée par la charge sur la même décharge C/10 — l'énergie échangée divisée par la charge échangée, et non un seul chiffre extrait d'une courbe. Il s'agit d'une moyenne mesurée, et non de la tension nominale indiquée sur une fiche technique. Définition complète: 2,98V

Dans Batemo Insights

Spectre d'impédance (EIS): Insights uniquement — mesuré chez Batemo, disponible dans Batemo Insights
Et si je modifie la cellule elle-même ?: Solutions
Génération de chaleur et propriétés thermiques: Insights uniquement — mesuré chez Batemo, disponible dans Batemo Insights
À quelle vitesse puis-je charger celle-ci ?: Solutions
Perte de capacité après formation: Insights uniquement — mesuré chez Batemo, disponible dans Batemo Insights

Ce que cette cellule fait lorsque vous la chargez réellement.

Le tableau ci-dessus vous donne une valeur de capacité. Voici ce que fait Highstar NaCR18650-1.3ER(A) en charge — mesuré sur notre propre banc d'essai, sur de nombreux points de fonctionnement et à plusieurs températures ambiantes. Chaque cellule de la bibliothèque est mesurée dans des conditions identiques, ce qui les rend comparables. À 1C — le seul régime mesuré sur chaque cellule — l'énergie utilisable représente 87% à 99% de ce que la même cellule délivre à C/10.

Les trois panneaux ci-dessous utilisent les mêmes 13 points de fonctionnement mesurés, à 25 °C ambiants.

énergie

13 pts · 25 °C · lin

Quelle énergie peut-elle délivrer ?

Le graphique illustre la quantité d'énergie que la cellule peut fournir lorsqu'elle est utilisée à différentes puissances.

énergie utilisable / Wh

puissance de décharge / W

À 25 °C ambiant, Highstar NaCR18650-1.3ER(A) délivre 1,6 Wh à 29 W — en baisse par rapport à 3,9 Wh à C/10 (0,39 W).

thermique

13 pts · 25 °C · lin

Quelle température atteint-elle ?

Plus les pertes thermiques sont importantes, plus la cellule chauffe, ce qui entraîne une puissance déchargée plus élevée.

température de surface max. / °C

puissance de décharge / W

À 25 °C ambiant, la surface de Highstar NaCR18650-1.3ER(A) atteint 60,0 °C à 29 W — contre 25,5 °C à C/10 (0,39 W).

durée de fonctionnement

13 pts · 25 °C · log

Combien de temps peut-elle fournir la puissance ?

Plus la cellule fournit de puissance, moins elle peut la délivrer longtemps.

durée jusqu'à la coupure / s (log)

puissance de décharge / W

À 25 °C ambiant, Highstar NaCR18650-1.3ER(A) fonctionne pendant 3 min à 29 W — contre 10 h 06 min à C/10 (0,39 W).

Les 3 principaux défis que vous rencontrez avec cette cellule.

Chaque cellule est un compromis. Les mesures propres à cette cellule mettent en évidence trois défis auxquels vous serez confronté. Chacun présente les données chiffrées correspondantes et explique comment Batemo vous aide à le résoudre.

Sélection de cellules

Choisir la bonne cellule

3,92Wh18W

et c'est tout ce qu'une fiche technique vous indiquera

Énergie

dernier quart des 343 cellules

Puissance continue

dernier quart des 343 cellules

le défi

La fiche technique indique 1,30 Ah. Mais quelle capacité délivre-t-elle dans votre système ?

Se limiter à l'énergie et à la puissance ne suffit pas. Votre cycle de charge n'est ni C/10 ni 1 C, et quelque part entre les deux, le classement entre deux cellules peut s'inverser.

Sélection de cellules

Optimisation système

Tirer davantage du pack

2,984V moyenne

cette cellule chez C/10 — chaque point représente un cas de charge d'une cellule exemple

Ah/kg

C/10

12C

fiche technique

tension de coupure

limite thermique

cas de charge mesurés · cellule d'exemple

le défi

Mon pack en contient plusieurs centaines. La décision ne porte plus sur la cellule — elle porte sur le système.

Un modèle de circuit équivalent ajusté sur une poignée de mesures reproduit ces points et dérive partout ailleurs — ce qui correspond précisément aux conditions d'une étude système.

Optimisation système

Développement BMS

Estimation de l'état de charge

0–9,3A0–100% SOCjusqu'à 60°C

un BMS doit être correct dans chaque recoin de cet espace

500

1000

W/kg

40 °C

25 °C

0 °C

−20 °C

point le plus chaud

points de charge mesurés · cellule exemple

le défi

Entre 6,5 A et 9,3 A, mon estimation de l'état de charge doit rester fiable. Où est-elle la moins précise ?

Chaque point de pourcentage d'erreur d'estimation se paie deux fois : une fois en autonomie que personne n'utilise, une fois en marge que personne ne touche.

Développement BMS

Ces trois points sont les défis que soulèvent les propres données de cette cellule. Lequel d'entre eux est déterminant pour votre produit ? Seul votre profil de charge peut le dire — et c'est la prochaine question, pas celle-ci.

Le Batemo Cell Model pour la Highstar NaCR18650-1.3ER(A) est encore en cours de construction.

Chaque cellule de la bibliothèque est mesurée avant qu'un modèle en soit construit. Les précisions moyennes seront publiées dès que le Batemo Cell Model sera finalisé.

Ce qui est déjà mesuré

Courbes de décharge: 4
Aux régimes: C/10 · 1 C · 4 C · 8 C
Ambiant: 25 °C

Chaque courbe a été enregistrée depuis un état de charge complet, dans une chambre climatique en convection libre. Le modèle est construit sur ces données.

Comment cette cellule se positionne sur le terrain.

Les plus proches en termes d'énergie spécifique et de puissance mesurées — les deux axes de la carte de Ragone ci-dessus. Non par chimie, et sans caractère de recommandation. D'autres valeurs, comme le courant continu, peuvent encore différer considérablement.

Les deux cellules les plus proches de la bibliothèque

Même conception · 32% d'écart

Tiankang PL1865CCW

18650

Énergie gravimétrique87 Wh/kg-17,9%
Puissance gravimétrique, crête580 W/kg-17,5%
Courant absolu, continu7,4 A+13,5%
Masse42 g+13,6%

Ouvrir la page de la cellule

Les pourcentages sur l'anneau mesurent la distance globale — énergie et puissance combinées. Les valeurs ×- sur le cadre en pointillés mesurent un seul axe : un point sur ce bord possède ce multiple de l'énergie spécifique ou de la puissance spécifique de cette cellule.

Cette cellule
Autres cellules, même construction, dans la fenêtre

Comportement le plus proche · 4,1% d'écart

TerraE NTE21700-20E

21700

Énergie gravimétrique110 Wh/kg+3,3%
Puissance gravimétrique, crête719 W/kg+2,4%
Courant absolu, continu8,0 A+22,0%
Masse52 g+40,9%

Ouvrir la page de la cellule
