セル選定
適切なセルの選択
9.46Wh60W
それがデータシートから得られるすべての情報です
エネルギー
351セル中の下位4分の1
連続出力
351個のセルの第3四半期
課題
データシートには2.60 Ahと記載されています。しかし、実際のシステムではどれだけの容量が得られるのでしょうか？
エネルギーと出力だけを見ても十分ではありません。実際のデューティサイクルはC/10でも1 Cでもなく、その中間のどこかで2つのセルの順位が逆転することがあります。

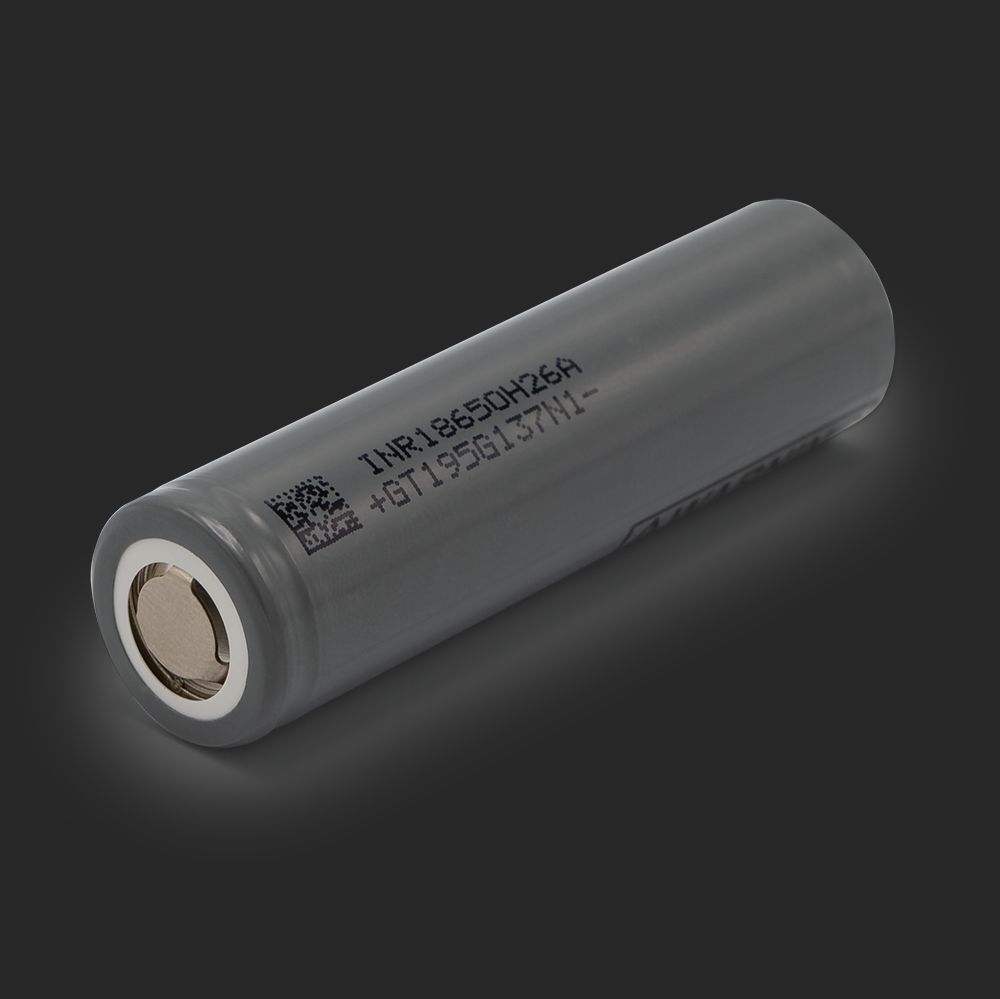

セル選定LG ChemINR18650-H26A
Batemoでの測定結果：LG Chem INR18650-H26Aは206 Wh/kgのエネルギー密度を持ち、18650セルで60 Wの連続出力を維持します。
ドイツ・カールスルーエのBatemoにて開封・測定・モデル化 · セルあたり196の測定パラメータ · データシート値ではありません
- 寸法
- 18.1 x 65mm
- 質量
- 46.0 g
- 容量（実測値）
- 2.55 Ah
- 平均電圧（C/10）
- 3.71 V
- 重量エネルギー密度
- 206 Wh/kg
- 体積エネルギー密度
- 566 Wh/L
- 重量出力密度（ピーク）
- 1,765 W/kg
- 体積出力密度（ピーク）
- 4,852 W/L
- 内部抵抗
- Insights のみ （Batemoで測定、Batemo Insightsで利用可能）
- 測定バッチ全体のばらつき
- Insights のみ （Batemoで測定、Batemo Insightsで利用可能）
LG Chem INR18650-H26A
206 Wh/kg · 1,765 W/kg
このセルさらに 350 個のサンプルセル
測定値17件をすべて表示し、さらに3件はロックの向こう側
エネルギー
- 重量エネルギー（C/10）
?
「容量」の項目に記載されているC/10放電中に交換されたエネルギーを、セルの質量または体積で除した値です。公称容量から計算するのではなく、直接測定した値です。 完全な定義
- 206Wh/kg
- 体積エネルギー密度（C/10）
?
「容量」の項目に記載されているC/10放電中に交換されたエネルギーを、セルの質量または体積で除した値です。公称容量から計算するのではなく、直接測定した値です。 完全な定義
- 566Wh/L
- 絶対エネルギー（C/10）
?
「容量」に記載のC/10放電中に授受されるエネルギーをワット時で表した値です。公称容量から計算したものではなく、直接測定した値です。 完全な定義
- 9.46Wh
パワー
- 重量出力密度（ピーク）
?
上記のピーク出力または連続出力を、セルの質量または体積で割った値です。データシートの定格値ではなく、その背後にある電流はBatemo自社のテストベンチで測定したものです。 完全な定義
- 1,765W/kg
- 重量比出力（連続）
?
上記のピーク出力または連続出力を、セルの質量または体積で割った値です。データシートの定格値ではなく、その背後にある電流はBatemo自社のテストベンチで測定したものです。 完全な定義
- 1,299W/kg
- 体積出力密度（ピーク）
?
上記のピーク出力または連続出力を、セルの質量または体積で割った値です。データシートの定格値ではなく、その背後にある電流はBatemo自社のテストベンチで測定したものです。 完全な定義
- 4,852W/L
- 体積電力密度（連続）
?
上記のピーク出力または連続出力を、セルの質量または体積で割った値です。データシートの定格値ではなく、その背後にある電流はBatemo自社のテストベンチで測定したものです。 完全な定義
- 3,570W/L
電流
PHYSICAL
セル
- 絶対容量（公称値）
?
満充電状態からC/10の定電流、25°Cの条件で、セル電圧が2.5Vまたはセル表面温度が80°Cに達するまで放電します。公称値はデータシートの値であり、実測値・重量エネルギー密度・体積エネルギー密度はBatemoがその放電中に記録した値です。 完全な定義
- 2.60Ah
- 絶対容量（実測値）（C/10）
?
満充電状態からC/10の定電流、25°Cの条件で、セル電圧が2.5Vまたはセル表面温度が80°Cに達するまで放電します。公称値はデータシートの値であり、実測値・重量エネルギー密度・体積エネルギー密度はBatemoがその放電中に記録した値です。 完全な定義
- 2.55Ah
- 平均電圧（C/10）
?
同じC/10放電にわたる電荷平均電圧：交換されたエネルギーを交換された電荷で割ったもので、曲線から選んだ単一の数値ではありません。測定された平均値であり、データシートに印刷された公称電圧ではありません。 完全な定義
- 3.71V
Batemo Insightsにて
- インピーダンススペクトル（EIS）
- Insights のみ （Batemoで測定、Batemo Insightsで利用可能）
- セル自体を変更した場合はどうなりますか？
- ソリューション
- 発熱と熱特性
- Insights のみ （Batemoで測定、Batemo Insightsで利用可能）
- このセルはどれだけ速く充電できますか？
- ソリューション
- フォーメーション後の容量損失
- Insights のみ （Batemoで測定、Batemo Insightsで利用可能）
実際に負荷をかけたとき、このセルがどのような挙動を示すか。
上の表は、容量の数値を1つ示しています。以下は、LG Chem INR18650-H26Aが負荷のもとでどう振る舞うかを、当社自身のテストベンチで、多数の動作点と複数の周囲温度にわたって測定したものです。ライブラリのすべてのセルは同一条件で測定されており、だからこそ、そもそも比較が成り立ちます。 1C（全セルで測定している唯一のレート）では、使用可能なエネルギーは、同じセルがC/10で供給する量の87%〜99%です。
以下の3つのパネルはすべて、25 °Cの周囲温度における同じ11の測定動作点を使用しています。
エネルギー
11 pts · 25 °C · lin
供給できるエネルギー量はどのくらいですか？
このグラフは、セルをさまざまな電力で動作させた場合に供給できるエネルギー量を示しています。
使用可能エネルギー / Wh
放電電力 / W
熱
11 pts · 25 °C · lin
最高温度はどのくらいですか？
熱損失が大きいほどセルの温度が上昇し、放出電力が増加します。
最大表面温度 / °C
放電電力 / W
実行時間
11 pts · 25 °C · log
その出力をどれだけ長く維持できますか？
セルが供給する電力が大きいほど、その電力を維持できる時間は短くなります。
カットオフまでの動作時間 / s（対数）
放電電力 / W
このセルで直面する上位3つの課題。
すべてのセルはトレードオフの産物です。このセル自身の測定データから、使用時に直面する3つの課題が明らかになっています。それぞれの課題について、背景にある数値と、Batemoがその解決をどのように支援するかをご確認いただけます。
熱解析
放熱の課題
概要 71mW/cm²
代表的な動作時の発熱：合計3.0 W
放熱
放熱
42 表面積 cm²
課題
このセルに 46.0 g あたり終日 17.6 A を要求しています。その熱はどこへ行くのでしょうか？
表面温度は、決め手となる温度ではありません。完成したセルのどのセンサーも示せないのは内部の温度であり、両者の差は、重要な局面でこそ大きくなります。
熱解析寿命
長寿命化
2.55Ah
C/10で測定：上の模式図の曲線はすべてここから始まります
あなたの寿命末期
サイクル →
課題
この容量はセルのライフ初期における値です。使用条件が異なると、どのように変化するのでしょうか。
サイクルテストでわかるのは、その1回のテスト条件下で何が起きたかだけです。どのメカニズムが容量を低下させたのか、何を変えるべきかは、サイクルテストからはわかりません。
寿命この3つは、このセル自身の数値から浮かび上がる課題です。そのうちどれがお客様の製品を左右するかは、お客様の負荷プロファイルだけが答えを出せることであり、それは今回ではなく、次の問いです。
LG Chem INR18650-H26AのBatemo Cell Modelは現在作成中です。
ライブラリ内のすべてのセルは、モデルを構築する前に測定されています。 Batemo Cell Modelが完成次第、平均精度を公開します。
- 放電曲線
- 5
- レートにおける
- C/10 · 1 C · 4 C · 8 C · 12 C
- 周囲温度
- 25 °C
すべての曲線は、気候チャンバー内で自然対流の条件のもと、満充電状態から記録されました。モデルはこれらのデータをもとに構築されています。
このセルの市場における位置づけ。
測定した比エネルギーと比出力が最も近いもの。上のラゴーンマップの2つの軸です。化学系によるものではなく、推奨でもありません。連続電流などの他の数値は、依然として大きく異なる場合があります。
ライブラリ内で最も近い2つのセル
近いセル · 3.6% の差
DMEGC INR18650-25P
18650- 重量エネルギー密度213 Wh/kg+3.4%
- 重量出力密度（ピーク）1,746 W/kg-1.1%
- 絶対電流（連続）16.3 A-7.1%
- 質量44 g-5.0%
リングのパーセンテージは、全体的な距離（エネルギーと出力を合わせたもの）を示します。破線のボックス上の×の数値は、1つの軸だけを示します。その縁上の点は、このセル自身の比エネルギーまたは比出力のその倍数です。
- このセル
- 同構造の他のセル（ウィンドウ内）
同一構造 + 最も近い特性 · 2.7% の差
Molicel INR18650-P26A
18650- 重量エネルギー密度209 Wh/kg+1.5%
- 重量出力密度（ピーク）1,804 W/kg+2.2%
- 絶対電流（連続）18.6 A+5.8%
- 質量46 g-0.4%
