CALBL221N113

Medida a Batemo: la CALB L221N113 ofrece una densidad de energía de 248 Wh/kg y mantiene una potencia continua de 666 W en una celda de formato prismática.

Abierta, medida y modelada en Batemo en Karlsruhe, Alemania · 196 parámetros medidos por celda · no son valores de hoja de datos

Disponible comoModelReportData

¿Qué necesita usted de esta celda?Comparar con celdas similares
Dimensiones
220 x 103 x 33,2mm
Masa
1791,5 g
Capacidad, medida
117,94 Ah
Tensión media (C/10)
3,76 V
Energía gravimétrica
248 Wh/kg
Energía volumétrica
587 Wh/L
Potencia gravimétrica, pico
969 W/kg
Potencia volumétrica, pico
2298 W/L
Resistencia interna
Solo Insights — medido en Batemo, disponible en Batemo Insights
Dispersión en un lote medido
Solo Insights — medido en Batemo, disponible en Batemo Insights

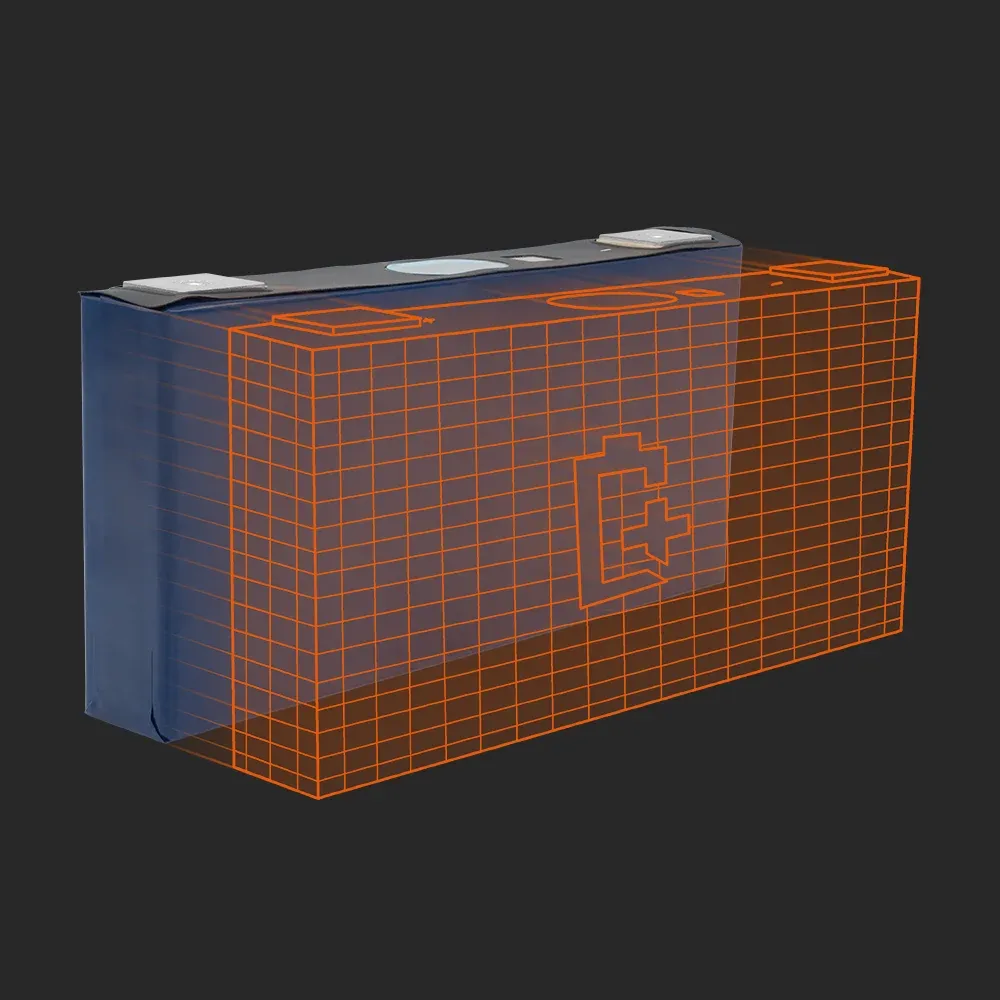

CALB L221N113: la celda física junto a su modelo Batemo
La celda medida y su modelo físico
CALB L221N113
248 Wh/kg · 969 W/kg
0400080000250500potencia, W/kg →energía, Wh/kg →

esta celda342 celdas de muestra más

Mostrar los 17 valores medidos — y 3 más tras el bloqueo

ENERGÍA

Energía gravimétrica (C/10)
?

La energía intercambiada durante la descarga C/10 descrita en Capacidad, dividida por la masa o el volumen de la celda. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa

248Wh/kg
Energía volumétrica (C/10)
?

La energía intercambiada durante la descarga C/10 descrita en Capacidad, dividida por la masa o el volumen de la celda. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa

587Wh/L
Energía absoluta (C/10)
?

La energía intercambiada durante la descarga C/10 descrita en Capacidad, en vatios-hora. Medida directamente, no calculada a partir de la capacidad nominal. Definición completa

443,65Wh

POTENCIA

Potencia gravimétrica, pico
?

La potencia máxima o continua indicada anteriormente, dividida entre la masa o el volumen de la celda. No es una especificación de hoja de datos: la corriente que la respalda se midió en los propios bancos de prueba de Batemo. Definición completa

969W/kg
Potencia gravimétrica, continua
?

La potencia máxima o continua indicada anteriormente, dividida entre la masa o el volumen de la celda. No es una especificación de hoja de datos: la corriente que la respalda se midió en los propios bancos de prueba de Batemo. Definición completa

372W/kg
Potencia volumétrica, pico
?

La potencia máxima o continua indicada anteriormente, dividida entre la masa o el volumen de la celda. No es una especificación de hoja de datos: la corriente que la respalda se midió en los propios bancos de prueba de Batemo. Definición completa

2298W/L
Potencia volumétrica, continua
?

La potencia máxima o continua indicada anteriormente, dividida entre la masa o el volumen de la celda. No es una especificación de hoja de datos: la corriente que la respalda se midió en los propios bancos de prueba de Batemo. Definición completa

881W/L
Potencia absoluta, pico
?

Los valores máximos corresponden a la corriente más alta que Batemo midió que la celda puede sostener brevemente; los valores continuos utilizan la corriente inferior que puede sostener sin interrupción. Ambos se detienen en la misma condición de 2,5 V / 80 °C que las mediciones de descarga. Definición completa

1736,7W
Potencia absoluta, continua
?

Los valores máximos corresponden a la corriente más alta que Batemo midió que la celda puede sostener brevemente; los valores continuos utilizan la corriente inferior que puede sostener sin interrupción. Ambos se detienen en la misma condición de 2,5 V / 80 °C que las mediciones de descarga. Definición completa

665,6W

CORRIENTE

Corriente absoluta, pico
?

La corriente de descarga constante más alta que Batemo midió que la celda puede sostener brevemente, antes de que se aplique la misma condición de parada de 2,5 V / 80 °C. Definición completa

480,3A
Corriente absoluta, continua
?

La corriente de descarga constante más alta que Batemo midió que la celda puede sostener de forma continua, antes de que se aplique la misma condición de parada de 2.5 V / 80 °C. Definición completa

183,7A

PHYSICAL

Dimensiones
?

Medido en la celda física a Batemo, en Karlsruhe, Alemania — no tomado del dibujo del fabricante. El volumen se deriva de la capacidad medida y su densidad volumétrica, no se mide con un calibre. Definición completa

220 x 103 x 33,2mm
Masa
?

Medido en la celda física a Batemo, en Karlsruhe, Alemania — no tomado del dibujo del fabricante. El volumen se deriva de la capacidad medida y su densidad volumétrica, no se mide con un calibre. Definición completa

1791,5g
Volumen
?

Medido en la celda física a Batemo, en Karlsruhe, Alemania — no tomado del dibujo del fabricante. El volumen se deriva de la capacidad medida y su densidad volumétrica, no se mide con un calibre. Definición completa

755,7cm³
Formato
?

Medido en la celda física a Batemo, en Karlsruhe, Alemania — no tomado del dibujo del fabricante. El volumen se deriva de la capacidad medida y su densidad volumétrica, no se mide con un calibre. Definición completa

prismática

CELDA

Capacidad absoluta, nominal
?

Descargada desde carga completa a una corriente constante de C/10 y 25 °C, hasta que la celda alcanza 2,5 V o su superficie llega a 80 °C. El valor nominal es el indicado en la hoja de datos; el medido, gravimétrico y volumétrico son los registrados por Batemo durante esa descarga. Definición completa

113,50Ah
Capacidad absoluta, medida (C/10)
?

Descargada desde carga completa a una corriente constante de C/10 y 25 °C, hasta que la celda alcanza 2,5 V o su superficie llega a 80 °C. El valor nominal es el indicado en la hoja de datos; el medido, gravimétrico y volumétrico son los registrados por Batemo durante esa descarga. Definición completa

117,94Ah
Tensión media (C/10)
?

La tensión media ponderada por la carga a lo largo de la misma descarga de C/10: la energía intercambiada dividida entre la carga intercambiada, no un valor único extraído de una curva. Es una media medida, no la tensión nominal impresa en una hoja de datos. Definición completa

3,76V

En Batemo Insights

Espectro de impedancia (EIS)
Solo Insights — medido en Batemo, disponible en Batemo Insights
¿Qué ocurre si modifico la propia celda?
Soluciones
Generación de calor y propiedades térmicas
Solo Insights — medido en Batemo, disponible en Batemo Insights
¿A qué velocidad puedo cargar esta celda?
Soluciones
Pérdida de capacidad tras la formación
Solo Insights — medido en Batemo, disponible en Batemo Insights

Lo que hace esta celda cuando realmente se la carga.

La tabla anterior le ofrece un único valor de capacidad. A continuación se muestra el comportamiento de CALB L221N113 bajo carga: medido en nuestro propio banco de pruebas, en numerosos puntos de operación y a varias temperaturas ambiente. Todas las celdas de la biblioteca se miden en condiciones idénticas, lo que permite compararlas entre sí. A 1C —la única tasa medida en cada celda— la energía utilizable es del 87% al 99% de lo que la misma celda entrega a C/10.

Los tres paneles siguientes utilizan los mismos 12 puntos de operación medidos, a 25 °C de temperatura ambiente.

energía

12 pts · 25 °C · lin

¿Cuánta energía puede suministrar?

El gráfico muestra cuánta energía puede entregar la celda cuando se opera a diferentes potencias.

energía utilizable / Wh

1002003004005000500100015002000

potencia de descarga / W

A 25 °C de temperatura ambiente, CALB L221N113 entrega 140,3 Wh a 1763 W — por debajo de 443,6 Wh a C/10 (43 W).

térmico

12 pts · 25 °C · lin

¿Cuánto se calienta?

Cuanto mayores son las pérdidas térmicas, más se calienta la celda, lo que resulta en una mayor potencia disipada.

temperatura máx. de superficie / °C

20304050600500100015002000

potencia de descarga / W

A 25 °C ambiente, la superficie de CALB L221N113 alcanza 48,2 °C a 1763 W — frente a 26,2 °C a C/10 (43 W).

tiempo de ejecución

12 pts · 25 °C · log

¿Cuánto tiempo puede suministrar la potencia?

Cuanta más potencia suministra la celda, menos tiempo puede entregarla.

tiempo de funcionamiento hasta corte / s (log)

100100010k100k0500100015002000

potencia de descarga / W

A 25 °C ambiente, CALB L221N113 funciona durante 5 min a 1763 W — frente a 10 h 23 min a C/10 (43 W).

Los 3 principales desafíos que usted enfrenta con esta celda.

Cada celda es un compromiso. Las propias mediciones de esta celda apuntan a tres desafíos a los que usted se enfrentará con ella. Cada uno muestra el número que lo respalda y dónde Batemo le ayuda a resolverlo.

Desarrollo de BMS

Estimación del estado de carga

0–480,3A0–100% SOChasta 55°C

un BMS debe funcionar correctamente en cada rincón de este espacio

0

500

1000

W/kg

40 °C

25 °C

0 °C

−20 °C

punto más caliente

puntos de carga medidos · celda de ejemplo

el desafío

Una celda de 117,94 Ah es demasiado para equivocarse. ¿Cuánto error tiene mi estado de carga?

Cada punto porcentual de error de estimación se paga dos veces: una como autonomía que nadie usa, otra como margen que nadie toca.

Desarrollo de BMS

Carga rápida

Carga rápida

De 100 % a 66% SOC en cinco minutos

descarga a la corriente de pico medida — los perfiles de carga anteriores son esquemáticos

↑ corriente de carga

CC-CV · escalonado · potencia constante · boost

tiempo →

el desafío

480,3 A de pico en una sola celda. En el lado de la carga, entra en juego un límite diferente: ¿cómo aplicar carga rápida?

CC-CV, escalonada, potencia constante, reforzada: cada perfil intercambia tiempo por límites internos de la celda que se condicionan entre sí. Cuál es la más rápida para esta celda, ninguna hoja de datos lo dice.

Carga rápida

Vida útil

Prolongar su vida útil

117,94Ah

medido en C/10 — las curvas esquemáticas anteriores parten todas de aquí

su fin de vida útil

ciclos →

el desafío

Esta capacidad describe la celda al inicio de su vida útil. ¿Cómo cambia bajo diferentes condiciones de operación?

Un ensayo de ciclos le indica qué ocurrió bajo ese ensayo concreto. No le dice qué mecanismo redujo la capacidad ni qué debe cambiar.

Vida útil

Estos tres son los desafíos que plantean los propios datos de esta celda. Cuál de ellos es decisivo para su producto es algo que solo su perfil de carga puede determinar, y esa es la siguiente pregunta, no esta.

Lo que el modelo de la CALB L221N113 responde y la medición no puede.

Batemo construyó un modelo basado en física de la CALB L221N113 a partir de las mediciones anteriores y lo verificó con el conjunto completo de experimentos de validación: descarga, carga, pulsos y perfiles. En todos ellos, el modelo se desvía de la medición en 0,027 V en tensión y 1,0 K en temperatura superficial, en valor cuadrático medio. Estas son desviaciones que Batemo midió, no una tolerancia que Batemo promete.

“Si usted puede mostrarnos otro modelo de celda de batería más preciso, le reembolsaremos su dinero.”

BatemoEn cada uno de los 198 modelos de celda Batemo de la biblioteca
Tensión
0,027V
0,9 % del rango medido
Temperatura
1,0K
1,4 % del rango medido
Potencia
3,11W
0,7 % del rango medido
Energía
6,610Wh
2,5 % del rango medido

Más información sobre el Batemo Cell Model ›

Cada valor es la raíz cuadrada media de la diferencia entre la medición y la simulación, calculada sobre el conjunto completo de experimentos de validación para esta celda: descarga, carga, pulsos y perfiles. Una cuarta parte de esos experimentos es conocida únicamente por la parte que evalúa el modelo, y no por Batemo. Referencia del modelo B0275.

Cómo se comporta esta celda en el campo.

Las más próximas por energía específica y potencia medidas — los dos ejes del mapa de Ragone anterior. No por química, y no constituye una recomendación. Otros valores, como la corriente continua, pueden diferir considerablemente.

Las dos celdas más cercanas en la biblioteca

También cercanas · separadas 8,3%

CATL 3.7V 156Ah NCM

prismática
  • Energía gravimétrica249 Wh/kg+0,4%
  • Potencia gravimétrica, pico1050 W/kg+8,3%
  • Corriente absoluta, continua331,5 A+80,4%
  • Masa2307 g+28,8%
Abrir página de celda
Esta celda en el centro de un mapa de energía específica (horizontal) y potencia pico específica (vertical). Misma construcción + comportamiento más similar: CALB L148N58A, separadas 1,3%. También cercanas: CATL 3.7V 156Ah NCM, separadas 8,3%.×1,25×0,80×1,25×0,80energía →potencia ↑5%10%

Los porcentajes del anillo miden la distancia global: energía y potencia combinadas. Los valores ×- del recuadro discontinuo miden solo un eje: un punto en ese borde tiene tantas veces la energía o potencia específica de esta celda.

  • Esta celda
  • Otras celdas, misma construcción, en ventana

Misma construcción + comportamiento más similar · separadas 1,3%

CALB L148N58A

prismática
  • Energía gravimétrica244 Wh/kg-1,3%
  • Potencia gravimétrica, pico968 W/kg-0,2%
  • Corriente absoluta, continua98,5 A-46,4%
  • Masa914 g-49,0%
Abrir página de celda
