LG Energy SolutionINR18650-M26

Batemoでの測定結果:LG Energy Solution INR18650-M26は216 Wh/kgのエネルギー密度を持ち、18650セルで23 Wの連続出力を維持します。

ドイツ・カールスルーエのBatemoにて開封・測定・モデル化 · セルあたり196の測定パラメータ · データシート値ではありません

提供形態ModelReportData

寸法
18.2 x 64.8mm
質量
43.0 g
内部抵抗
Insights のみ (Batemoで測定、Batemo Insightsで利用可能)
測定バッチ全体のばらつき
Insights のみ (Batemoで測定、Batemo Insightsで利用可能)
LG Energy Solution INR18650-M26:Batemoモデルと並べた実物のセル
測定済みセルとその物理モデル
LG Energy Solution INR18650-M26
216 Wh/kg · 940 W/kg
04,0008,0000250500出力、W/kg →エネルギー、Wh/kg →

このセルさらに 350 個のサンプルセル

測定値17件をすべて表示し、さらに3件はロックの向こう側

エネルギー

重量エネルギー(C/10)
?

「容量」の項目に記載されているC/10放電中に交換されたエネルギーを、セルの質量または体積で除した値です。公称容量から計算するのではなく、直接測定した値です。 完全な定義

216Wh/kg
体積エネルギー密度(C/10)
?

「容量」の項目に記載されているC/10放電中に交換されたエネルギーを、セルの質量または体積で除した値です。公称容量から計算するのではなく、直接測定した値です。 完全な定義

550Wh/L
絶対エネルギー(C/10)
?

「容量」に記載のC/10放電中に授受されるエネルギーをワット時で表した値です。公称容量から計算したものではなく、直接測定した値です。 完全な定義

9.29Wh

パワー

重量出力密度(ピーク)
?

上記のピーク出力または連続出力を、セルの質量または体積で割った値です。データシートの定格値ではなく、その背後にある電流はBatemo自社のテストベンチで測定したものです。 完全な定義

940W/kg
重量比出力(連続)
?

上記のピーク出力または連続出力を、セルの質量または体積で割った値です。データシートの定格値ではなく、その背後にある電流はBatemo自社のテストベンチで測定したものです。 完全な定義

545W/kg
体積出力密度(ピーク)
?

上記のピーク出力または連続出力を、セルの質量または体積で割った値です。データシートの定格値ではなく、その背後にある電流はBatemo自社のテストベンチで測定したものです。 完全な定義

2,391W/L
体積電力密度(連続)
?

上記のピーク出力または連続出力を、セルの質量または体積で割った値です。データシートの定格値ではなく、その背後にある電流はBatemo自社のテストベンチで測定したものです。 完全な定義

1,387W/L
絶対電力(ピーク)
?

ピーク値は、Batemo がセルを短時間維持できると測定した最大電流に基づいています。連続値は、中断なく維持できる低い電流を使用しています。いずれも放電測定と同じ 2.5 V / 80 °C の条件で停止します。 完全な定義

40.4W
絶対パワー(連続)
?

ピーク値は、Batemo がセルを短時間維持できると測定した最大電流に基づいています。連続値は、中断なく維持できる低い電流を使用しています。いずれも放電測定と同じ 2.5 V / 80 °C の条件で停止します。 完全な定義

23.4W

電流

絶対電流(ピーク)
?

同じ2.5 V / 80 °Cの停止条件が適用される前に、セルが短時間維持できるとBatemoが測定した最大の定電流放電電流です。 完全な定義

12.5A
絶対電流(連続)
?

同じ2.5 V / 80 °Cの停止条件が適用される前に、Batemoがセルを継続的に維持できると測定した最大の定電流放電電流です。 完全な定義

7.1A

PHYSICAL

寸法
?

ドイツ・カールスルーエのBatemoで実物のセルを測定したもので、メーカーの図面から引用したものではありません。体積は、測定した容量とその体積密度から導出しており、ノギスで測定したものではありません。 完全な定義

18.2 x 64.8mm
質量
?

ドイツ・カールスルーエのBatemoで実物のセルを測定したもので、メーカーの図面から引用したものではありません。体積は、測定した容量とその体積密度から導出しており、ノギスで測定したものではありません。 完全な定義

43.0g
体積
?

ドイツ・カールスルーエのBatemoで実物のセルを測定したもので、メーカーの図面から引用したものではありません。体積は、測定した容量とその体積密度から導出しており、ノギスで測定したものではありません。 完全な定義

16.9cm³
フォーマット
?

ドイツ・カールスルーエのBatemoで実物のセルを測定したもので、メーカーの図面から引用したものではありません。体積は、測定した容量とその体積密度から導出しており、ノギスで測定したものではありません。 完全な定義

18650

セル

絶対容量(公称値)
?

満充電状態からC/10の定電流、25°Cの条件で、セル電圧が2.5Vまたはセル表面温度が80°Cに達するまで放電します。公称値はデータシートの値であり、実測値・重量エネルギー密度・体積エネルギー密度はBatemoがその放電中に記録した値です。 完全な定義

2.60Ah
絶対容量(実測値)(C/10)
?

満充電状態からC/10の定電流、25°Cの条件で、セル電圧が2.5Vまたはセル表面温度が80°Cに達するまで放電します。公称値はデータシートの値であり、実測値・重量エネルギー密度・体積エネルギー密度はBatemoがその放電中に記録した値です。 完全な定義

2.53Ah
平均電圧(C/10)
?

同じC/10放電にわたる電荷平均電圧:交換されたエネルギーを交換された電荷で割ったもので、曲線から選んだ単一の数値ではありません。測定された平均値であり、データシートに印刷された公称電圧ではありません。 完全な定義

3.68V

Batemo Insightsにて

インピーダンススペクトル(EIS)
Insights のみ (Batemoで測定、Batemo Insightsで利用可能)
発熱と熱特性
Insights のみ (Batemoで測定、Batemo Insightsで利用可能)
フォーメーション後の容量損失
Insights のみ (Batemoで測定、Batemo Insightsで利用可能)

実際に負荷をかけたとき、このセルがどのような挙動を示すか。

上の表は、容量の数値を1つ示しています。以下は、LG Energy Solution INR18650-M26が負荷のもとでどう振る舞うかを、当社自身のテストベンチで、多数の動作点と複数の周囲温度にわたって測定したものです。ライブラリのすべてのセルは同一条件で測定されており、だからこそ、そもそも比較が成り立ちます。 1C(全セルで測定している唯一のレート)では、使用可能なエネルギーは、同じセルがC/10で供給する量の87%〜99%です。

以下の3つのパネルはすべて、25 °Cの周囲温度における同じ14の測定動作点を使用しています。

エネルギー

14 pts · 25 °C · lin

供給できるエネルギー量はどのくらいですか?

このグラフは、セルをさまざまな電力で動作させた場合に供給できるエネルギー量を示しています。

使用可能エネルギー / Wh

0480204060

放電電力 / W

周囲温度25 °Cでは、LG Energy Solution INR18650-M26は54 Wで2.0 Whを供給します。C/10 (0.96 W)での9.3 Whから低下しています。

熱

14 pts · 25 °C · lin

最高温度はどのくらいですか?

熱損失が大きいほどセルの温度が上昇し、放出電力が増加します。

最大表面温度 / °C

204060800204060

放電電力 / W

周囲温度25 °Cでは、LG Energy Solution INR18650-M26の表面温度は54 Wで75.0 °Cに達し、C/10 (0.96 W)での25.7 °Cから上昇します。

実行時間

14 pts · 25 °C · log

その出力をどれだけ長く維持できますか?

セルが供給する電力が大きいほど、その電力を維持できる時間は短くなります。

カットオフまでの動作時間 / s(対数)

100100010k100k0204060

放電電力 / W

周囲温度25 °Cでは、LG Energy Solution INR18650-M26は54 Wで2 min動作します。C/10 (0.96 W)での9 h 43 minから短縮しています。

このセルで直面する上位3つの課題。

すべてのセルはトレードオフの産物です。このセル自身の測定データから、使用時に直面する3つの課題が明らかになっています。それぞれの課題について、背景にある数値と、Batemoがその解決をどのように支援するかをご確認いただけます。

セル選定

適切なセルの選択

9.28Wh23W

それがデータシートから得られるすべての情報です

エネルギー

351セル中の下位4分の1

連続出力

351セル中の下位4分の1

課題

データシートには2.60 Ahと記載されています。しかし、実際のシステムではどれだけの容量が得られるのでしょうか?

エネルギーと出力だけを見ても十分ではありません。実際のデューティサイクルはC/10でも1 Cでもなく、その中間のどこかで2つのセルの順位が逆転することがあります。

セル選定

システム最適化

パックからより多くを引き出す

3.676V 平均

このセルのC/10、各点は例となるセルの負荷ケース

0

20

40

60

Ah/kg

C/10

1C

4C

8C

12C

データシート

カットオフ電圧

課題

パックにはこれが数百個あります。判断はもはやセルについてではなく、システムについてです。

ごく少数の測定値にフィットさせた等価回路は、その点を再現しますが、それ以外では外れていきます。システム検討が行われるのは、まさにその領域です。

システム最適化

BMS開発

充電状態の推定

0–12.5A0–100% SOC最大 75°C

BMSはこの空間のあらゆる領域で正確に機能しなければなりません

0

500

1000

W/kg

40 °C

25 °C

0 °C

−20 °C

最高温度点

課題

7.1 A から 12.5 A の間で、充電状態の推定値を維持する必要があります。最も精度が低下するのはどの条件ですか?

推定誤差の1パーセントごとに二重のコストが発生します。一方は誰も使わない航続距離として、もう一方は誰も活用しないマージンとして。

BMS開発

この3つは、このセル自身の数値から浮かび上がる課題です。そのうちどれがお客様の製品を左右するかは、お客様の負荷プロファイルだけが答えを出せることであり、それは今回ではなく、次の問いです。

LG Energy Solution INR18650-M26のモデルが答えられること、そして測定では答えられないこと。

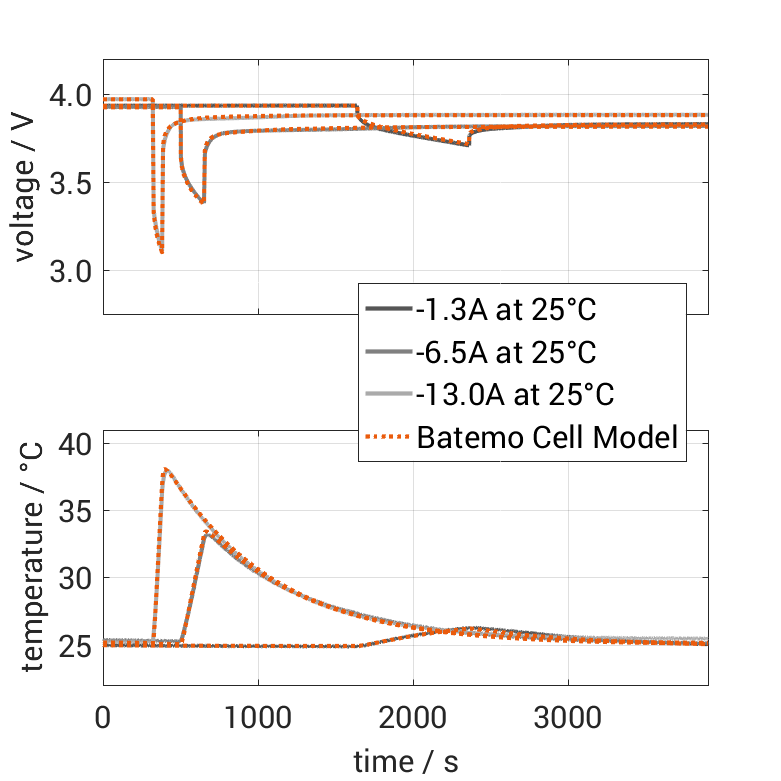

Batemoは上記の測定からLG Energy Solution INR18650-M26の物理ベースモデルを構築し、放電、充電、パルス、プロファイルからなる検証実験一式に対して照合しました。そのすべてで、モデルは測定値に対して、電圧で0.018 V、表面温度で0.5 K(二乗平均平方根)ずれています。これらはBatemoが測定した偏差であり、Batemoが約束する許容値ではありません。

“これより精度の高いバッテリーセルモデルをご提示いただければ、代金を返金いたします。”

Batemoライブラリ内の 198 件の Batemo セルモデルすべてについて
電圧
0.018V
0.6 測定レンジの%
温度
0.5K
0.6 測定レンジの%
電力
0.06W
0.4 測定レンジの%
エネルギー
0.070Wh
1.3 測定レンジの%

Batemo Cell Model の詳細 ›

各値は、このセルの検証実験一式(放電、充電、パルス、プロファイル)全体における、測定とシミュレーションの差の二乗平均平方根です。それらの実験の4分の1は、モデルに異議を唱える側だけが知っており、Batemoは知りません。 モデルリファレンスB0239。

このセルの市場における位置づけ。

測定した比エネルギーと比出力が最も近いもの。上のラゴーンマップの2つの軸です。化学系によるものではなく、推奨でもありません。連続電流などの他の数値は、依然として大きく異なる場合があります。

ライブラリ内で最も近い2つのセル

近いセル · 5.0% の差

Panasonic NCR18650PF

18650
  • 重量エネルギー密度224 Wh/kg+3.9%
  • 重量出力密度(ピーク)969 W/kg+3.1%
  • 絶対電流(連続)6.3 A-11.6%
  • 質量46 g+7.1%
セルページを開く
このセルを、重量エネルギー密度(横軸)と重量ピーク出力密度(縦軸)のマップの中心に配置して示します。 同一構造 + 最も近い特性: Sanyo UR18650-ZM2、3.3%の差。 近いセル: Panasonic NCR18650PF、5.0%の差。×1.10×0.91×1.10×0.91エネルギー →パワー ↑2%5%

リングのパーセンテージは、全体的な距離(エネルギーと出力を合わせたもの)を示します。破線のボックス上の×の数値は、1つの軸だけを示します。その縁上の点は、このセル自身の比エネルギーまたは比出力のその倍数です。

  • このセル
  • 同構造の他のセル(ウィンドウ内)

同一構造 + 最も近い特性 · 3.3% の差

Sanyo UR18650-ZM2

18650
  • 重量エネルギー密度214 Wh/kg-1.0%
  • 重量出力密度(ピーク)912 W/kg-3.0%
  • 絶対電流(連続)5.8 A-18.5%
  • 質量44 g+2.9%
セルページを開く
