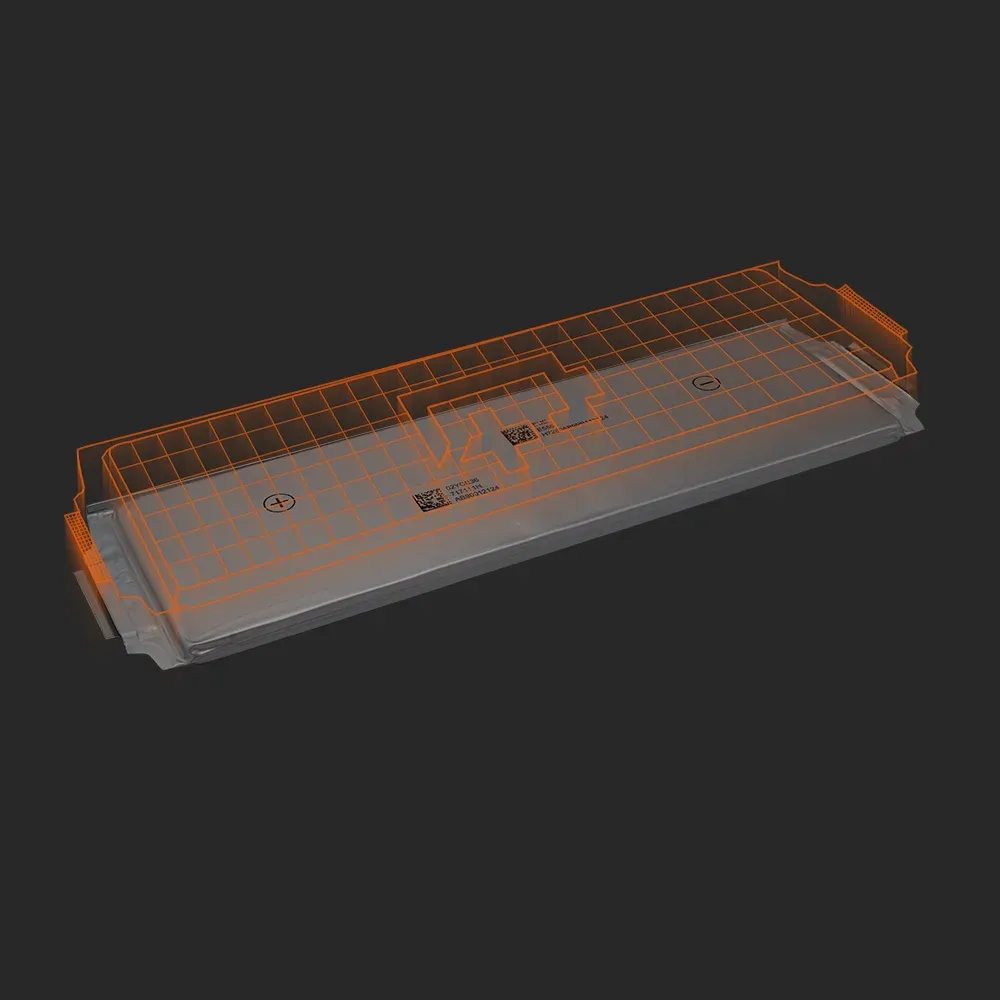

SKIE556

Name: SKI E556 — données de cellule mesurées
Creator: Batemo

Mesurée à Batemo : la SKI E556 offre une densité d'énergie de 285 Wh/kg et maintient une puissance continue de 412 W dans une cellule de format pochette.

Ouverte, mesurée et modélisée chez Batemo à Karlsruhe, Allemagne · 196 paramètres mesurés par cellule · pas de valeurs issues de fiches techniques

Disponible en tant queModel Report Data

Qu'avez-VOUS besoin pour cette cellule ?Comparer avec des cellules similaires

Dimensions: 355 x 100 x 9,5mm
Masse: 745,3 g
Capacité, mesurée: 57,25 Ah
Tension moyenne (C/10): 3,71 V
Énergie gravimétrique: 285 Wh/kg
Énergie volumique: 712 Wh/L
Puissance gravimétrique, crête: 1 234 W/kg
Puissance volumétrique, crête: 3 085 W/L
Résistance interne: Insights uniquement — mesuré chez Batemo, disponible dans Batemo Insights
Répartition sur un lot mesuré: Insights uniquement — mesuré chez Batemo, disponible dans Batemo Insights

SKI E556

285 Wh/kg · 1 234 W/kg

cette cellule342 cellules échantillons supplémentaires

Afficher toutes les 17 valeurs mesurées — et 3 de plus derrière le verrou

ÉNERGIE

Énergie gravimétrique (C/10) ? L'énergie échangée lors de la décharge C/10 décrite dans la section Capacité, divisée par la masse ou le volume de la cellule. Mesurée directement, non calculée à partir de la capacité nominale. Définition complète: 285Wh/kg
Énergie volumique (C/10) ? L'énergie échangée lors de la décharge C/10 décrite dans la section Capacité, divisée par la masse ou le volume de la cellule. Mesurée directement, non calculée à partir de la capacité nominale. Définition complète: 712Wh/L
Énergie absolue (C/10) ? L'énergie échangée lors de la décharge C/10 décrite sous Capacité, en watt-heures. Mesurée directement, non calculée à partir de la capacité nominale. Définition complète: 212,16Wh

PUISSANCE

Puissance gravimétrique, crête ? La puissance de pointe ou continue ci-dessus, divisée par la masse ou le volume de la cellule. Il ne s'agit pas d'une valeur de fiche technique — le courant correspondant a été mesuré sur les propres bancs d'essai de Batemo. Définition complète: 1 234W/kg
Puissance gravimétrique, continue ? La puissance de pointe ou continue ci-dessus, divisée par la masse ou le volume de la cellule. Il ne s'agit pas d'une valeur de fiche technique — le courant correspondant a été mesuré sur les propres bancs d'essai de Batemo. Définition complète: 553W/kg
Puissance volumétrique, crête ? La puissance de pointe ou continue ci-dessus, divisée par la masse ou le volume de la cellule. Il ne s'agit pas d'une valeur de fiche technique — le courant correspondant a été mesuré sur les propres bancs d'essai de Batemo. Définition complète: 3 085W/L
Puissance volumétrique, continue ? La puissance de pointe ou continue ci-dessus, divisée par la masse ou le volume de la cellule. Il ne s'agit pas d'une valeur de fiche technique — le courant correspondant a été mesuré sur les propres bancs d'essai de Batemo. Définition complète: 1 383W/L
Puissance absolue, crête ? Les valeurs de crête proviennent du courant le plus élevé que Batemo a mesuré comme supportable brièvement par la cellule ; les valeurs continues utilisent le courant inférieur qu'elle peut supporter sans interruption. Les deux s'arrêtent à la même condition de 2,5 V / 80 °C que les mesures de décharge. Définition complète: 919,5W
Puissance absolue, continue ? Les valeurs de crête proviennent du courant le plus élevé que Batemo a mesuré comme supportable brièvement par la cellule ; les valeurs continues utilisent le courant inférieur qu'elle peut supporter sans interruption. Les deux s'arrêtent à la même condition de 2,5 V / 80 °C que les mesures de décharge. Définition complète: 412,1W

COURANT

Courant absolu, pointe ? Le courant de décharge constant le plus élevé que Batemo a mesuré pour la cellule en maintien bref, avant que la même condition d'arrêt à 2.5 V / 80 °C s'applique. Définition complète: 268,9A
Courant absolu, continu ? Le courant de décharge constant le plus élevé que Batemo a mesuré comme supportable en continu par la cellule, avant que la même condition d'arrêt à 2,5 V / 80 °C s'applique. Définition complète: 117,5A

PHYSICAL

Dimensions ? Mesuré sur la cellule physique à Batemo, à Karlsruhe, en Allemagne — et non extrait du dessin du fabricant. Le volume est dérivé de la capacité mesurée et de sa densité volumique, et non mesuré au pied à coulisse. Définition complète: 355 x 100 x 9,5mm
Masse ? Mesuré sur la cellule physique à Batemo, à Karlsruhe, en Allemagne — et non extrait du dessin du fabricant. Le volume est dérivé de la capacité mesurée et de sa densité volumique, et non mesuré au pied à coulisse. Définition complète: 745,3g
Volume ? Mesuré sur la cellule physique à Batemo, à Karlsruhe, en Allemagne — et non extrait du dessin du fabricant. Le volume est dérivé de la capacité mesurée et de sa densité volumique, et non mesuré au pied à coulisse. Définition complète: 298,1cm³
Format ? Mesuré sur la cellule physique à Batemo, à Karlsruhe, en Allemagne — et non extrait du dessin du fabricant. Le volume est dérivé de la capacité mesurée et de sa densité volumique, et non mesuré au pied à coulisse. Définition complète: pochette

CELLULE

Capacité absolue, nominale ? Déchargée depuis une charge complète à un courant constant de C/10 et à 25 °C, jusqu'à ce que la cellule atteigne 2,5 V ou que sa surface atteigne 80 °C. La valeur nominale est celle de la fiche technique ; les valeurs mesurée, gravimétrique et volumétrique sont celles enregistrées par Batemo lors de cette décharge. Définition complète: 55,60Ah
Capacité absolue, mesurée (C/10) ? Déchargée depuis une charge complète à un courant constant de C/10 et à 25 °C, jusqu'à ce que la cellule atteigne 2,5 V ou que sa surface atteigne 80 °C. La valeur nominale est celle de la fiche technique ; les valeurs mesurée, gravimétrique et volumétrique sont celles enregistrées par Batemo lors de cette décharge. Définition complète: 57,25Ah
Tension moyenne (C/10) ? La tension moyenne pondérée par la charge sur la même décharge C/10 — l'énergie échangée divisée par la charge échangée, et non un seul chiffre extrait d'une courbe. Il s'agit d'une moyenne mesurée, et non de la tension nominale indiquée sur une fiche technique. Définition complète: 3,71V

Dans Batemo Insights

Spectre d'impédance (EIS): Insights uniquement — mesuré chez Batemo, disponible dans Batemo Insights
Et si je modifie la cellule elle-même ?: Solutions
Génération de chaleur et propriétés thermiques: Insights uniquement — mesuré chez Batemo, disponible dans Batemo Insights
À quelle vitesse puis-je charger celle-ci ?: Solutions
Perte de capacité après formation: Insights uniquement — mesuré chez Batemo, disponible dans Batemo Insights

Ce que cette cellule fait lorsque vous la chargez réellement.

Le tableau ci-dessus vous donne une valeur de capacité. Voici ce que fait SKI E556 en charge — mesuré sur notre propre banc d'essai, sur de nombreux points de fonctionnement et à plusieurs températures ambiantes. Chaque cellule de la bibliothèque est mesurée dans des conditions identiques, ce qui les rend comparables. À 1C — le seul régime mesuré sur chaque cellule — l'énergie utilisable représente 87% à 99% de ce que la même cellule délivre à C/10.

Les trois panneaux ci-dessous utilisent les mêmes 15 points de fonctionnement mesurés, à 25 °C ambiants.

énergie

15 pts · 25 °C · lin

Quelle énergie peut-elle délivrer ?

Le graphique illustre la quantité d'énergie que la cellule peut fournir lorsqu'elle est utilisée à différentes puissances.

énergie utilisable / Wh

puissance de décharge / W

À 25 °C ambiant, SKI E556 délivre 59,4 Wh à 1 027 W — en baisse par rapport à 212,2 Wh à C/10 (21 W).

thermique

15 pts · 25 °C · lin

Quelle température atteint-elle ?

Plus les pertes thermiques sont importantes, plus la cellule chauffe, ce qui entraîne une puissance déchargée plus élevée.

température de surface max. / °C

puissance de décharge / W

À 25 °C ambiant, la surface de SKI E556 atteint 53,3 °C à 1 027 W — contre 26,2 °C à C/10 (21 W).

durée de fonctionnement

15 pts · 25 °C · log

Combien de temps peut-elle fournir la puissance ?

Plus la cellule fournit de puissance, moins elle peut la délivrer longtemps.

durée jusqu'à la coupure / s (log)

puissance de décharge / W

À 25 °C ambiant, SKI E556 fonctionne pendant 3 min à 1 027 W — contre 10 h 18 min à C/10 (21 W).

Les 3 principaux défis que vous rencontrez avec cette cellule.

Chaque cellule est un compromis. Les mesures propres à cette cellule mettent en évidence trois défis auxquels vous serez confronté. Chacun présente les données chiffrées correspondantes et explique comment Batemo vous aide à le résoudre.

Développement BMS

Estimation de l'état de charge

0–268,9A0–100% SOCjusqu'à 60°C

un BMS doit être correct dans chaque recoin de cet espace

500

1000

W/kg

40 °C

25 °C

0 °C

−20 °C

point le plus chaud

points de charge mesurés · cellule exemple

le défi

57,25 Ah dans une seule cellule, et aucun capteur ne mesure directement son état de charge. Quelle marge l'estimation me coûte-t-elle ?

Chaque point de pourcentage d'erreur d'estimation se paie deux fois : une fois en autonomie que personne n'utilise, une fois en marge que personne ne touche.

Développement BMS

Analyse thermique

Évacuer la chaleur

à propos 39mW/cm²

de chaleur en fonctionnement typique — 31 W au total

chaleur sortante

796 cm² de surface

le défi

Je dois refroidir une cellule qui dissipe 412 W à travers 796 cm² de sa propre surface. La surface de refroidissement est-elle le paramètre sur lequel je dois baser ma conception ?

La température de surface n'est pas la température déterminante. Ce qu'aucun capteur sur une cellule finie ne peut indiquer, c'est la température à l'intérieur — et l'écart entre les deux s'accroît précisément là où cela compte.

Analyse thermique

Durée de vie

Maximiser la durée de vie

57,25Ah

mesuré chez C/10 — les courbes schématiques ci-dessus partent toutes de là

votre fin de vie

cycles →

le défi

Cette capacité décrit la cellule en début de vie. Comment évolue-t-elle selon les différentes conditions d'utilisation ?

Un test de cyclage vous indique ce qui s'est passé dans ce test précis. Il ne vous dit pas quel mécanisme a réduit la capacité, ni ce qu'il faut modifier.

Durée de vie

Ces trois points sont les défis que soulèvent les propres données de cette cellule. Lequel d'entre eux est déterminant pour votre produit ? Seul votre profil de charge peut le dire — et c'est la prochaine question, pas celle-ci.

Ce que le modèle de la SKI E556 permet de répondre, là où la mesure ne le peut pas.

Batemo a construit un modèle physique de la SKI E556 à partir des mesures ci-dessus, puis l'a vérifié par rapport à l'ensemble des expériences de validation — décharge, charge, impulsions et profils. Sur l'ensemble de ces expériences, le modèle s'écarte de la mesure de 0,035 V en tension et de 0,8 K en température de surface, en valeur quadratique moyenne. Ce sont des écarts mesurés par Batemo, et non une tolérance promise par Batemo.

“Si vous trouvez un modèle de cellule de batterie plus précis, nous vous remboursons.”

BatemoSur chacun des 198 modèles de cellules Batemo de la bibliothèque

Tension: 0,035V; 1,2 % de la plage mesurée
Température: 0,8K; 1,0 % de la plage mesurée
Puissance: 2,89W; 1,0 % de la plage mesurée
Énergie: 2,190Wh; 1,7 % de la plage mesurée

En savoir plus sur le Batemo Cell Model ›

Chaque valeur est la racine carrée de l'erreur quadratique moyenne entre la mesure et la simulation, sur l'ensemble des expériences de validation pour cette cellule — décharge, charge, impulsions et profils. Un quart de ces expériences n'est connu que de la partie qui évalue le modèle, et non de Batemo. Référence du modèle B0112.

Comment cette cellule se positionne sur le terrain.

Les plus proches en termes d'énergie spécifique et de puissance mesurées — les deux axes de la carte de Ragone ci-dessus. Non par chimie, et sans caractère de recommandation. D'autres valeurs, comme le courant continu, peuvent encore différer considérablement.

Les deux cellules les plus proches de la bibliothèque

Même conception · 4,3% d'écart

Farasis P76

pochette

Énergie gravimétrique294 Wh/kg+3,4%
Puissance gravimétrique, crête1 203 W/kg-2,5%
Courant absolu, continu131,9 A+12,3%
Masse970 g+30,1%

Ouvrir la page de la cellule

Les pourcentages sur l'anneau mesurent la distance globale — énergie et puissance combinées. Les valeurs ×- sur le cadre en pointillés mesurent un seul axe : un point sur ce bord possède ce multiple de l'énergie spécifique ou de la puissance spécifique de cette cellule.

Cette cellule
Autres cellules, même construction, dans la fenêtre

Comportement le plus proche · 3,1% d'écart

Gotion INR46950S(C)

4695 46XXX

Énergie gravimétrique276 Wh/kg-2,9%
Puissance gravimétrique, crête1 239 W/kg+0,4%
Courant absolu, continu62,6 A-46,7%
Masse431 g-42,2%

Ouvrir la page de la cellule
