TerraEINR21700-58E

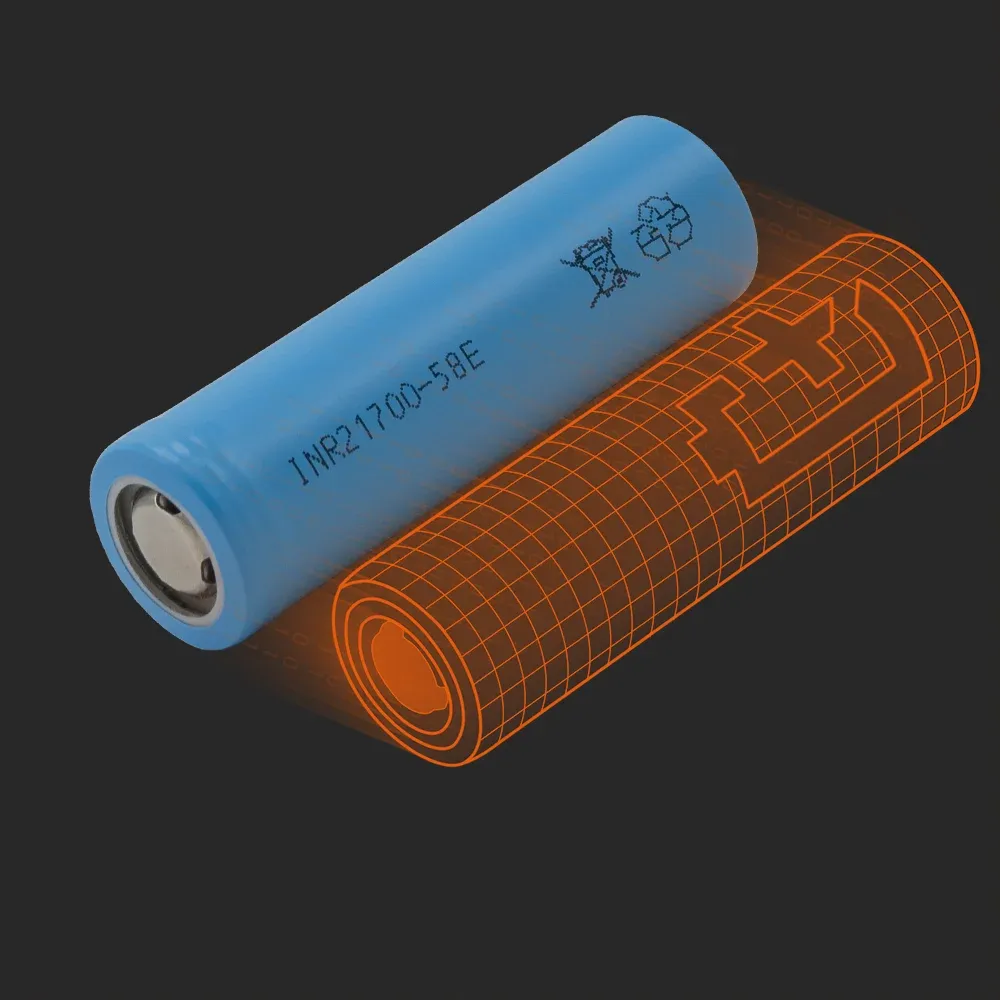

Name: TerraE INR21700-58E — 측정된 셀 데이터
Creator: Batemo

Batemo에서 측정: TerraE INR21700-58E은 21700 셀 기준으로 278 Wh/kg의 에너지 밀도를 제공하며 25 W의 연속 전력을 유지합니다.

독일 카를스루에 Batemo에서 분해, 측정 및 모델링 · 셀당 196개의 측정 파라미터 · 데이터시트 값 아님

제공 형태Model Report Data

이 셀에 필요한 것은 무엇입니까?유사한 셀과 비교 셀 구매

치수: 21.2 x 70.3mm
질량: 70.3 g
측정된 용량: 5.47 Ah
평균 전압 (C/10): 3.57 V
중량 에너지 밀도: 278 Wh/kg
체적 에너지: 788 Wh/L
중량 기준 최대 출력: 987 W/kg
부피 기준 최대 출력: 2,796 W/L
내부 저항: Insights 전용 — Batemo에서 측정, Batemo Insights에서 제공
측정된 배치 전반의 편차: Insights 전용 — Batemo에서 측정, Batemo Insights에서 제공

TerraE INR21700-58E

278 Wh/kg · 987 W/kg

이 셀342개의 추가 샘플 셀

측정값 17개 전체 보기 — 3개는 잠금 해제 후 확인 가능

에너지

중량 에너지 (C/10) ? 용량 항목에 설명된 C/10 방전 중 교환된 에너지를 셀의 질량 또는 부피로 나눈 값입니다. 공칭 용량으로 계산하지 않고 직접 측정합니다. 전체 정의: 278Wh/kg
체적 에너지 (C/10) ? 용량 항목에 설명된 C/10 방전 중 교환된 에너지를 셀의 질량 또는 부피로 나눈 값입니다. 공칭 용량으로 계산하지 않고 직접 측정합니다. 전체 정의: 788Wh/L
절대 에너지 (C/10) ? 용량 항목에 설명된 C/10 방전 중 교환된 에너지(단위: 와트시). 공칭 용량으로 계산한 값이 아닌 직접 측정한 값입니다. 전체 정의: 19.55Wh

전력

중량 기준 최대 출력 ? 위의 최대 또는 연속 출력을 셀의 질량 또는 부피로 나눈 값입니다. 데이터시트 정격이 아니라, Batemo 자체 테스트 벤치에서 측정한 전류를 기반으로 합니다. 전체 정의: 987W/kg
중량당 출력, 연속 ? 위의 최대 또는 연속 출력을 셀의 질량 또는 부피로 나눈 값입니다. 데이터시트 정격이 아니라, Batemo 자체 테스트 벤치에서 측정한 전류를 기반으로 합니다. 전체 정의: 350W/kg
부피 기준 최대 출력 ? 위의 최대 또는 연속 출력을 셀의 질량 또는 부피로 나눈 값입니다. 데이터시트 정격이 아니라, Batemo 자체 테스트 벤치에서 측정한 전류를 기반으로 합니다. 전체 정의: 2,796W/L
체적 출력, 연속 ? 위의 최대 또는 연속 출력을 셀의 질량 또는 부피로 나눈 값입니다. 데이터시트 정격이 아니라, Batemo 자체 테스트 벤치에서 측정한 전류를 기반으로 합니다. 전체 정의: 992W/L
절대 전력, 피크 ? 최대 수치는 Batemo이 셀을 단시간 유지할 수 있는 것으로 측정한 최대 전류를 기준으로 하며, 연속 수치는 중단 없이 지속 가능한 낮은 전류를 기준으로 합니다. 두 수치 모두 방전 측정과 동일한 2.5 V / 80 °C 조건에서 종료됩니다. 전체 정의: 69.4W
절대 출력, 연속 ? 최대 수치는 Batemo이 셀을 단시간 유지할 수 있는 것으로 측정한 최대 전류를 기준으로 하며, 연속 수치는 중단 없이 지속 가능한 낮은 전류를 기준으로 합니다. 두 수치 모두 방전 측정과 동일한 2.5 V / 80 °C 조건에서 종료됩니다. 전체 정의: 24.6W

전류

절대 전류, 피크 ? Batemo이 측정한 셀의 최대 순간 지속 방전 전류로, 동일한 2.5 V / 80 °C 정지 조건이 적용됩니다. 전체 정의: 19.6A
절대 전류, 연속 ? 동일한 2.5 V / 80 °C 정지 조건이 적용되기 전까지 셀이 지속적으로 유지할 수 있다고 Batemo이 측정한 최대 정전류 방전 전류입니다. 전체 정의: 7.1A

PHYSICAL

치수 ? 제조사 도면이 아닌 Batemo에서 독일 카를스루에의 실제 셀을 직접 측정한 값입니다. 부피는 캘리퍼로 측정한 것이 아니라 측정된 용량과 체적 밀도로부터 산출됩니다. 전체 정의: 21.2 x 70.3mm
질량 ? 제조사 도면이 아닌 Batemo에서 독일 카를스루에의 실제 셀을 직접 측정한 값입니다. 부피는 캘리퍼로 측정한 것이 아니라 측정된 용량과 체적 밀도로부터 산출됩니다. 전체 정의: 70.3g
부피 ? 제조사 도면이 아닌 Batemo에서 독일 카를스루에의 실제 셀을 직접 측정한 값입니다. 부피는 캘리퍼로 측정한 것이 아니라 측정된 용량과 체적 밀도로부터 산출됩니다. 전체 정의: 24.8cm³
형식 ? 제조사 도면이 아닌 Batemo에서 독일 카를스루에의 실제 셀을 직접 측정한 값입니다. 부피는 캘리퍼로 측정한 것이 아니라 측정된 용량과 체적 밀도로부터 산출됩니다. 전체 정의: 21700

셀

절대 용량, 공칭 ? 완전 충전 상태에서 C/10 정전류 및 25 °C 조건으로 셀 전압이 2.5 V에 도달하거나 표면 온도가 80 °C에 도달할 때까지 방전합니다. 공칭값은 데이터시트의 값이며, 측정값·중량 에너지 밀도·체적 에너지 밀도는 Batemo가 해당 방전 중 기록한 값입니다. 전체 정의: 5.70Ah
절대 용량, 측정값 (C/10) ? 완전 충전 상태에서 C/10 정전류 및 25 °C 조건으로 셀 전압이 2.5 V에 도달하거나 표면 온도가 80 °C에 도달할 때까지 방전합니다. 공칭값은 데이터시트의 값이며, 측정값·중량 에너지 밀도·체적 에너지 밀도는 Batemo가 해당 방전 중 기록한 값입니다. 전체 정의: 5.47Ah
평균 전압 (C/10) ? 동일한 C/10 방전에서 충전량 평균 전압 — 교환된 에너지를 교환된 전하량으로 나눈 값으로, 곡선에서 임의로 선택한 단일 값이 아닙니다. 데이터시트에 인쇄된 공칭 전압이 아닌 측정된 평균값입니다. 전체 정의: 3.57V

Batemo Insights 기준

임피던스 스펙트럼 (EIS): Insights 전용 — Batemo에서 측정, Batemo Insights에서 제공
셀 자체를 변경하면 어떻게 됩니까?: 솔루션
발열 및 열적 특성: Insights 전용 — Batemo에서 측정, Batemo Insights에서 제공
이 셀의 최대 충전 속도는 얼마입니까?: 솔루션
포메이션 후 용량 손실: Insights 전용 — Batemo에서 측정, Batemo Insights에서 제공

실제로 부하를 걸었을 때 이 셀이 어떻게 동작하는지 확인하세요.

위의 표는 하나의 용량 수치를 제공합니다. 아래는 TerraE INR21700-58E이(가) 부하 상태에서 어떻게 동작하는지를 보여줍니다. 다양한 동작 지점과 여러 주변 온도에서 자체 테스트 벤치로 측정한 결과입니다. 라이브러리의 모든 셀은 동일한 조건에서 측정되므로 상호 비교가 가능합니다. 모든 셀에 공통으로 측정되는 기준 레이트인 1C에서의 사용 가능 에너지는 동일한 셀이 C/10에서 제공하는 에너지의 87%~99%입니다.

아래 세 패널은 모두 25 °C 주변 온도에서 측정된 동일한 12개의 동작점을 사용합니다.

에너지

12 pts · 25 °C · lin

공급 가능한 에너지는 얼마입니까?

이 그래프는 셀이 다양한 출력으로 작동할 때 공급할 수 있는 에너지량을 시각화합니다.

사용 가능한 에너지 / Wh

방전 출력 / W

주변 온도 25 °C에서 TerraE INR21700-58E은 113 W 시 3.0 Wh를 제공하며, 이는 C/10 (2.0 W) 시의 19.6 Wh에서 감소한 값입니다.

열

12 pts · 25 °C · lin

최고 온도는 얼마입니까?

열 손실이 클수록 셀 온도가 상승하여 소모 전력이 증가합니다.

최대 표면 온도 / °C

방전 출력 / W

25 °C 주변 온도에서 TerraE INR21700-58E의 표면 온도는 113 W 시 60.0 °C에 달하며, 이는 C/10 (2.0 W) 시의 27.7 °C에서 상승한 수치입니다.

런타임

12 pts · 25 °C · log

해당 전력을 얼마나 오래 공급할 수 있습니까?

셀이 공급하는 출력이 클수록 해당 출력을 지속할 수 있는 시간은 짧아집니다.

차단까지의 런타임 / s (로그)

방전 출력 / W

주변 온도 25 °C에서 TerraE INR21700-58E은 113 W으로 2 min 동안 작동하며, 이는 C/10 (2.0 W)에서의 9 h 36 min보다 감소한 수치입니다.

이 셀과 관련하여 직면하는 상위 3가지 과제입니다.

모든 셀은 타협의 산물입니다. 이 셀의 자체 측정 데이터는 세 가지 과제를 보여줍니다. 각 과제에는 관련 수치와 Batemo이 해결을 지원하는 방법이 제시됩니다.

셀 선택

적합한 셀 선택

19.55Wh25W

이것이 데이터시트가 알려주는 전부입니다

에너지

343개 셀 중 세 번째 분기

연속 출력

343개 셀 중 하위 1/4

과제

데이터시트에는 5.70 Ah로 명시되어 있습니다. 하지만 실제 시스템에서는 얼마나 공급됩니까?

에너지와 전력만으로는 충분하지 않습니다. 실제 듀티 사이클은 C/10도 1 C도 아니며, 그 사이 어딘가에서 두 셀 간의 순위가 역전될 수 있습니다.

셀 선택

급속 충전

100%부터 70% SOC 5분 이내에

측정된 최대 전류로 방전 — 위의 충전 프로파일은 개략도입니다

↑ 충전 전류

CC-CV · 스텝 · 정전력 · 부스트

시간 →

과제

단일 셀에서 최대 19.6 A 출력. 충전 측면에서는 다른 한계가 적용됩니다 — 어떻게 급속 충전할 수 있습니까?

CC-CV, 스텝, 정전력, 부스트 등 모든 충전 프로파일은 시간과 셀 내부의 한계 간 상충 관계를 수반하며, 각 한계는 서로 영향을 미칩니다. 이 셀에 가장 빠른 프로파일이 무엇인지는 데이터시트만으로는 알 수 없습니다.

급속 충전

수명

수명 연장

5.47Ah

C/10에서 측정됨 — 위의 모든 개략적 곡선은 여기서 시작됩니다

수명 종료 시점

사이클 →

과제

이 용량은 초기 수명 시점의 셀을 나타냅니다. 다양한 운용 조건에서 어떻게 변화합니까?

사이클 테스트는 해당 테스트 조건에서 발생한 결과만 알려줍니다. 어떤 메커니즘이 용량을 감소시켰는지, 무엇을 변경해야 하는지는 알 수 없습니다.

수명

이 세 가지는 해당 셀 자체의 수치에서 비롯된 과제입니다. 그 중 어느 것이 제품의 성패를 결정하는지는 오직 부하 프로파일만이 말해줄 수 있으며, 그것은 지금이 아닌 다음 단계의 질문입니다.

TerraE INR21700-58E의 모델이 답할 수 있지만 측정으로는 답할 수 없는 것.

Batemo은 위의 측정 데이터를 기반으로 TerraE INR21700-58E의 물리 기반 모델을 구축한 후, 방전, 충전, 펄스 및 프로파일을 포함한 전체 검증 실험 세트와 대조하였습니다. 모든 실험에서 모델은 전압 0.027 V, 표면 온도 0.7 K의 RMS 편차를 보였습니다. 이는 Batemo가 측정한 편차이며, Batemo가 약속하는 허용 오차가 아닙니다.
