Batemo Cube Model

배터리 셀 내부의 3D 거동 분석

Batemo Cube Model은 배터리 셀 내부의 온도, 전류 및 기타 내부 물리량의 국부 분포를 시뮬레이션합니다. Batemo Cell Model를 기반으로 하며, 셀 내부를 여러 차원으로 해석합니다.

1/6시작점은 실제 배터리 셀의 활성 부피입니다.

2/6Batemo Cube Models는 이 볼륨을 여러 부분으로 나눕니다. 분할의 세밀도는 사용자가 선택합니다.

3/6큐브 모델, 셀 하우징, 극 사이의 열 및 전류 전달은 큐브 모델 외부에서 모델링됩니다.

4/6시뮬레이션을 통해 셀 내부의 온도 및 기타 물리량이 어떻게 변화하는지 확인할 수 있습니다.

5/6노화 및 안전에 영향을 미치는 국부적 열점을 식별하고 예측할 수 있습니다.

6/6결과를 활용하여 셀의 설계 개선 방안과 더 나은 냉각 개념을 개발할 수 있습니다.

전문가 상담

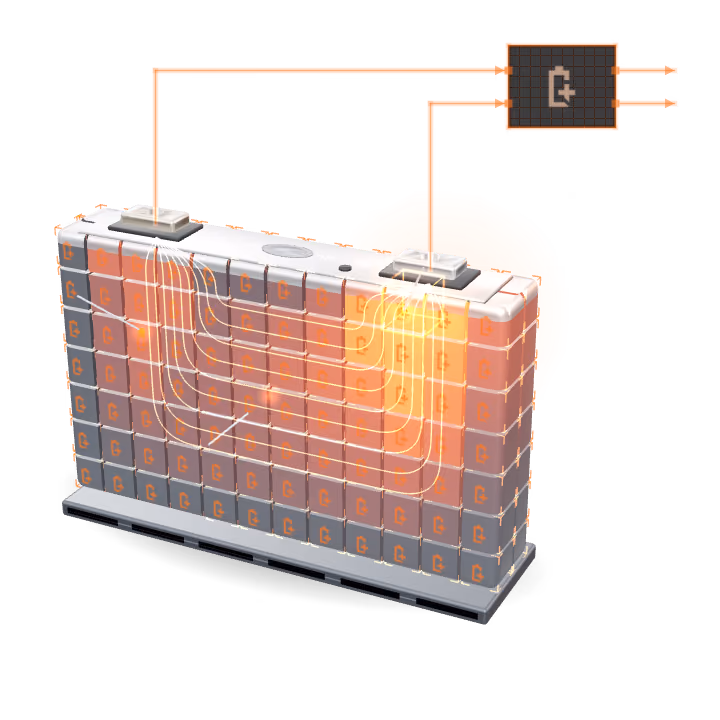

배터리 셀이 작은 정육면체 격자로 분할되어 있으며, 핫스팟이 있는 온도 분포처럼 어두운 색에서 주황색으로 색상이 변화합니다.

Batemo Cube Model은 Batemo Cell Model를 기반으로 합니다.

Batemo Cube Model은 Batemo Cell Model를 기반으로 하며 동일한 모델링 기술을 사용합니다. 셀 내부를 얼마나 세밀하게 분할할지 선택할 수 있습니다. 그 결과, 셀 내부에서 일어나는 현상을 정밀하고 공간적으로 분해된 형태로 확인할 수 있습니다.

측정된 방전

전압 / V · 표면 온도 / °C

4개 전류, 주변 온도 25 °C에서 측정한 LG Chem INR21700-M50T의 방전 곡선 2.42.83.23.64.04.4203550012345

용량 / Ah

  • 0.48 A
  • 4.76 A
  • 9.52 A
  • 14.29 A
LG Chem INR21700-M50T의 25 °C, 0.1 C ~ 3 C 방전 측정값입니다. 셀 보기 ›
Fast
다차원 배터리 시뮬레이션은 일반적으로 많은 연산 시간이 필요합니다. Batemo Cube Model은 몇 분 안에 실행됩니다. 실행 시간은 셀의 이산화 정밀도에 따라 달라집니다.
Physical
공간적으로 분해된 결과를 얻으려면 셀 내의 모든 관련 전기적, 화학적, 열적, 물리적 프로세스에 대한 정밀한 기술이 필요합니다. Batemo Cube Model은 극한 조건에서도 물리적으로 정확성을 유지합니다.
Accurate
Batemo Cube Model은 Batemo Cell Model에서 파생되었으며 동일한 모델링 기술을 사용합니다. Batemo은 광범위한 측정을 통해 이 기술의 유효성을 입증합니다.

각 Batemo Cube Model은 셀의 활성 부피 중 일부를 나타냅니다.

Batemo Cube Model은 셀 내부의 권취 전극 스택인 젤리 롤의 일부분에 대한 전기화학 모델입니다. 실제 셀의 활성 부피와 마찬가지로 전기 인터페이스와 열 인터페이스를 갖추고 있습니다. 초기 조건은 그래픽 파라미터 인터페이스에서 설정합니다.

큐브 모델 간, 셀 하우징 및 극 사이의 열 및 전류 전달은 큐브 모델 외부에서 모델링됩니다. 다른 셀 구성 요소에 대한 모델이 설정되면 전기적·열적 경계 조건을 입력하고 시뮬레이션을 시작합니다. 이 방식으로 실제 셀 모델을 설정하려면 일정 수준의 모델링 전문 지식이 필요합니다.

Batemo 실험실의 아르곤 글로브박스에서 작업 중인 Batemo 엔지니어. 이 실험실에서는 배터리 셀을 분해합니다.

Batemo Cube Model이 배터리 셀 내부에서 보여 주는 것.

Batemo Cube Model은 모든 내부 셀 물리량의 국소 분포를 보여줍니다. 온도 및 전류의 불균일성을 확인하고 임계값을 정량화할 수 있습니다. 또한 이 모델은 실험실 측정으로는 얻을 수 없는 물리량도 계산합니다. 내부 온도, 전기화학적 전극 전위, 그리고 손실이 발생하는 위치가 이에 해당합니다.

로컬 핫스팟 탐지

노화 및 안전에 영향을 미치는 국부적 열점을 식별하고 예측할 수 있습니다.

설계 및 냉각 개선

결과를 활용하여 셀의 설계 개선 방안과 더 나은 냉각 개념을 개발할 수 있습니다.

국부 단락 유발

시뮬레이션에서 국소 단락을 수동으로 발생시킬 수 있습니다.

다른 하우징 시도

외부 모델을 변경하여 동일한 활물질이 다른 하우징 유형에서 어떤 성능을 발휘하는지 확인할 수 있습니다.

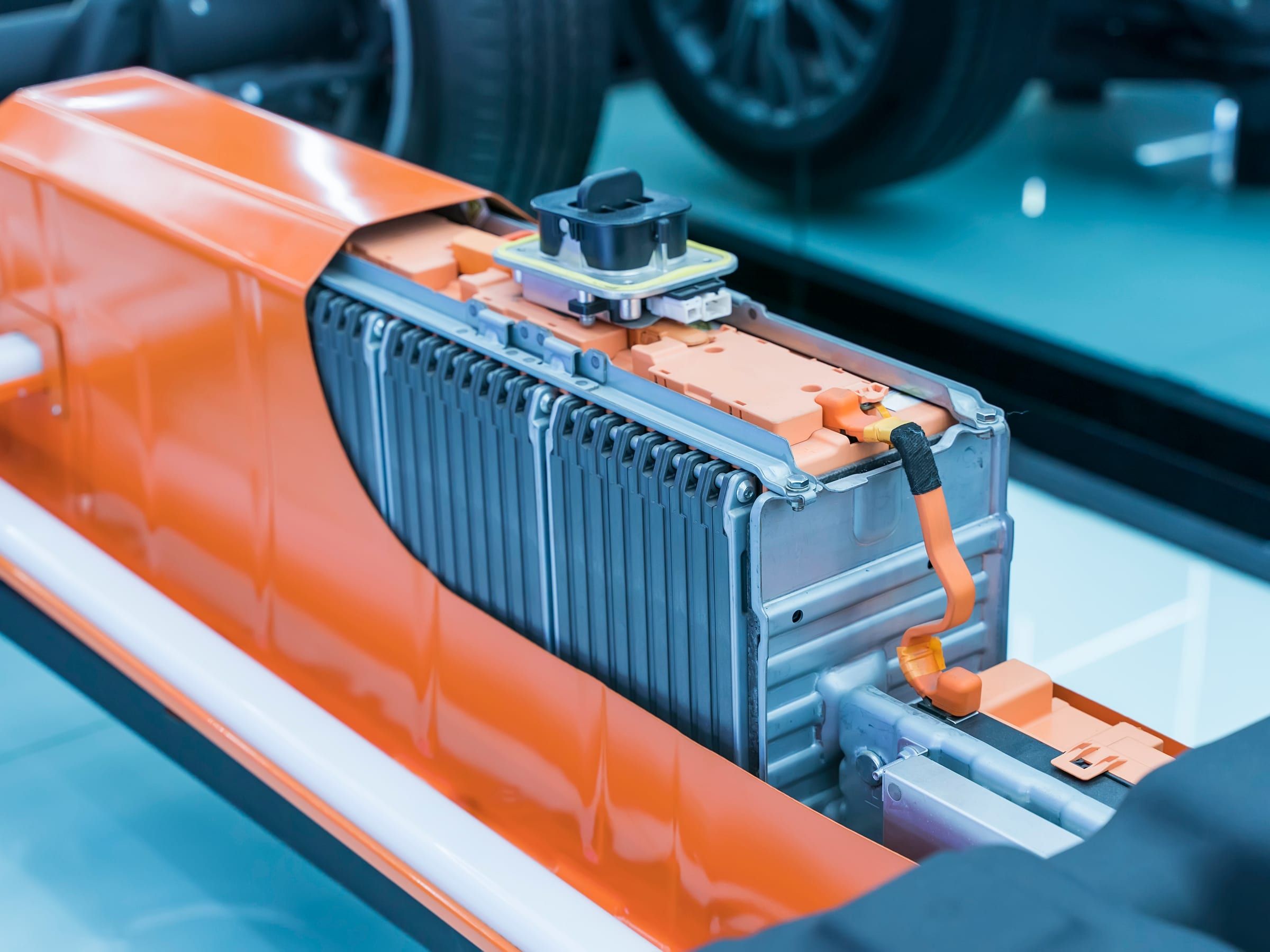

오렌지색 하우징의 전기차 배터리 모듈이 열린 상태로, 적층된 셀과 냉각 채널이 노출되어 있습니다.
Batemo Cube Model을 사용하면 노화 및 안전에 영향을 미치는 국부적인 핫스팟을 식별하고 예측할 수 있으며, 셀의 최대 출력을 높이는 방법을 확인할 수 있습니다.

모든 Batemo Cube Model은 Batemo Cell Model에서 시작됩니다.

Batemo Cube Model에 사용되는 Batemo Cell Model은 Batemo 라이브러리에서 가져오거나 고객의 셀에 맞게 별도로 구축됩니다. Batemo Cube Model은 구독에 포함되지 않으며, 요청 시 별도 주문으로 제작됩니다.

라이브러리 내 셀 대상

Batemo Cell Model Library

  • Batemo Cell Model Library에 있는 모든 셀에 대해 별도 주문으로 요청 시 Batemo Cube Model을 제작해 드립니다.
사용 가능한 셀 확인

자체 셀용

맞춤형 Batemo Cube Model

  • 자체 셀을 보유하고 있으며 모든 내용을 기밀로 유지하고자 하는 경우, Batemo Cube Model을 고객 전용으로 제작해 드립니다.

Batemo Cube 모델은 귀사의 시뮬레이션 환경에서 실행됩니다.

Batemo Cube Model을 고객의 시뮬레이션 환경에 통합하여 기존 작업을 그대로 활용할 수 있습니다. MATLAB Simulink, MATLAB Simscape, Simcenter Amesim, AVL CRUISE M, AVL FIRE M, Elements 및 Cradle CFD에 대한 기본 통합을 지원합니다. Batemo Cube Model은 FMU로도 제공되며, 모든 일반적인 시뮬레이션 툴에서 실행됩니다.

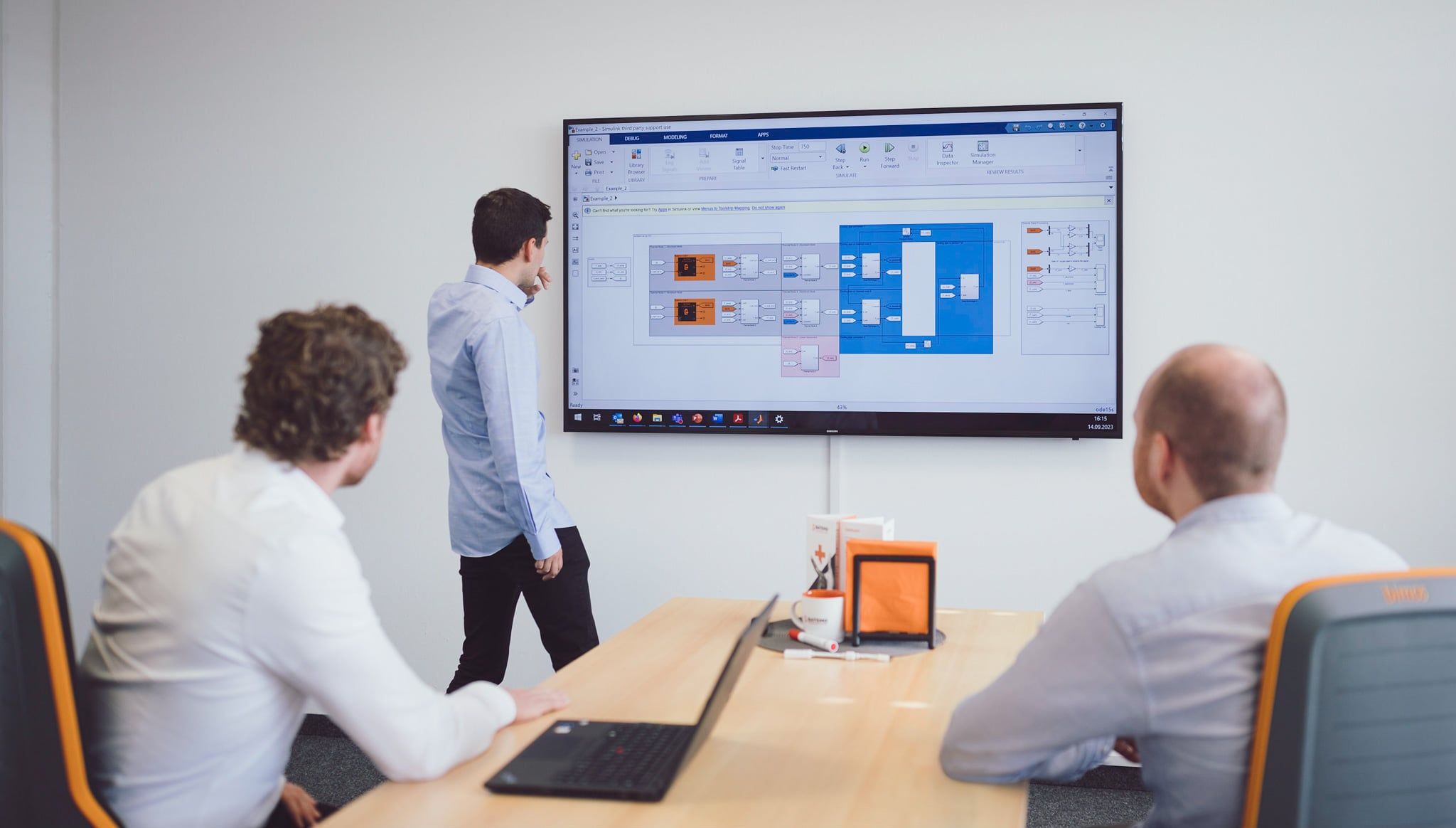

Batemo 엔지니어들이 대형 화면에서 Batemo 셀 모델로 구축된 시스템 모델을 검토하고 있습니다.
  • MATLAB Simulink
  • MATLAB Simscape
  • Simcenter Amesim
  • AVL CRUISE M
  • AVL FIRE M
  • Elements
  • Cradle CFD
  • FMU

Batemo 지원 시작

Batemo 지원팀과 정기적인 통화를 통해 시작을 도와드리며, 시뮬레이션이 결과를 도출할 때까지 함께합니다. 필요에 따라 수정 가능한 즉시 사용 가능한 모델을 제공합니다.

Batemo Engineering와의 첫 번째 프로젝트

Batemo 엔지니어링은 첫 번째 프로젝트에서 모델링 및 시뮬레이션 작업을 수행할 수 있습니다. 모든 모델, 스크립트 및 데이터를 제공하므로 이후 작업을 직접 이어나갈 수 있습니다.

Batemo Cube Model이 배터리 개발에 기여하는 방법.

Batemo Cube Models를 활용하면 배터리 개발이 시뮬레이션 기반으로 전환됩니다. 이를 통해 개발 속도가 빨라지고 비용이 절감되며, 더 우수한 제품으로 이어집니다.

  • 더 나은

    셀 내부를 들여다봄으로써 셀에 대한 이해를 넓힐 수 있습니다. 공간적으로 분해된 효과를 파악하고, 이를 바탕으로 설계 솔루션을 도출합니다. 제품의 핵심 기능을 개선하여 경쟁사와 차별화할 수 있습니다.

  • 더 빠르게

    셀 내부의 물리량 분석은 기존 다차원 시뮬레이션 방법에 비해 훨씬 짧은 시간이 소요됩니다. 장시간의 측정 없이도 중요한 국소 효과를 파악할 수 있습니다.

  • 비용 절감

    프로토타입 비용을 절감하고 광범위한 실험실 측정을 피할 수 있습니다. 엔지니어링 개발 시간도 단축됩니다.

자주 묻는 질문

Batemo Cube Model이란 무엇입니까?

Batemo Cube Model은 배터리 셀 내부를 3차원으로 해석하는 배터리 시뮬레이션 모델입니다. 온도, 전류 및 기타 내부 물리량의 국소 분포를 시뮬레이션합니다. 각 Cube Model는 셀의 활성 부피의 일부를 나타내며 Batemo Cell Model에서 도출됩니다. 이를 통해 국소 열점을 찾고, 냉각 개념을 개선하며, 국소 단락과 같은 효과를 연구할 수 있습니다.

Batemo Cube Model과 Batemo Cell Model의 차이점은 무엇입니까?

Batemo Cube Model은 Batemo Cell Model에서 파생되어 동일한 모델링 기술을 사용하지만, 공간 해상도가 추가됩니다. 각 Cube Model은 셀의 활성 부피 중 일부를 나타냅니다. 여러 Cube Model을 함께 사용하면 셀 내부의 온도와 전류 분포를 확인할 수 있습니다. 하우징, 극, 그리고 Cube Model 간의 열 및 전류 전달은 별도로 모델링되며, 이를 위해서는 일정 수준의 모델링 전문 지식이 필요합니다.

Batemo Cube Model 시뮬레이션은 얼마나 걸립니까?

Batemo Cube Model 시뮬레이션은 몇 분 내에 실행됩니다. 실행 시간은 이산화 수준, 즉 셀 내부를 얼마나 세밀하게 분할하는지에 따라 달라집니다. Batemo Cube Model은 3D CFD 시뮬레이션 내에서도 실행할 수 있습니다. 이 경우 결과의 정확도는 매우 높지만, 시뮬레이션 속도는 3D CFD 자체의 속도에 의존하므로 다수의 코어를 갖춘 클러스터에서 실행해야 합니다. Batemo Cube Model은 기존의 다차원 시뮬레이션 방법에 비해 훨씬 짧은 시간 내에 셀 내부의 물리량을 계산합니다.

Batemo Cube Model은 어떤 시뮬레이션 툴에서 실행됩니까?

Batemo Cube Model은 MATLAB Simulink, MATLAB Simscape, Simcenter Amesim, AVL CRUISE M, AVL FIRE M, Elements 및 Hexagon Cradle CFD과의 통합 기능을 기본으로 제공하며, FMU으로서 모든 일반적인 시뮬레이션 툴에서 실행됩니다.

3D 배터리 셀 모델에서 무엇을 알 수 있습니까?

Batemo Cube Model과 같은 3D 배터리 셀 모델은 셀 내부의 온도 및 전류의 국소 분포를 보여줍니다. 노화 및 안전에 영향을 미치는 국소 열점을 파악하고 더 나은 냉각 개념을 개발할 수 있습니다. 시뮬레이션에서 국소 단락을 유발하거나 동일한 활물질을 다른 하우징 유형에서 테스트할 수 있습니다. 또한 이 모델은 실험실 측정으로는 얻을 수 없는 내부 온도와 전극 전위를 계산합니다.
