Batemo Insights
데이터시트에 의존하지 마십시오.

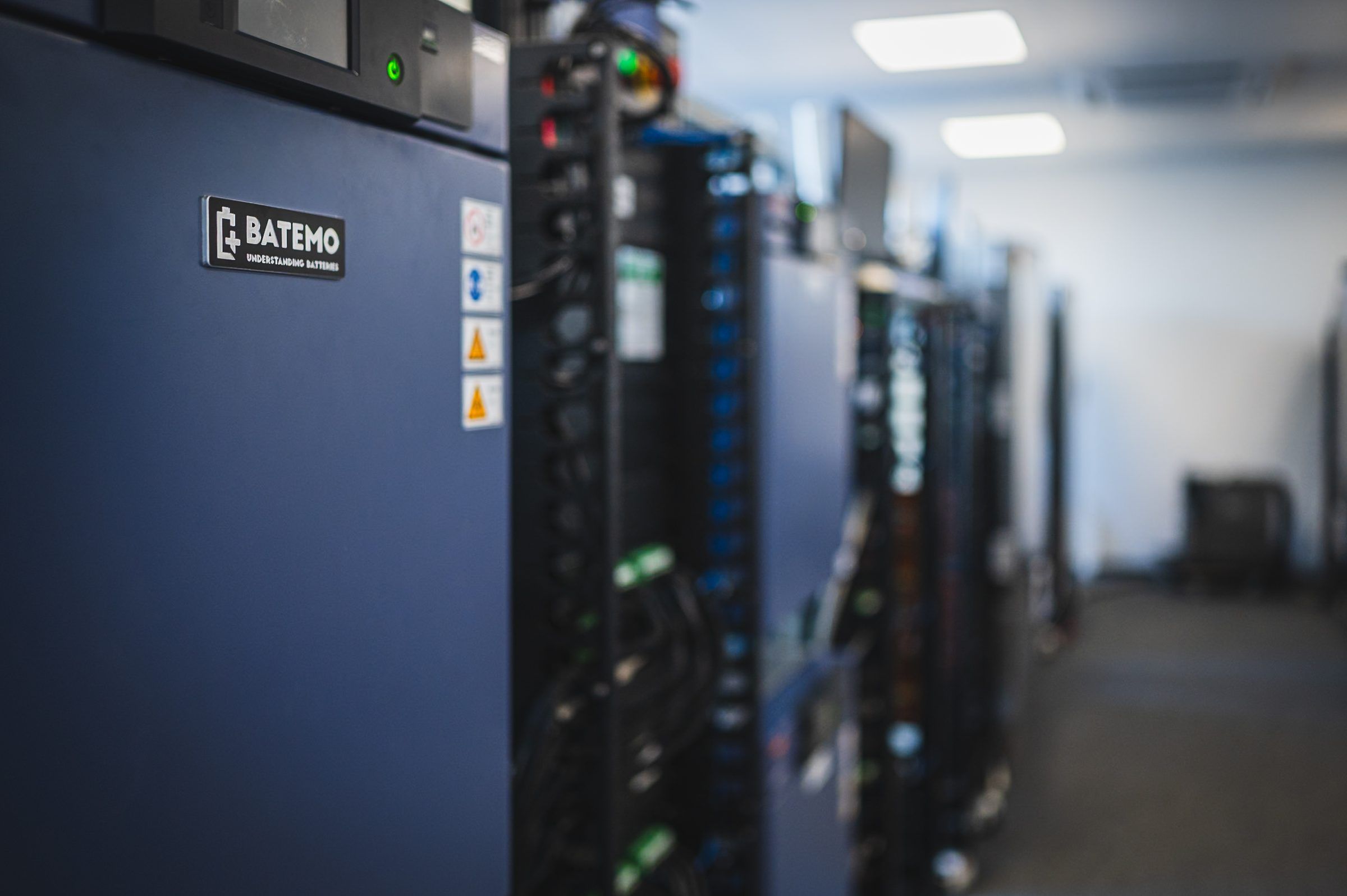

343개의 리튬이온 및 나트륨이온 셀에 대한 독립적인 실험실 측정 성능 데이터 — 카를스루에에 있는 자체 테스트 벤치에서 동일한 조건으로 측정되었으며, 이를 통해 셀 간 비교가 가능합니다.
Samsung SDI · LG Energy Solution · CATL · BYD · Panasonic · Molicel · EVE Energy의 측정된 셀
데모 요청
셀 평가의 모든 단계를 위해 설계되었습니다.
적합한 셀을 빠르게 찾으십시오.
실험실에서 측정한 343개의 셀을 후보 목록으로 좁혀 보십시오. 성능 기준으로 필터링하고, 후보를 나란히 비교하며, 데이터시트를 읽는 대신 측정값을 바탕으로 결정하십시오.
기술 동향을 파악하십시오.
양극 화학의 발전 추이, 연도별 성능 범위의 변화, 그리고 신흥 나트륨이온 셀이 기존 LFP와 어떻게 비교되는지 추적하십시오.
셀을 비교하고 결과를 공유하십시오.
Ragone 플롯과 레이더 차트에서 셀을 나란히 비교하고, 자체 실험실에서 별도의 특성 분석 없이 다음 설계 검토를 위해 바로 내보내십시오.
셀 평가에 필요한 모든 것을 한곳에서.
공개된 Cell Explorer은 셀의 동작을 보여줍니다. Insights은 그 이유를 보여줍니다. 즉, 셀 내부 구성, 한계 조건에서의 동작, 그리고 동일한 방식으로 측정된 다른 셀과의 비교를 제공합니다.
- 선택
- 폼 팩터(18650, 21700, 46XXX, 26XXX, 파우치, 각형), 제조사, 용량 및 에너지 밀도별로 필터링하고, 양극 및 음극 화학(NMC, NCA, LFP, 흑연, 실리콘)별로도 필터링할 수 있습니다.
- 비교
- 인터랙티브 라곤 플롯, 레이더 차트 및 직접 비교 보기. Wh/kg 단위의 에너지 밀도, W/kg 단위의 출력 밀도, 열 특성.
- 완전한 특성 분석
- 전기화학 임피던스 분광법, 발열량 및 열적 특성, 내부 저항, 여러 C-레이트에서의 방전 곡선, 여러 온도에서의 사용 가능 에너지, 포메이션 후 용량 손실.
- 사전 준비된 질문
- 셀 성능, 양극 화학, 기술 발전 동향 및 공급업체 포지셔닝에 관한 분석 질문 — 원시 데이터 표 대신 전문가 수준의 차트로 제공됩니다.
하나의 셀, 완전한 데이터. muRata US18650-VTC4.
아래의 모든 내용은 공개된 Cell Explorer에서 누구나 조회할 수 있는 18650 셀 하나를 실측한 데이터입니다. 해당 셀은 2.128 Ah의 용량과 전압 범위를 가지며, 여기에서는 5개의 방전 곡선, 35개의 동작점, 개별 측정된 4개 셀의 배치 데이터, 그리고 화학 성분 정보를 확인할 수 있습니다.
Batemo Insights
방전, 5가지 전류
25 °C 주변 온도에서 0.1 C부터 12 C까지. 공개 라이브러리는 이 셀에 대해 하나의 용량 수치만 제공합니다. 이 곡선들은 실제로 얻을 수 있는 용량과 해당 전압을 보여줍니다.
전압 / V
용량 / Ah
- 0.21 A
- 2.13 A
- 8.51 A
- 17.02 A
- 25.53 A
Batemo Insights
동일한 방전 중 표면 온도
동일한 5회 실행을 셀 표면에서 측정한 결과입니다. 12 C에서 셀은 용량을 잃는 동시에 열을 발생시킵니다. 두 곡선 중 하나만으로는 절반의 답밖에 얻을 수 없습니다.
표면 온도 / °C
용량 / Ah
- 0.21 A
- 2.13 A
- 8.51 A
- 17.02 A
- 25.53 A
Batemo Insights
출력 대비 사용 가능 에너지
사용 가능한 에너지 / Wh
방전 출력 / W
Batemo Insights
출력 대비 표면 온도
최대 표면 온도 / °C
방전 출력 / W
Batemo Insights 전용
25 °C 임피던스 스펙트럼
42개 주파수, 0.01 Hz에서 1.3 kHz까지. 아크는 셀 내부의 동작을 나타냅니다. 왼쪽 교차점은 순수 옴 성분이며, 아크는 전극에서의 전하 이동, 오른쪽 꼬리는 확산을 나타냅니다. 데이터시트에는 이 정보가 없습니다.
Batemo Insights 전용
단일 배치 내 편차
팩 설계자에게 필요하지만 데이터시트에는 없는 수치입니다.
용량Ah
내부 저항mΩ
- ± 0.12 %용량 편차, 4개 셀, 평균 2.0749 Ah
- ± 2.22 %내부 저항 편차, 4개 셀, 평균 18.44 mΩ
Batemo Insights 전용
화학 성분 및 초기 노화
- 주요 화학 계열
- NMC
- 양극
- NMC532
- 음극
- 흑연
- 하우징
- 스틸
- 포메이션 후 용량 손실
- 15회 등가 완전 사이클 대비 0.08%
- 동일 사이클 대비 임피던스 증가
- + 2.25 %
- 최대 방전 시 발생 열
- 11.04 W, 표면 온도 79.4 °C 도달
화학 성분은 공개 Cell Explorer에서 유일하게 표시되지 않는 항목으로, 343개 셀 모두에 해당합니다. 잠긴 필터가 제공하는 정보를 확인할 수 있도록 이 샘플 셀에 한해 여기에 표시합니다.
이 정보는 라이브러리 내 343개 셀 전체에 대해 각각 7개 섹션으로 제공됩니다. 검토 중인 셀을 가져오시면 나란히 비교해 드리겠습니다.

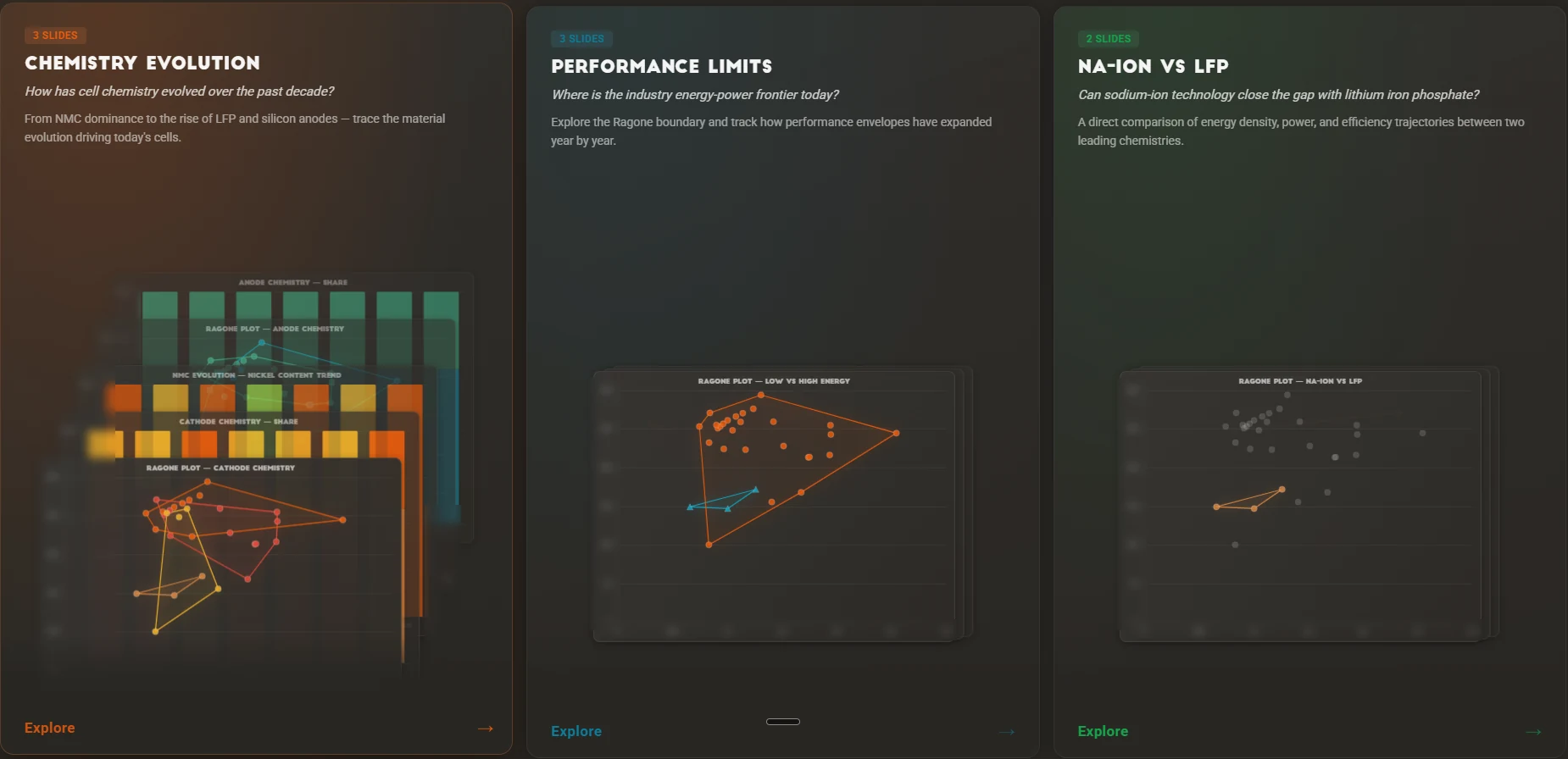

셀에 대한 수치 요청하기기술 레이더
Insights의 3가지 준비된 분석 — 원시 테이블 대신 전문가 수준의 차트 제공.
화학 진화
지난 10년간 셀 화학은 어떻게 발전했습니까?
NMC 우세에서 LFP와 실리콘 음극의 부상까지 — 오늘날의 셀을 이끄는 소재 발전 과정을 추적하십시오.
성능 한계
현재 업계의 에너지-출력 한계선은 어디에 있습니까?
라곤 경계를 탐색하고 성능 엔벨로프가 연도별로 어떻게 확장되었는지 추적하십시오.
Na-ion vs LFP
나트륨이온 기술은 리튬인산철과의 격차를 좁힐 수 있을까요?
두 가지 주요 화학 계열 간의 에너지 밀도, 출력 및 효율 추이를 직접 비교합니다.
데모 셀 선택을 적용한 Insights 스크린샷.
일반적으로 일주일이 걸리는 질문들.
- 셀의 중량 에너지 밀도와 출력 밀도를 어떻게 비교할 수 있습니까?
- 어떤 양극 화학 소재가 어떤 성능 요구 사항에 사용됩니까?
- 나트륨이온 셀의 성능은 리튬이온 셀과 비교하면 어떻습니까?
- 각 제조사는 자사 제품을 어떻게 포지셔닝하고 있습니까?
- 가용 에너지 밀도는 시간이 지남에 따라 어떻게 변화합니까?
각 질문에 대해 측정값을 기반으로 답변하며, 차트가 이미 구성되어 있어 직접 표를 해석할 필요가 없습니다.
제품명이 아닌 고객의 질문에서 시작하십시오.
Batemo이 제공하는 일곱 가지 기능. 어떤 기능이 필요한지는 전적으로 파악하고자 하는 내용에 따라 달라집니다.
어떤 셀을 검토해야 합니까?
라이브러리 내 모든 셀의 측정 동작을 나란히 비교 — 공개 Explorer에서 표시되지 않는 항목 포함.
Batemo Insights · 현재 위치
사용자 환경에서 실행되는 셀의 물리적 시뮬레이션 모델로, 한 번도 테스트하지 않은 조건에서도 사용할 수 있습니다.
Batemo Cell Model
이 셀은 테스트 벤치에서 실제로 어떤 성능을 보였습니까?
운영 범위 전반에 걸친 완전한 실험적 특성 분석 — 측정된 그대로, 그리고 이를 읽기 위한 뷰어까지.
Batemo Cell Data
분해 보고서: 셀을 직접 열지 않고도 재료, 내부 구조 및 안전 관련 발견 사항을 확인할 수 있습니다.
Batemo Cell Report
부분 체적의 공간 분해 모델 — 1차원 셀 모델이 평균화하는 국소 분포를 나타냅니다.
Batemo Cube Model
기존 셀의 설계 파라미터를 변경하여 샘플 제작 전에 결과를 미리 확인합니다.
Batemo Cell Designer
셀에서 팩까지: 시뮬레이션으로 냉각, 기구, 비용을 종합적으로 검토합니다.
Batemo Pack Designer
