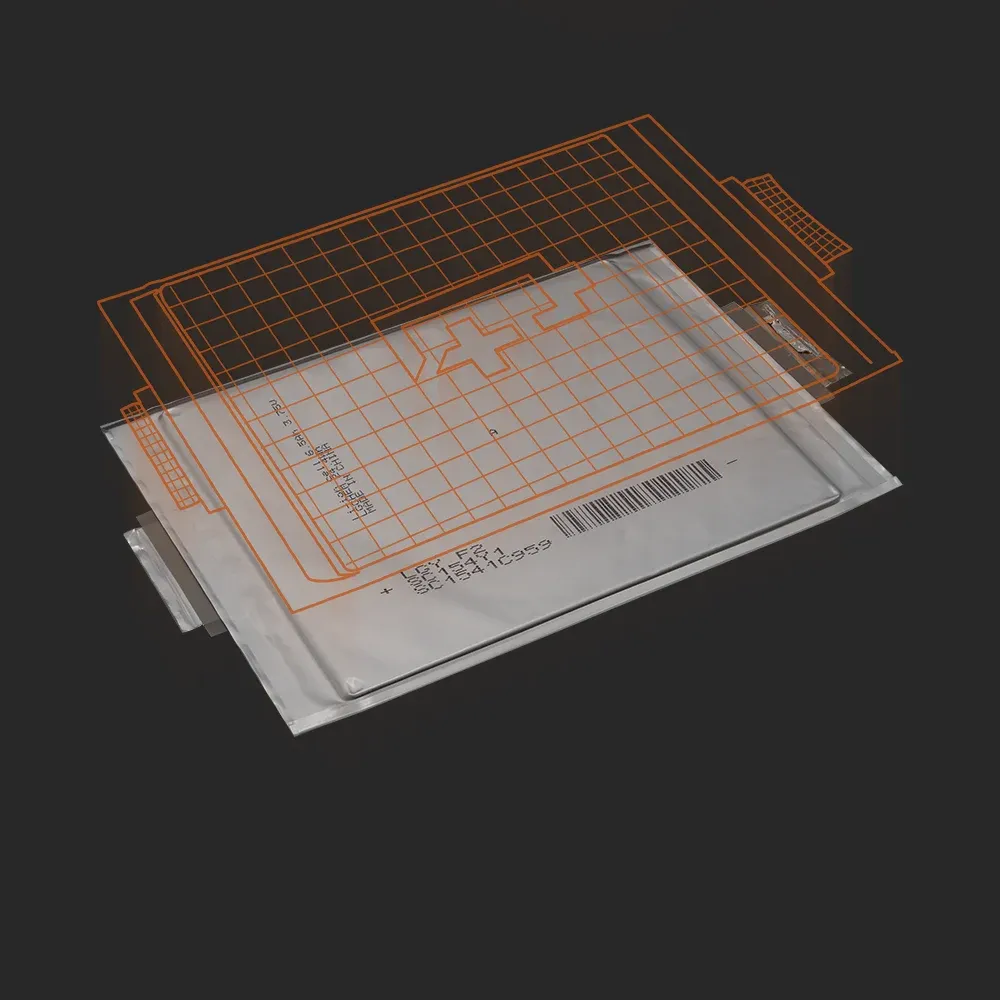

LG화학 F2

리튬 이온 배터리 셀의 바테모 셀 모델 LG화학 F2는 전 세계적으로 통용되는 고정밀의 물리적 배터리 모델입니다. 디지털 트윈으로서 시뮬레이션에 기반한 의사 결정을 통해 고객의 연구, 개발 및 배터리 분석에 원활하게 통합됩니다.

셀 출처 현대 넥쏘에서 추출 (2020)
셀 포맷 파우치
치수 194 x 140 x 4.9 mm
무게 221.3 g
용량
정의
공칭 용량은 가능한 경우 제조업체의 데이터 시트에서 가져온 것입니다. 데이터 시트를 사용할 수 없는 경우 공칭 용량이 추정됩니다. 바테모는 주변 온도 25°C에서 0.65A(0.1C)의 정전류로 100%에서 2.5V의 전압에 도달할 때까지 셀을 방전하여 C/10 용량을 측정했습니다. 열 경계 조건은 자유 대류입니다.
공칭 6.50 Ah
C/10 6.21 Ah
전기
정의
모든 수치는 바테모 배터리 실험실에서 측정한 결과입니다.
연속 전류는 셀을 과열시키지 않고 완전히 방전시키는 가장 높은 전류입니다. 따라서 셀은 주변 온도 25°C에서 100% 충전 상태(SOC)에서 10%의 잔류 충전 상태와 하한 전압인 2.5V 또는 최대 표면 온도(54°C)의 90%에 도달할 때까지 정전류로 방전됩니다.
피크 전류는 셀이 5분 동안 공급할 수 있는 전류를 말합니다. 따라서 셀은 주변 온도 25°C에서 100% SOC에서 5분 후 하한 전압인 2.5V 또는 최대 표면 온도인 60°C에 도달할 때까지 일정한 전류로 방전됩니다. 최대 표면 온도에 도달한 셀의 경우, 측정된 전류를 피크 전류로 직접 사용합니다. 전압 하한에 먼저 도달하여 5분 후에도 최대 표면 온도에 도달하지 못하는 셀의 경우, 측정된 전류에 5분 이내에 셀을 최대 표면 온도까지 가열했을 전류를 추정하는 보정 계수를 곱합니다.
열 경계 조건은 자유 대류입니다. 이러한 작동 조건은 셀 제조업체의 사양을 벗어날 수 있습니다.
연속 130 A
peak 256 A
에너지
정의
바테모는 주변 온도 25°C에서 0.65A(0.1C)의 정전류로 100%에서 2.5V의 전압에 도달할 때까지 셀을 방전하여 C/10 에너지를 측정했습니다. 열 경계 조건은 자유 대류입니다.
C/10 22.7 Wh
전원
정의
모든 수치는 바테모 배터리 실험실에서 측정한 결과입니다.
연속 전력은 셀을 과열시키지 않고 완전히 방전시키는 최고 전력입니다. 따라서 셀은 주변 온도 25°C에서 100% 충전 상태(SOC)에서 10%의 잔류 충전 상태와 2.5V의 하한 전압 또는 최대 표면 온도(54°C)의 90%에 도달할 때까지 정전류로 방전됩니다.
피크 전력은 셀이 5분 동안 공급할 수 있는 전력입니다. 따라서 셀은 주변 온도 25°C에서 100% SOC에서 5분 후 하한 전압인 2.5V 또는 최대 표면 온도인 60°C에 도달할 때까지 일정한 전류로 방전됩니다. 최대 온도 한계에 도달한 셀의 경우 측정된 전력이 바로 피크 전력으로 간주됩니다. 낮은 전압 한계에 먼저 도달하여 5분 후에도 최대 표면 온도에 도달하지 못하는 셀의 경우, 측정된 전력에 5분 이내에 셀을 최대 표면 온도까지 가열했을 전력을 추정하는 보정 계수를 곱합니다.
열 경계 조건은 자유 대류입니다. 이러한 작동 조건은 셀 제조업체의 사양을 벗어날 수 있습니다.
연속 447W
피크 905W
에너지 밀도
정의
에너지 밀도는 C/10 에너지, 셀 무게 및 셀 부피에서 비롯됩니다.
중량 측정 103 Wh/kg
체적 171 Wh/l
전력 밀도
정의
전력 밀도는 피크 전력, 셀 무게 및 셀 부피에 따라 달라집니다.
중량계 4.09 kW/kg
체적 6.79 kW/l

LG화학 F2 Model

리튬 이온 배터리 셀의 바테모 셀 모델 LG화학 F2는 전 세계적으로 통용되는 고정밀의 물리적 셀 모델입니다. 디지털 트윈으로서 시뮬레이션에 기반한 의사 결정을 통해 고객의 연구, 개발 및 배터리 분석에 원활하게 통합됩니다. 바테모 셀 모델의 특징과 기능에 대해 자세히 알아보려면 세부 정보를 참조하세요. 바테모는 아래 주어진 범위의 배터리 시뮬레이션과 측정 데이터를 비교하여 바테모 셀 모델의 정확성과 유효성을 입증합니다. 검증은 광범위하며, 실험적 특성화는 저온 및 고온, 최대 전류 및 전체 충전 상태 범위를 비롯한 셀의 전체 작동 영역을 포괄합니다:

충전 상태 범위 0 … 100%
전기 범위
정의

전류 범위는 바테모 배터리 랩에서 사용하는 전기적 한계치입니다. 셀의 현재 안전 작동 영역에 대한 정확한 정의는 LG화학 F2 데이터시트를 참조하세요.
-228 A 방전 … 65 A 충전(-35.0C … 10.0C)
전압 범위
정의

전압 범위는 바테모 배터리 랩에서 사용하는 전기 전압 한계입니다. 셀의 전압 안전 작동 영역에 대한 정확한 정의는 LG화학 F2 데이터시트를 참조하세요.
2.5 … 4.2 V
온도 범위
정의

온도 범위는 바테모 배터리 실험실에서 사용하는 열 한계입니다. 셀의 온도 안전 작동 영역에 대한 정확한 정의는 LG화학 F2 데이터시트를 참조하세요.
-20 … 60 °C

또한, 바테모 셀 모델 검증은 완전히 투명하게 이루어집니다. 바테모 셀 데이터에는 원시 측정 및 시뮬레이션 데이터가 포함되어 있습니다. 모든 실험에 대해 전압, 온도, 전력 및 에너지 정확도가 계산됩니다. 이를 통해 바테모 셀 모델의 유효성을 간단하게 평가하고 분석할 수 있습니다. 그래프는 셀 성능을 평가하기 위한 셀 LG화학 F2의 일부 특성 데이터를 보여줍니다. 바테모 셀 모델의 예측은 바테모 셀 모델이 완료되는 즉시 포함됩니다.

방전 특성

LGChem_F2_const

  • 방전 특성: 전기 및 열 방전 활동은 매우 비선형적입니다.
  • 펄스 특성: 다양한 전기 펄스의 모양이 크게 변화합니다.
  • 에너지 특성: 그래프는 셀이 다양한 전력으로 작동할 때 얼마나 많은 에너지를 전달할 수 있는지 시각화합니다.
  • 전력 특성: 셀이 더 많은 전력을 공급할수록 더 짧은 시간에 전력을 공급할 수 있습니다.
  • 열 특성: 열 손실이 클수록 셀이 더 많이 가열되어 고갈 전력이 많아집니다.

펄스 특성

LGChem_F2_pulse

show experiment definitions

방전 특성
셀은 주변 온도에 따라 서로 다른 정전류로 100% SOC에서 방전됩니다. 열 경계 조건은 자유 대류입니다. 2.5V의 전압 또는 60°C의 표면 온도에 도달하면 측정이 중지됩니다.
펄스 특성
셀은 다양한 주변 온도에서 무부하 단계에 이어 전기 펄스를 통해 100% SOC에서 방전됩니다. 열 경계 조건은 자유 대류입니다. 2.5V의 전압 또는 60°C의 표면 온도에 도달하면 측정이 중지됩니다. 그래프는 펄스 중 하나를 시각화하기 위해 측정값을 확대한 보기를 보여줍니다.
에너지 특성
셀은 25°C에서 서로 다른 정전류로 100% SOC에서 방전됩니다. 열 경계 조건은 자유 대류입니다. 2.5V의 전압 또는 60°C의 표면 온도에 도달하면 측정이 중지됩니다. 그래프는 실험에서 파생된 교환 에너지와 평균 전력을 보여줍니다.
전력 특성
셀은 25°C에서 서로 다른 정전류로 100% SOC에서 방전됩니다. 열 경계 조건은 자유 대류입니다. 2.5V의 전압 또는 60°C의 표면 온도에 도달하면 측정이 중지됩니다. 그래프는 도출된 실험 기간과 실험의 평균 전력을 보여줍니다.
열 특성
셀은 25°C에서 서로 다른 정전류로 100% SOC에서 방전됩니다. 열 경계 조건은 자유 대류입니다. 2.5V의 전압 또는 60°C의 표면 온도에 도달하면 측정이 중지됩니다. 그래프는 실험 종료 시점의 셀 표면 온도와 도출된 평균 전력을 보여줍니다.

에너지 특성

얼마나 많은 에너지를 제공할 수 있나요?

LGChem_F2_energy

전력 특성

얼마나 오랫동안 전력을 공급할 수 있나요?

LGChem_F2_power

열 특성

얼마나 뜨거워지나요?

LGChem_F2_thermal

평균 정확도와 지원되는 시뮬레이션 도구는 바테모 셀 모델이 완성되는 즉시 공개됩니다.

LG화학 F2 Data

바테모는 리튬 이온 배터리 셀 LG화학 F2에 대한 광범위한 실험적 특성 분석을 제공합니다. 데이터에는 셀의 총 작동 영역에 대한 측정 결과가 포함되어 있습니다. 아래 설명과 그래프는 사용 가능한 측정값을 설명하고 보여줍니다. 바테모 셀 뷰어를 사용하면 데이터를 쉽고 빠르게 분석, 평가, 비교할 수 있습니다. 자세한 내용은 세부 정보를 참조하세요.

정전류

셀은 주변 온도에 따라 서로 다른 정전기로 100% SOC에서 방전되거나 0% SOC에서 충전됩니다. 열 경계 조건은 자유 대류입니다. 2.5V 또는 4.2V의 전압 또는 60°C의 표면 온도에 도달하면 측정이 중지됩니다. 그래프는 주변 온도와 충전 및 방전 정전류 측정이 가능한 주변 온도를 보여줍니다.

펄스 전류

셀은 100% SOC에서 방전되거나 0% SOC에서 충전된 후 다양한 주변 온도에서 무부하 단계가 이어지는 전류 펄스를 통해 방전됩니다. 열 경계 조건은 자유 대류입니다. 2.5V 또는 4.2V의 전압 또는 60°C의 표면 온도에 도달하면 측정이 중지됩니다. 그래프는 어떤 주변 온도와 펄스 전류를 측정할 수 있는지 보여줍니다.

전력 프로파일

이 셀은 다양한 주변 온도에서 100% SOC의 일반적인 전력 프로파일을 제공합니다. 열 경계 조건은 자유 대류입니다. 2.5V의 전압 또는 60°C의 표면 온도에 도달하면 측정이 중지됩니다. 표에는 프로파일을 사용할 수 있는 주변 온도가 요약되어 있습니다.

LGChem_F2_validation_const
LGChem_F2_validation_pulse
주변 온도 사용 가능
-20 °C profile_check
0 °C profile_check
25 °C profile_check
40 °C profile_check
